S e c c i ó n I N S TA L A D O R ( e s )
7113156.01 (1-05/13)
Control del correcto calibrado de la válvula del gas;
Control de la presión de la instalación de calefacción;
Control de la presión del depósito de expansión;
Control del correcto funcionamiento del ventilador;
Control de los conductos de descarga y aspiración para asegurarse de que no estén atascados;
18.1 CIRCUITO SANITARIO
Para zonas de utilización particulares, donde las características de dureza del agua superan el valor de 20 °F (1 °F = 10 mg de
carbonato de calcio por litro de agua) se aconseja instalar un dosicador de polifosfatos o sistemas similares que sean conformes
a las normas vigentes.
18.2 COLOCACIÓN DEL ELECTRODO

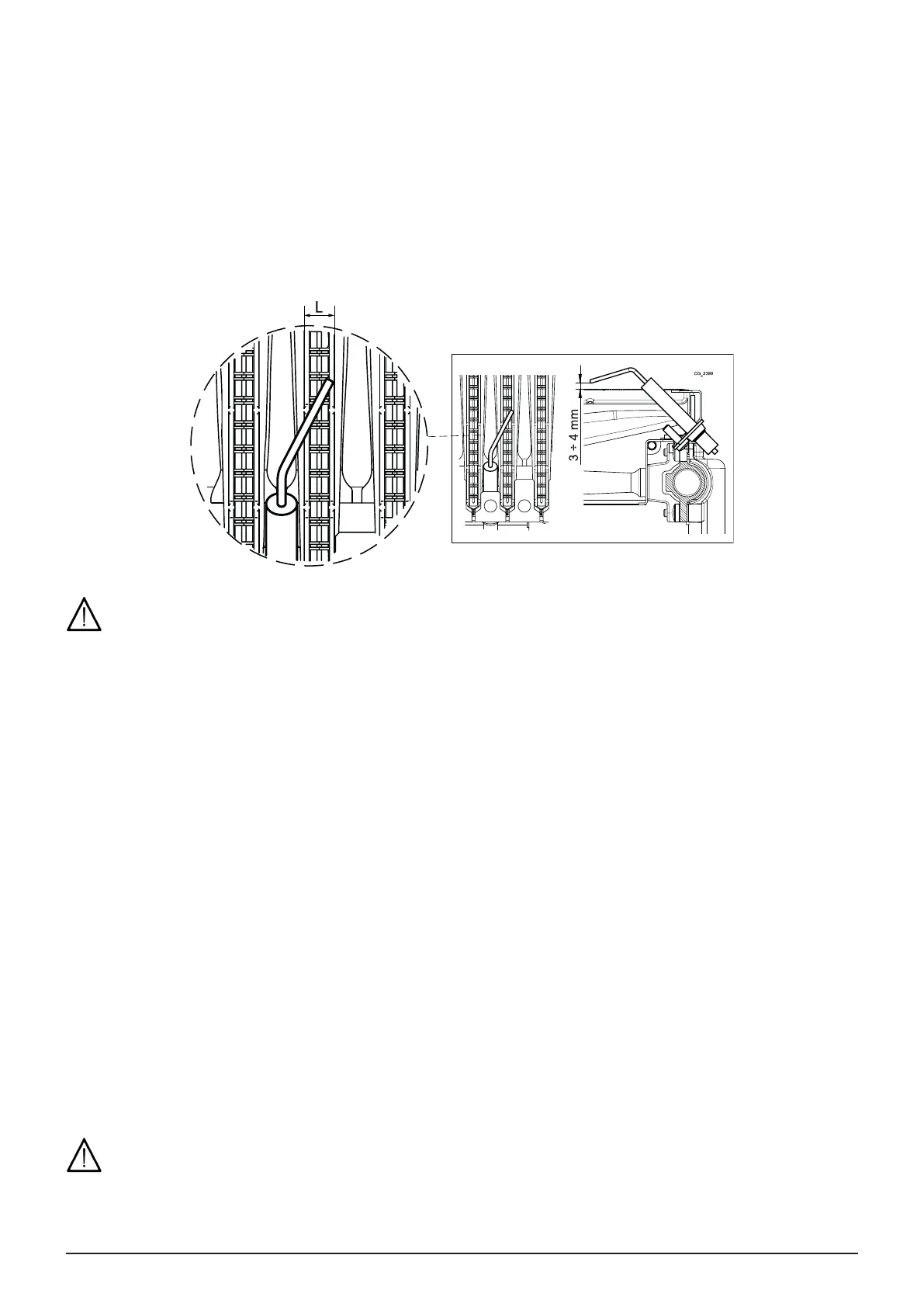

El electrodo debe atravesar totalmente el ancho (L) del elemento quemador.
18.3 LIMPIEZA DEL FILTRO DEL CIRCUITO SANITARIO
El ltro del agua sanitaria está alojado en el interior del latón del empalme de entrada del agua sanitaria (véase la gura al nal
del manual SECTION A). Para limpiar el ltro actuar según se indica a continuación:
cortar la alimentación eléctrica de la caldera;
cerrar el grifo del agua de entrada ACS;
desmontar el empalme de entrada del agua sanitaria;
desmontar el ltro con una herramienta de corte, teniendo cuidado de no ejercer una fuerza excesiva;
eliminar las eventuales impurezas y los depósitos del ltro;
volver a instalar el ltro en el interior del latón y jar el empalme de entrada del agua sanitaria.
19. PARÁMETROS DE COMBUSTIÓN
Para la medición en obra del rendimiento de combustión y de la higienicidad de los productos de la combustión, la caldera está
provista de dos tomas destinadas a este uso especíco.
Una toma está conectada al circuito de descarga de los humos y permite medir la higienicidad de los productos de la combustión
y el rendimiento de la combustión. La otra está conectada al circuito de aspiración del aire comburente, en la cual se puede
controlar la eventual recirculación de los productos de la combustión, en caso de conductos coaxiales.
En la toma conectada al circuito de los humos se pueden medir los siguientes parámetros:
temperatura de los productos de la combustión;
concentración de oxígeno (O
2
) o, como alternativa, de dióxido de carbono (CO
2
);
concentración de monóxido de carbono (CO).
La temperatura del aire comburente se debe medir en la toma conectada al circuito de aspiración del aire, introduciendo la sonda
de medida unos 3 cm.
El análisis de la combustión debe ser efectuado con un analizador de productos de la combustión debidamente calibrado.
