I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )
7113156.01 (1-05/13)


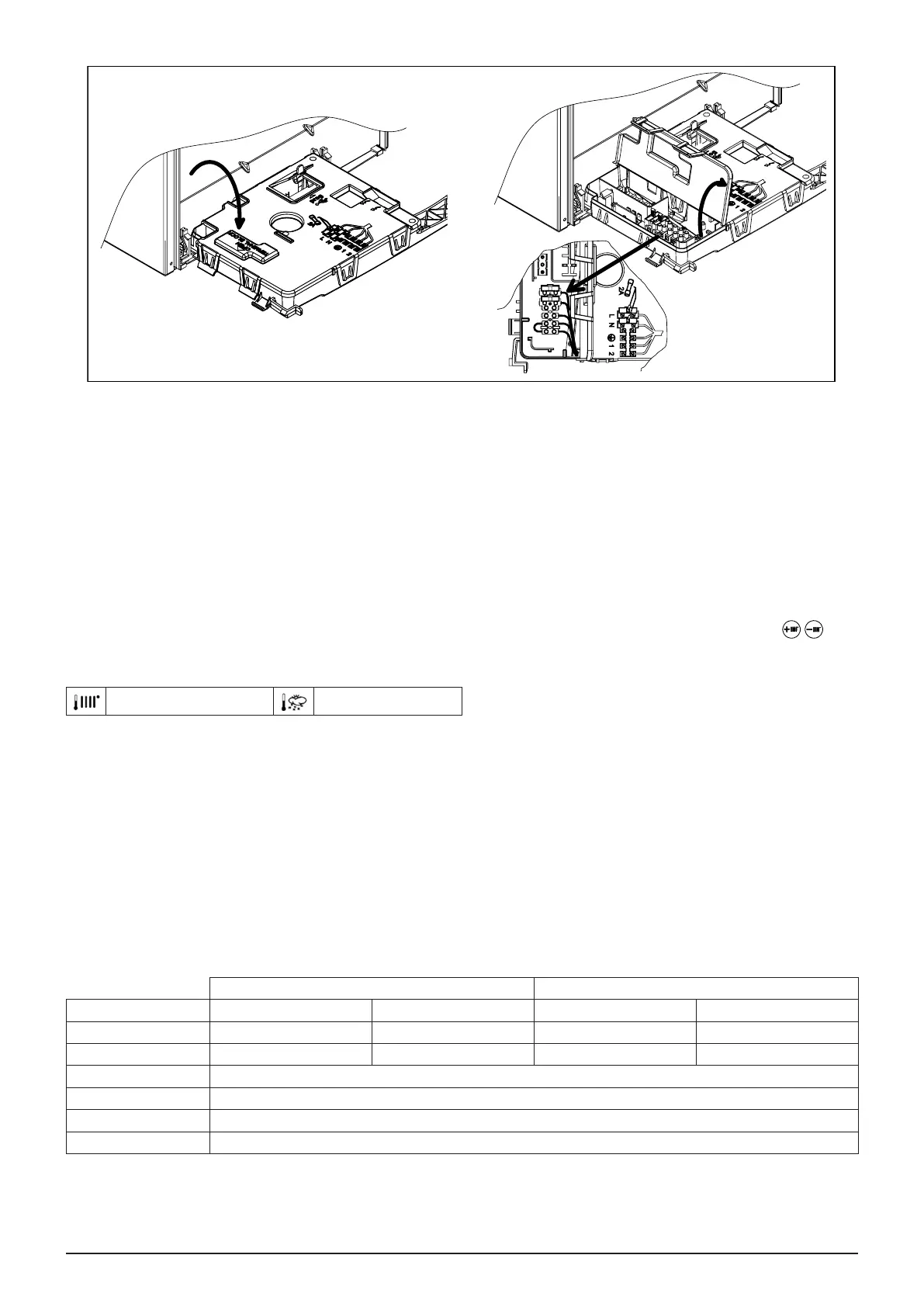

11.1 CONECTAREA TERMOSTATULUI AMBIENTAL
Pentru a conecta termostatul de ambient la centrală, procedaţi în felul următor:
• Accedeţi la placa de borne conform indicaţiilor de la capitolul “REALIZAREA CONEXIUNILOR ELECTRICE”.
• Îndepărtaţi puntea de pe bornele (1) şi (2).
• Treceţi cablul cu două re prin oriciul anume şi conectaţi-l la aceste două borne.
11.2 CONECTAREA SONDEI EXTERNE
Pentru a conecta sonda externă, livrată ca accesoriu, procedaţi în felul următor:
• Accedeţi la placa de borne conform indicaţiilor de la capitolul “REALIZAREA CONEXIUNILOR ELECTRICE”.
• Conectaţi sonda externă la cele două re de culoare ROŞIE dotate cu capace pentru conectorii faston.
• Cu sonda externă conectată, puteţi selecta o curbă climatică “kt” din cele disponibile (0...90), folosind butoanele ; a se
vedea gracul curbelor la sfârşitul manualului în anexa “SECTION” E (curba presetată este 0).
LEGENDĂ GRAFIC CURBE Kt - “SECTION” E
Temperatură tur Temperatura externă
12. VANA DE GAZ
12.1 MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ
Serviciul de Asistenţă Tehnică autorizat poate adapta această centrală la funcţionarea cu gaz metan (G20) sau cu gaz petrolier
licheat (G31). În acest caz se vor efectua următoarele operaţii:
A) înlocuirea duzelor arzătorului principal;
B) setarea parametrilor la placa electronică;
C) reglarea mecanică a regulatorului de presiune al vanei de gaz;
D) reglarea electronică a vanei de gaz;
E) vericări nale.
24 F 18 F
Parametru G20 G31 G20 G31
F02 0 1 0 1
F08 55 60 100 100
F18 18
F45 1
F48 100
F64 1
