T E L E P Í T Ő I R é s z ( h u )
7113156.01 (1-05/13)


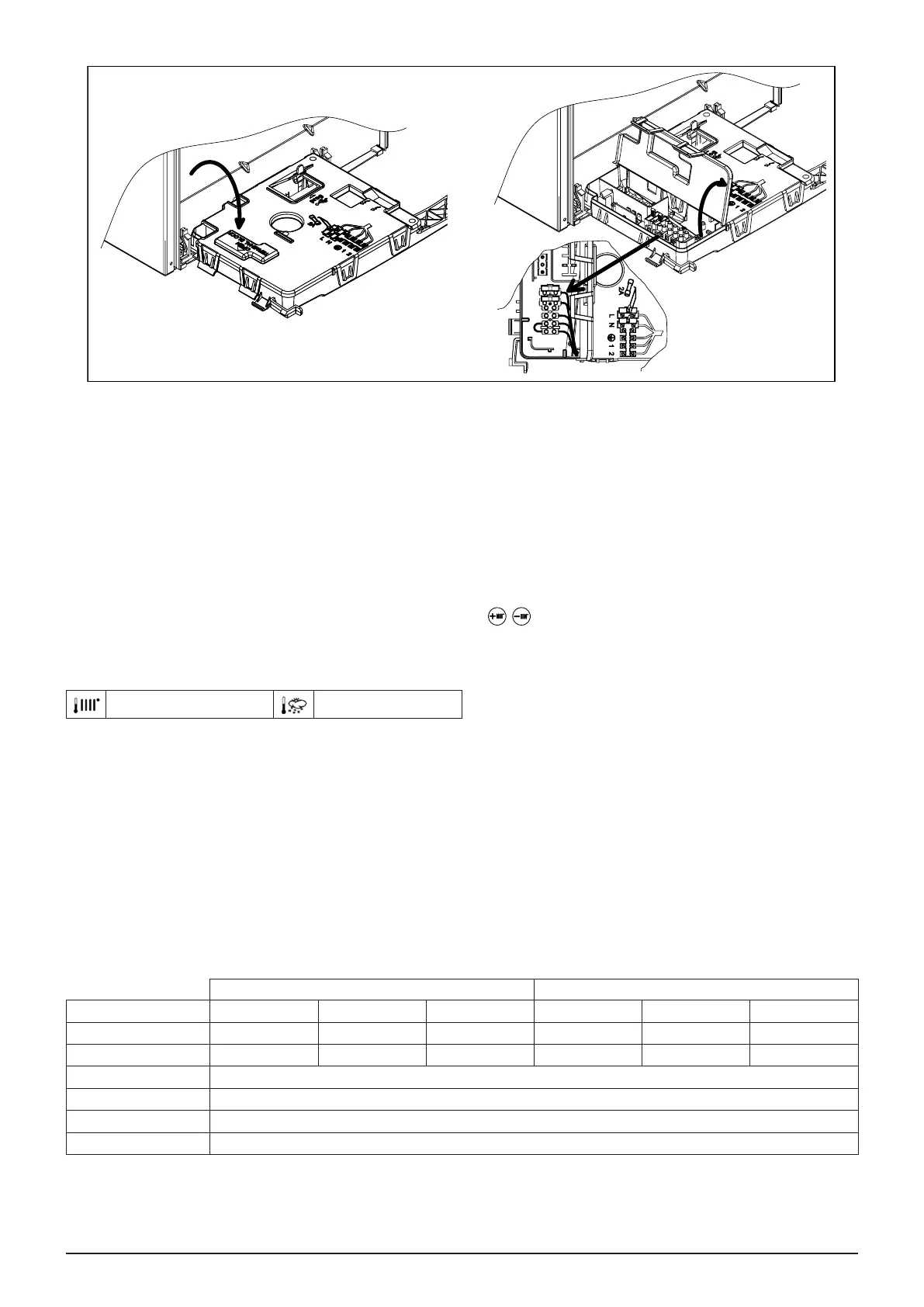

11.1 SZOBATERMOSZTÁT CSATLAKOZTATÁS
A helyiségtermosztát kazánhoz csatlakoztatásához az alábbiak szerint járjon el:
• férjen a tápellátó kapocsléchez az ELEKTROMOS CSATLAKOZTATÁSOK fejezetben ismertetetteknek megfelelően;
• távolítsa el az (1) és (2) kapcsokon lévő hidat;
• a kéteres vezetéket vezesse be a vezeték leszorítón keresztül és kösse be ebbe a két kapocsba.
11.2 A KÜLSŐ SZONDA CSATLAKOZTATÁSA
A tartozékként adott Külső Szonda kazánhoz csatlakoztatásához az alábbiak szerint járjon el:
• férjen a tápellátó kapocsléchez az ELEKTROMOS CSATLAKOZTATÁSOK fejezetben ismertetetteknek megfelelően;
• csatlakoztassa a külső szondát a két PIROS színű, faston fedővel rendelkező vezetékhez;
• csatlakoztatott külső szondával beállítható a “kt” klímagörbe a gombok segítségével a rendelkezésre álló értékek
(0...90) közül választva. Lásd a kézikönyv végén a “SECTION” E mellékletben található görbe ábráját (a görbe 0 értékre van
beállítva).
Kt GÖRBÉK GRAFIKON MAGYARÁZATA - E „SECTION”
Odairányú hőmérséklet Külső hőmérséklet
12. GÁZSZELEP
12.1 GÁZCSEREMÓDOZAT
A kazánt a felhatalmazott műszaki szervizszolgálat átállíthatja földgázra (G20 - G25.1) vagy folyékony gázra (G31). Az alábbi
műveleteket kell a leírás szerinti sorrendben elvégezni:
A) a fő égő fúvókáinak cseréje;
B) az elektromos kártya paramaméterezése;
C) a gázszelep nyomásszabályozójának mechanikus beállítása;
D) a gázszelep elektronikus beállítása;
E) végső ellenőrzések.
24 F 18 F
Paraméter G20 G31 G25.1 G20 G31 G25.1
F02 0 1 2 0 1 2
F08 55 60 55 100 100 100
F18 18
F45 1
F48 100
F64 1
