71
S e c c i ó n I N S TA L A D O R ( e s )
7113156.01 (1-05/13)

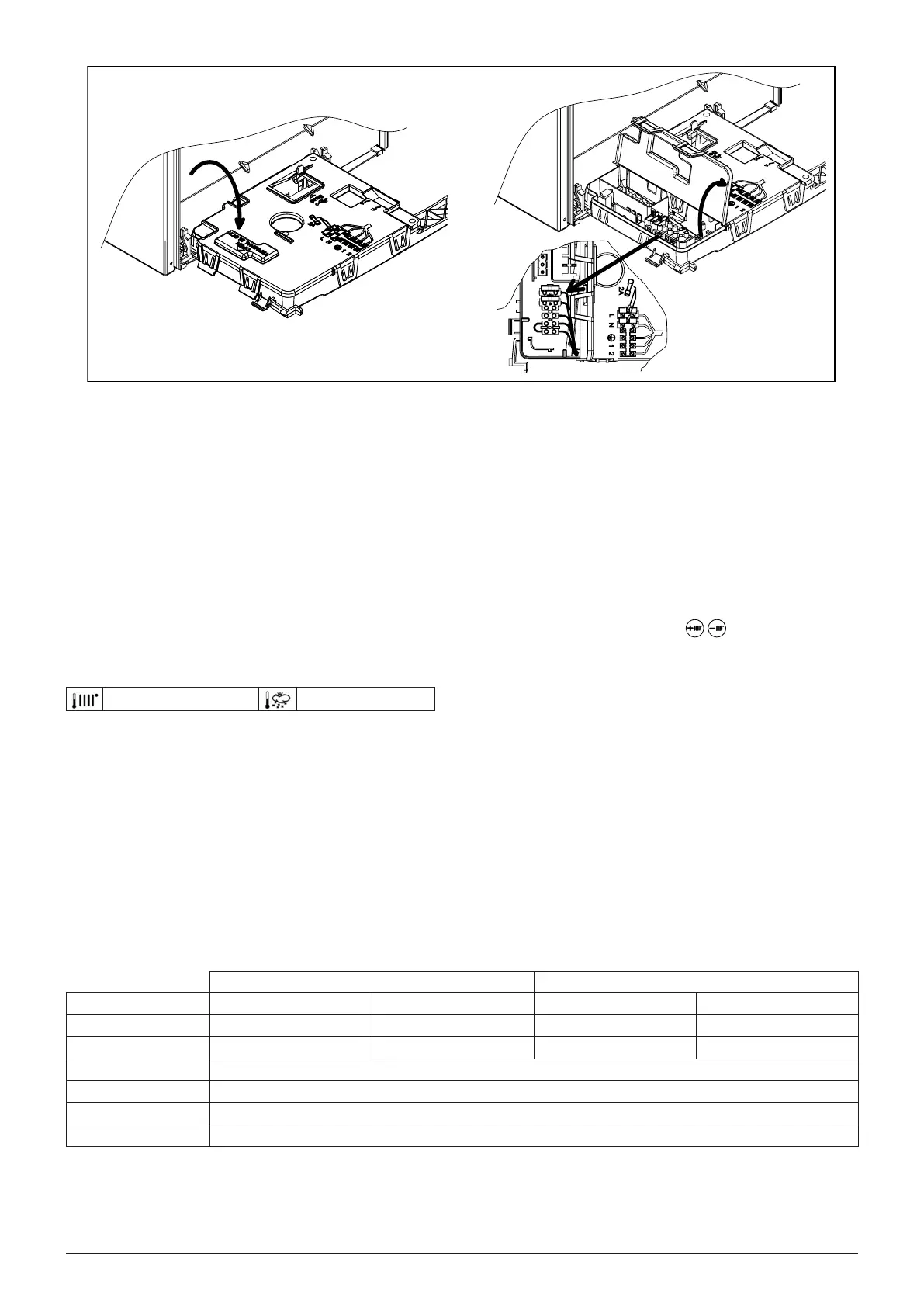

11.1 CONEXIÓN DEL TERMOSTATO AMBIENTE
Para conectar el Termostato Ambiente a la caldera, actuar como se describe a continuación:
• acceder a la regleta de alimentación como se describe en el apartado CONEXIONES ELÉCTRICAS;
• eliminar el puente sobre los bornes (1) y (2);
• introducir el cable de dos hilos en el pasacable y conectarlo a estos dos bornes.
11.2 CONEXIÓN DE LA SONDA EXTERIOR
Para conectar la Sonda Exterior, suministrada como accesorio, a la caldera, actuar según se describe a continuación:
• acceder a la regleta de alimentación como se describe en el apartado CONEXIONES ELÉCTRICAS;
• conectar la sonda exterior a los dos cables ROJOS dotados de cubrefaston en sus extremos;
• con la sonda exterior conectada es posible seleccionar la curva climática “kt” mediante las teclas , eligiéndola entre las
disponibles (0...90), véase el gráco de las curvas al nal del manual en el anexo “SECTION” E (la curva por defecto es la 0).
LEYENDA DEL GRÁFICO CURVAS Kt - “SECTION” E
Temperatura de impulsión Temperatura exterior
12. VÁLVULA DE GAS
12.1 MODALIDADESDE CAMBIO DE GAS
El Servicio de Asistencia Técnica autorizado puede realizar la transformación de la caldera para el uso con gas metano (G20) o
gas GPL (G31). Las operaciones a efectuar en secuencia son las siguientes:
A) sustitución de los inyectores del quemador principal;
B) parametrización de la tarjeta electrónica;
C) calibrado mecánico del regulador de presión de la válvula del gas;
D) calibrado electrónico de la válvula del gas;
E) controles nales.
24 F 18 F
Parámetro G20 G31 G20 G31
F02 0 1 0 1
F08 55 60 100 100
F18 18
F45 1
F48 100
F64 1
