S e z i o n e I N S TA L L AT O R E ( i t )
13. VISUALIZZAZIONE PARAMETRI SUL DISPLAY (FUNZIONE “INFO”)
Premere per almeno 6 secondi il tasto per visualizzare sul display alcune informazioni di funzionamento della caldaia.

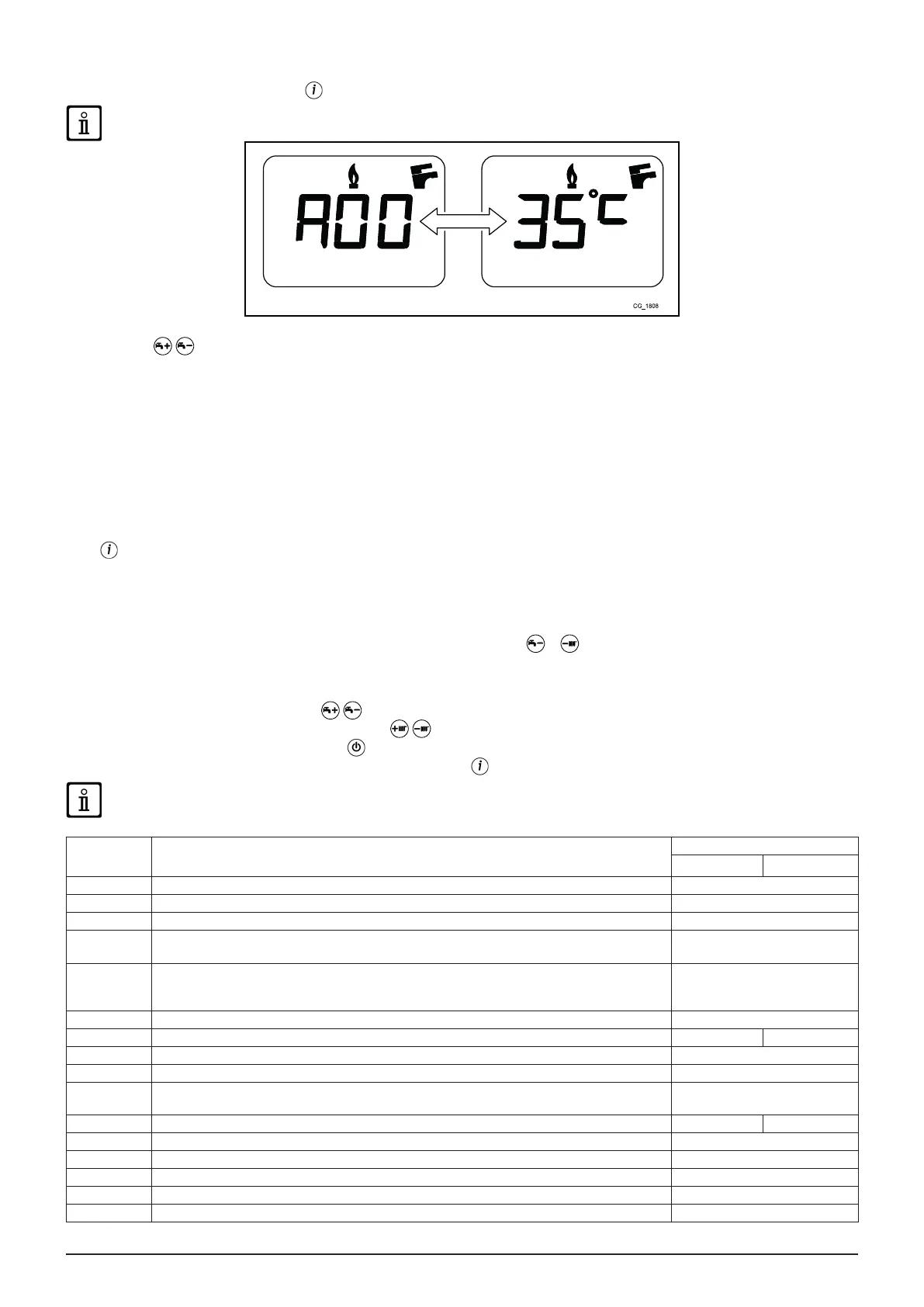

Quando la funzione “INFO” è attiva, sul display è visualizzata la scritta “A00” che si alterna, nella visualizzazione, al valore
di temperatura di mandata della caldaia.
Agire sui tasti per visualizzare le seguenti informazioni:
A00: valore (°C) attuale della temperatura di mandata riscaldamento;
A01: valore (°C) attuale della temperatura acqua calda sanitaria;
A02: valore (°C) attuale della temperatura esterna (con sonda esterna collegata);
A03: valore (°C) attuale della temperatura fumi;
A04: valore (%) istantaneo del segnale di controllo della valvola del gas;
A05: valore (%) del range di potenza (MAX CH);
A06: valore (°C) di temperatura del setpoint riscaldamento;
A07: valore (°C) di temperatura del setpoint sanitario;
A08: ultimo errore vericatosi in caldaia;
A09: non usato;
A10: non usato.
Tale funzione rimane attiva per un tempo di 3 minuti. E’ possibile interrompere anticipatamente la funzione “INFO” premendo il
tasto oppure togliendo tensione alla caldaia.
14. IMPOSTAZIONE PARAMETRI
Per impostare i parametri di caldaia, premere contemporaneamente i tasti e per almeno 6 secondi. Quando la funzione è
attiva, sul display è visualizzata la scritta “F01” che si alterna col valore del parametro visualizzato.
Modica parametri
• Per scorrere i parametri agire sui tasti ;
• Per modicare il singolo parametro agire sui tasti ;
• Per memorizzare il valore premere il tasto , sul display si visualizzerà la scritta “MEM”;
• Per uscire dalla funzione senza memorizzare, premere il tasto , sul display si visualizzerà la scritta “ESC”.
SI CONSIGLIA DI ANNOTARE, NELLA TABELLA AL TERMINE DI QUESTO MANUALE ISTRUZIONI, TUTTI I PARAMETRI
MODIFICATI.
Parametro Descrizione parametri
Impostazioni di fabbrica
24 F 18 F
F01 Tipo di caldaia 010=camera stagna 010
F02 Tipo di gas utilizzato 000=METANO - 001=GPL - 002=gas G25.1 000
F03 Sistema idraulico 002
F04 - F05
Settaggio relè programmabile 1 e 2 (Vedere istruzioni SERVICE)
000=nessuna funzione associata
000
F06
Impostazione massimo setpoint riscaldamento (°C)
000=76°C (Spegnimento bruciatore a 81 °C)
001=45°C (Spegnimento bruciatore a 50 °C)
000
F07 Congurazione ingresso precedenza sanitario 002
F08 Max potenza in riscaldamento (0-100%) 055 100
F09 Max potenza in sanitario (0-100%) 100
F10 Min potenza in riscaldamento e sanitario (0-100%) 000
F11
Tempo di attesa in riscaldamento prima di una nuova accensione
000=10 secondi - 001...010 = 1...10 minuti
003
F12 Identicazione modello caldaia 001 002
F13 Impostazione di fabbrica 000
F14 Test verica corretta posizione sonda sanitario 000=Disabilitato - 001=Sempre abilitato 001
F15 - F16 Impostazione di fabbrica 000
F17 Congurazione pressostato idraulico 001
F18 Sblocco parametri per SERVICE 000
