7113156.01 (1-05/13) 90
T E L E P Í T Ő I R é s z ( h u )
MODELL
Hosszúság (m)
(L1 + L2)
MEMBRÁN használat
KIVEZETŐCSÖVÖN (mm) “A”
MODELL
Hosszúság (m)
(L1 + L2)
MEMBRÁN használat
KIVEZETŐCSÖVÖN (mm) “A”
24 F
0 ÷ 4 Ø 43
18 F
0 ÷ 15 Ø 41
4 ÷ 10 Ø 45 15 ÷ 25 Ø 43
10 ÷ 20 Ø 47 25 ÷ 30 Ø 45
20 ÷ 30 Nem
A C52 típusnál az égéstért tápláló levegő beszívásának, és az égéstermék kivezetésének végelemeit nem lehet az épülettel
szemközti falakon kialakítani.
6 méternél hosszabb kivezető cső esetén a kazán közelében fel kell szerelni a kiegészítőként kapható kondenzgyűjtő készletet.
Az égéstermék kivezető szimpla csövet a lakóhelyiség falával való érintkezési helyen megfelelő szigetelőanyaggal (pl.
üveggyapot) szigetelni kell. A kiegészítők felszerelési módozatának részleteire vonatkozóan lásd a kiegészítőket kísérő műszaki
leírást.
10.2.1 MEGJEGYZÉSEK OSZTOTT FÜSTELVEZETŐ CSÖVEK FELSZERELÉSÉHEZ
Osztott csövek felszerelése esetén bizonyos esetekben ez a
készülékben rezgést idézhet elő.

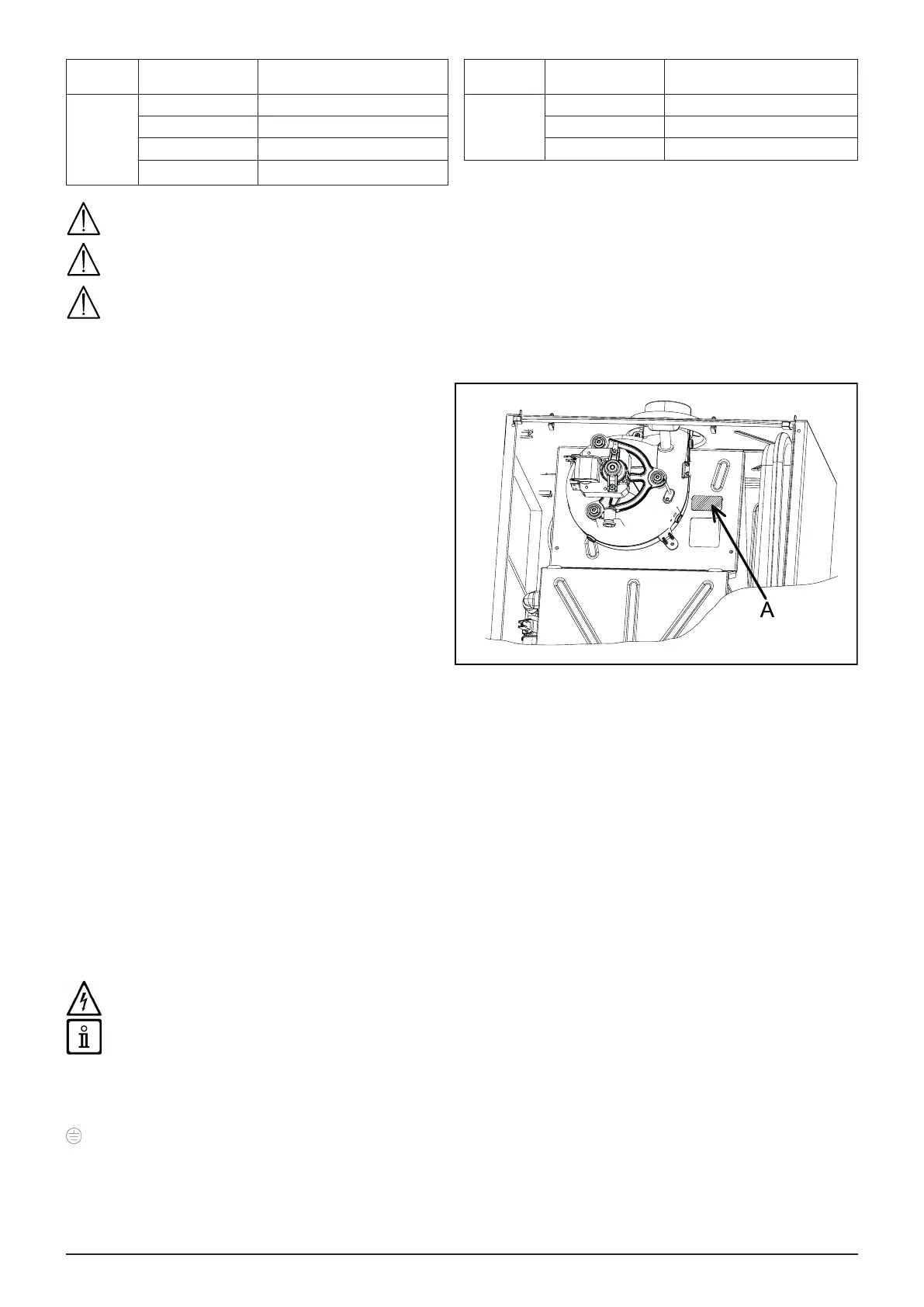

Ezen rendellenesség megoldásához a füstelvezető süvegen
egy elővágott elemekkel zárt szellőzőnyílás került kialakításra
(Hiv. A), melyet a szakképzett műszaki szervizszolgálat
könnyűszerrel levehet a füstelvezető süvegnek a helyéről
történő eltávolítása nélkül.
Távolítsa el az A elővágott elemet és ellenőrizze, hogy a
készülék megfelelően működik-e.
11. ELEKTROMOS CSATLAKOZTATÁSOK
A készülék elektromos biztonsága csak akkor garantált, ha azt a hatályos biztonsági előírásoknak megfelelő hatékony földelő
berendezéshez csatlakoztatták.
A kazánt elektromosan 230 V-os monofázis + földelés táphálózatra kell csatlakoztatni a vele adott háromeres vezetékkel, a
VONAL-NULLA polaritást betartva.
A csatlakoztatást kétpólusú kapcsoló segítségével kell elvégezni úgy, hogy az érintkezők legalább 3 mm-re nyíljanak.
A tápvezeték cseréje esetén “HAR H05 VV-F” 3x0,75 mm
2
-es, legfeljebb 8 mm átmérőjű harmonizált kábelt kell használni.
A tápellátó kapocsléchez történő hozzáférés
• távolítsa el a kazán elülső panelét (két csavarral van az alsó részen rögzítve);
• fordítsa lefelé a vezérlődobozt;
• távolítsa el a vezérlődoboz fém védőrészét;
• nyissa fel a fedél bal oldalsó részét, így az elektromos csatlakoztatások zónájához férhet.
A 2A-es gyorsbiztosíték a tápellátó kapocslécen található (ellenőrzés és/vagy csere céljából húzza ki a fekete színű biztosítéktokot).
A kapocsléc nagy feszültség alatt van. Csatlakoztatás előtt gondoskodjon arról, hogy a készülék ne legyen feszültség alatt.
Tartsa be a tápellátási polaritást L (FÁZIS) - N (NULLA).
(L) = Vonal (barna)
(N) = Nulla (világoskék).
= Földelés (sárga-zöld)
(1) (2) = Szobatermosztát érintkező.
