Ε ν ό τ η τ α Ε Γ Κ ΑΤΑ Σ ΤΑΤ Η ( e l )
13. ΑΠΕΙΚΟΝΙΣΗ ΠΑΡΑΜΕΤΡΩΝ ΣΤΗΝ ΟΘΟΝΗ (ΛΕΙΤΟΥΡΓΙΑ “INFO”)
Πατήστε για τουλάχιστον 6 δευτερόλεπτα το κουμπί για να εμφανιστούν στην οθόνη μερικές πληροφορίες λειτουργίας του
λέβητα.

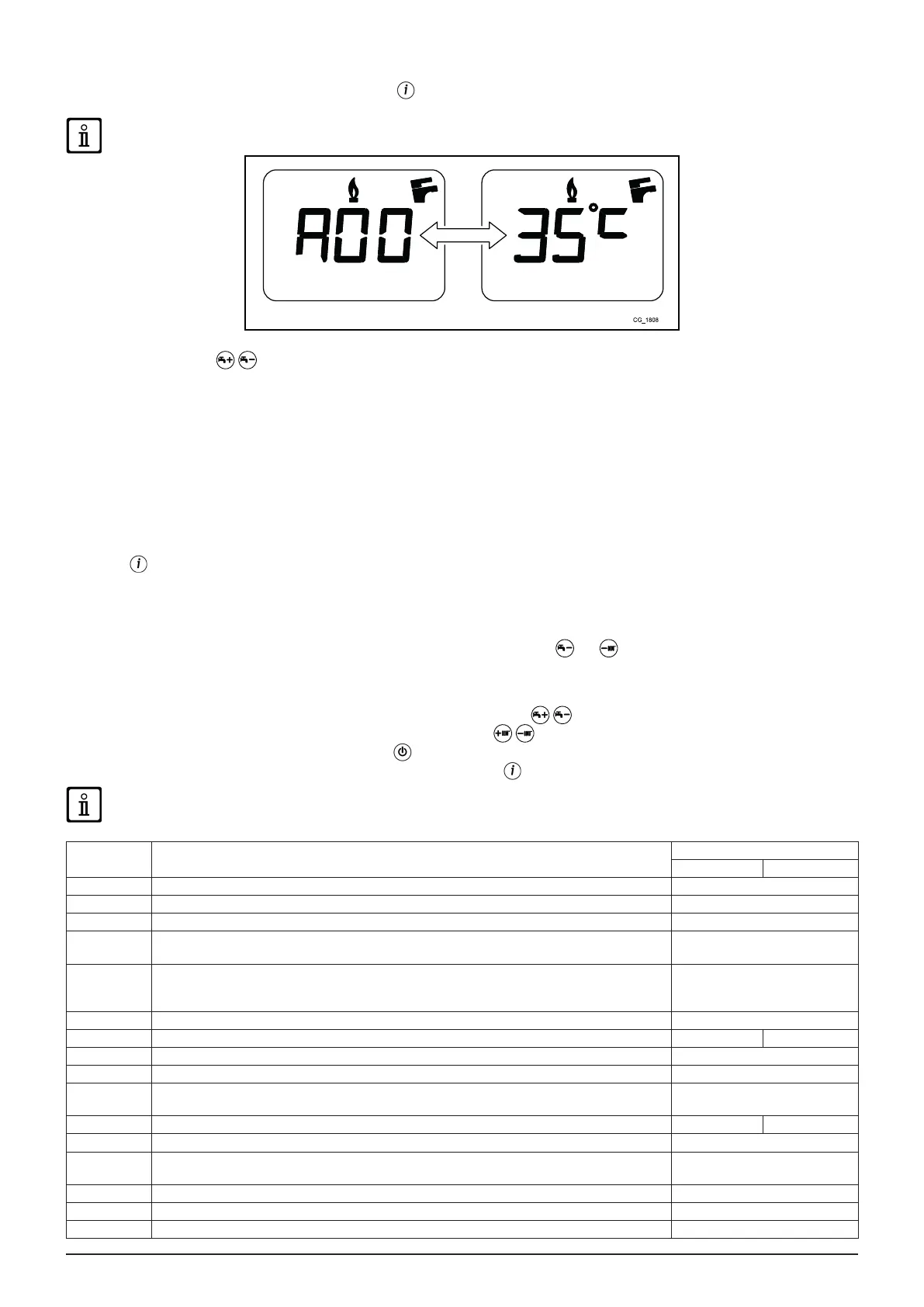

Όταν η λειτουργία «INFO» είναι ενεργή, στην οθόνη απεικονίζεται η ένδειξη «Α00» που εναλλάσσεται στην απεικόνιση με την
τιμή της θερμοκρασίας παροχής του λέβητα.
Ενεργήστε στα κουμπιά για την απεικόνιση των ακόλουθων πληροφοριών:
A00: τιμή (°C) τρέχουσα της θερμοκρασίας παροχής θέρμανσης
A01: τιμή (°C) τρέχουσα της θερμοκρασίας νερού οικιακής χρήσης
A02: τιμή (°C) τρέχουσα της εξωτερικής θερμοκρασίας (με εξωτερικό αισθητήρα συνδεδεμένο)
A03: τιμή (°C) τρέχουσα της θερμοκρασίας καπνών
A04: στιγμιαία τιμή (%) του σήματος ελέγχου της βαλβίδας του αερίου
A05: τιμή (%) του range ισχύος (MAX CH)
A06: τιμή (°C) θερμοκρασίας του setpoint θέρμανσης
A07: τιμή (°C) θερμοκρασίας του setpoint ζεστού νερού οικιακής χρήσης
A08: τελευταίο σφάλμα που έλαβε χώρα στο λέβητα.
A09: Μη χρησιμοποιούμενο
A10: Μη χρησιμοποιούμενο.
Η λειτουργία αυτή παραμένει ενεργή για χρόνο 3 λεπτών. Μπορείτε να διακόψετε εκ των προτέρων τη λειτουργία “INFO” πατώντας
το κουμπί ή διακόπτοντας την τάση στο λέβητα.
14. ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ
Για να ρυθμίσετε τις παραμέτρους του λέβητα, πατήστε ταυτόχρονα τα κουμπιά και για τουλάχιστον 6 δευτερόλεπτα. Όταν
η λειτουργία ενεργοποιηθεί, στην οθόνη εμφανίζεται η ένδειξη “ F01” εναλλάξ με την τιμή της απεικονιζόμενης παραμέτρου .
Τροποποίηση παραμέτρων
• Για να μετακινηθείτε ανάμεσα στις παραμέτρους ενεργήστε στα κουμπιά ;
• Για να αλλάξετε την τιμή μιας παραμέτρου ενεργήστε στα κουμπιά ;
• Για να αποθηκεύσετε την τιμή, πατήστε το κουμπί , στην οθόνη εμφανίζεται η ένδειξη “MEM”.
• Για έξοδο από τη λειτουργία χωρίς αποθήκευση, πατήστε το κουμπί , στην οθόνη εμφανίζεται η ένδειξη “ ESC”.
ΣΥΣΤΗΝΕΤΑΙ ΝΑ ΣΗΜΕΙΩΣΕΤΕ ΣΤΟΝ ΠΙΝΑΚΑ, ΣΤΟ ΤΕΛΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΟΔΗΓΙΩΝ, ΟΛΕΣ ΤΙΣ ΤΡΟΠΟΠΟΙΗΜΕΝΕΣ
ΠΑΡΑΜΕΤΡΟΥΣ.
Παράμετρος Περιγραφή παραμέτρων
Εργοστασιακές ρυθμίσεις
24 F 18 F
F01 Τύπος λέβητα 010=στεγανός θάλαμος 010
F02 Τύπος χρησιμοποιούμενου αερίου 000=ΜΕΘΑΝΙΟ - 001=GPL - 002=gas G25.1 000
F03 Υδραυλικό σύστημα 002
F04 - F05
Ρύθμιση προγραμματιζόμενου ρελέ 1 και 2 (Βλέπε οδηγίες SERVICE)
000=καμία αντιστιχοισμένη λειτουργία
000
F06
Ρύθμιση μέγιστου setpoint θέρμανσης (°C)
000=76°C (Σβήσιμο καυστήρα σε 81 °C)
001=45°C (Σβήσιμο καυστήρα σε 50 °C)
000
F07 Διαμόρφωση εισόδου προτεραιότητας ζεστού νερού οικιακής χρήσης 002
F08 Μέγιστη ισχύς σε θέρμανση (0-100%) 055 100
F09 Μέγιστη ισχύς σε ζεστό νερό οικιακής χρήσης (0-100%) 100
F10 Ελάχιστη ισχύς σε θέρμανση και ζεστό νερό οικιακής χρήσης (0-100%) 000
F11
Χρόνος αναμονής σε θέρμανση πριν μια νέα ανάφλεξη
000=10 δευτερόλεπτα - 001...010 = 1...10 λεπτά
003
F12 Αναγνώριση μοντέλου λέβητα 001 002
F13 Εργοστασιακή ρύθμιση 000
F14
Δοκιμή επαλήθευσης σωστής θέσης αισθητήρα ζεστού νεροί οικιακής χρήσης 000=Ανενεργή
- 001=Πάντα ενεργή
001
F15 - F16 Εργοστασιακή ρύθμιση 000
F17 Διαμόρφωση υδραυλικού πρεσοστάτη 001
F18 Απεμπλοκή παραμέτρων για SERVICE 000
