I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )

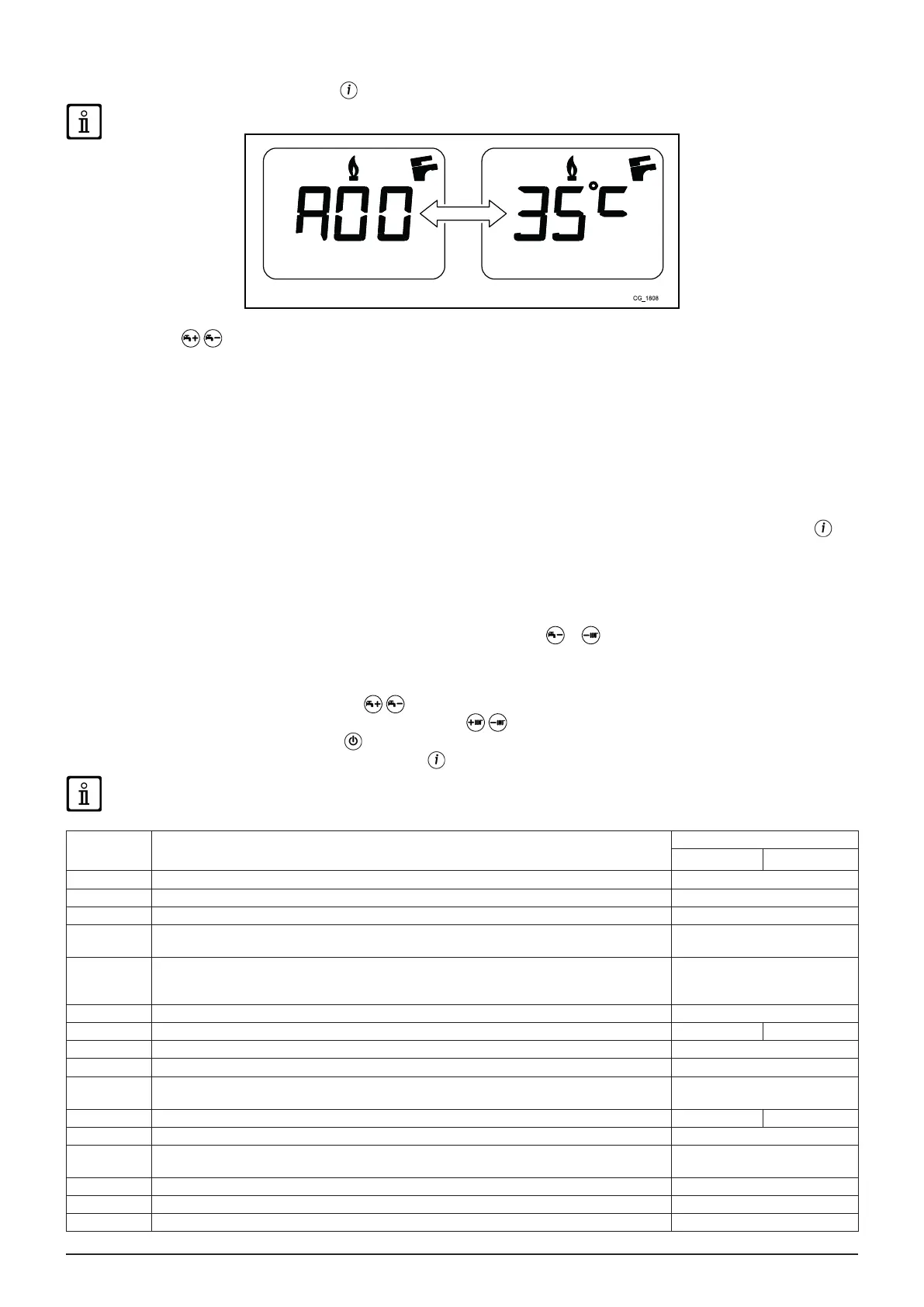

13. AFIŞAREA PARAMETRILOR PE DISPLAY (FUNCŢIA “INFO”)
Apăsaţi timp de cel puţin 6 secunde butonul pentru a aşa pe display unele informaţii referitoare la funcţionarea centralei.
Când funcţia “INFO” este activă, pe display sunt aşate alternativ inscripţia “A00” şi valoarea temperaturii de tur a centralei.
Apăsaţi butoanele pentru a aşa următoarele informaţii:
A00: valoarea curentă a temperaturii din turul circuitului de încălzire (°C);
A01: valoarea curentă a temperaturii apei calde menajere (°C);
A02: valoarea curentă (°C) a temperaturii externe (cu sonda externă conectată);
A03: valoarea curentă a temperaturii gazelor de ardere (°C);
A04: valoarea (%) instantanee a semnalului de control al vanei de gaz;
A05: valoarea (%) a domeniului de putere (MAX CH);
A06: valoarea temperaturii setate pentru încălzire (°C);
A07: valoarea temperaturii setate pentru ACM (°C);
A08: ultima eroare care s-a produs în funcţionarea centralei;
A09: neutilizat;
A10: neutilizat.
Această funcţie rămâne activă timp de 3 minute. Este posibil să întrerupeţi anticipat funcţia “INFO” prin apăsarea butonului sau
prin deconectarea centralei de la reţeaua electrică.
14. SETAREA PARAMETRILOR
Pentru a seta parametrii de funcţionare a centralei apăsaţi simultan butoanele şi timp de cel puţin 6 secunde. Când funcţia
este activă, pe display apare inscripţia “F01” care se alternează cu valoarea parametrului selectat.
Modicarea parametrilor
• Pentru a derula parametrii apăsaţi butoanele .
• Pentru a modica valoarea unui parametru apăsaţi butoanele .
• Pentru memorarea valorii apăsaţi butonul , pe display apare inscripţia “MEM”.
• Pentru a ieşi din funcţie fără memorare apăsaţi butonul ; pe display se aşează inscripţia “ESC”.
SE RECOMANDĂ SĂ ÎNSCRIEŢI ÎN TABELUL DE LA SFÂRŞITUL ACESTUI MANUAL DE INSTRUCŢIUNI TOŢI PARAMETRII
MODIFICAŢI.
Parametru Descriere parametri
Setări implicite
24 F 18 F
F01 Tipul centralei, 010=cameră etanşă 010
F02 Tipul de gaz utilizat: 000=METAN - 001=GPL - 002=gaz G25.1 000
F03 Sistem hidraulic 002
F04 - F05
Setare releu programabil 1 şi 2 (vezi instrucţiunile pentru SERVICE)
000=nicio funcţie asociată
000
F06
Valoare maximă a temperaturii apei din circuitul de încălzire (°C)
000=76°C (stingere arzător la 81°C)
001=45°C (stingere arzător la 50°C)
000
F07 Congurare intrare pentru prioritatea preparării de apă caldă menajeră 002
F08 Putere maximă în regim de încălzire (0-100%) 055 100
F09 Putere maximă în regim de preparare a apei calde menajere (0-100%) 100
F10 Putere minimă în regim încălzire şi de preparare a apei calde menajere (0-100%) 000
F11
Timp de aşteptare în regim de încălzire înainte de o nouă aprindere
000=10 secunde - 001...010 = 1...10 minute
003
F12 Identicarea modelului de centrală 001 002
F13 Setare implicită 000
F14
Test de vericare a corectitudini poziţiei sondei ACM 000=Dezactivat - 001=Întotdeauna
activat
001
F15 - F16 Setare implicită 000
F17 Congurare presostat hidraulic 001
F18 Deblocare parametri pentru SERVICE 000
