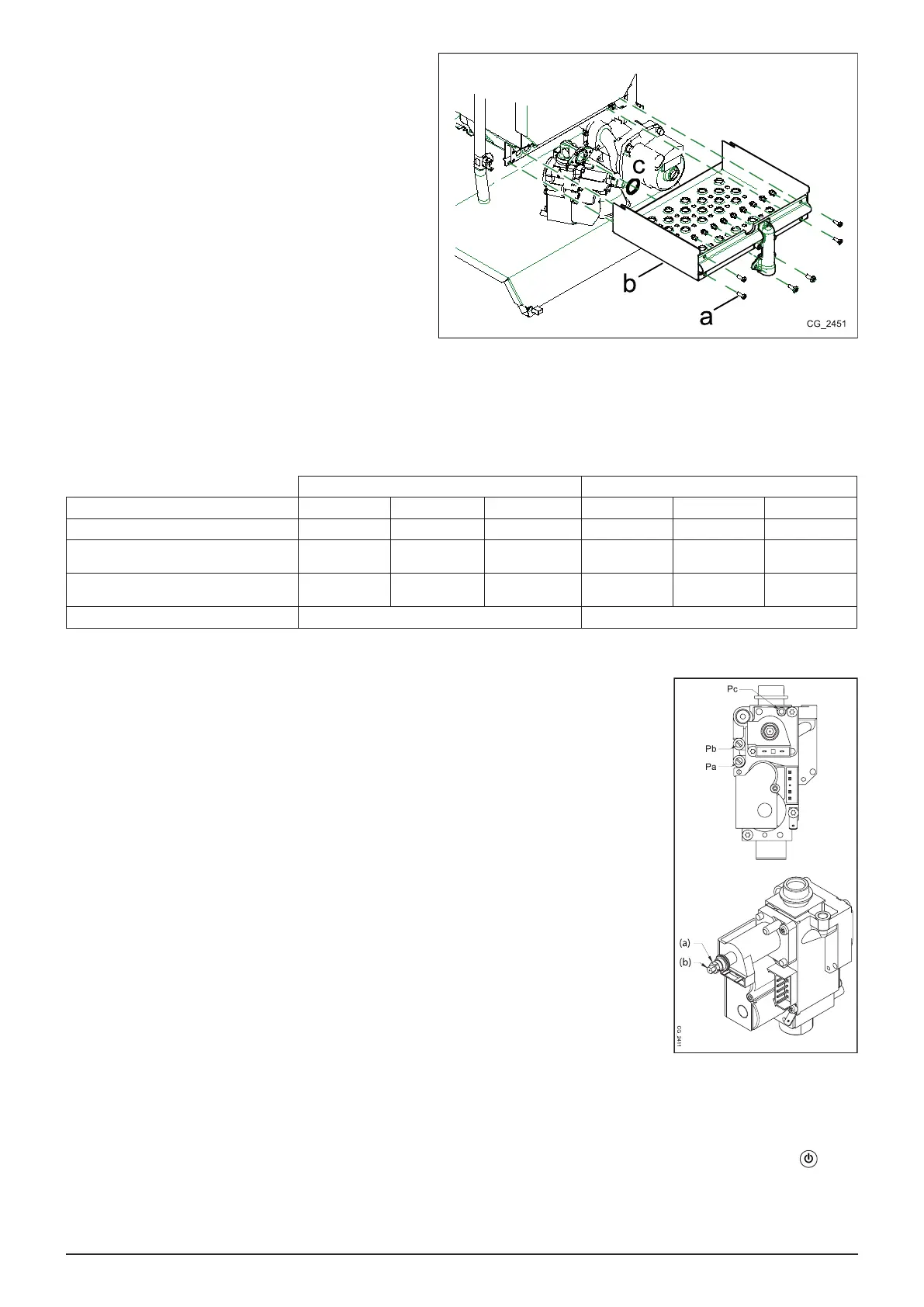

A) A fő égő fúvókáinak cseréje;
• Szakítsa meg a kazán elektromos áramellátását.
• távolítsa el a kazán elülső panelét;
• csavarozza ki az (a) csavarokat, melyek a fúvókák
rámpáját a gázszelephez és az égőhöz csatlakoztatják;
• távolítsa el együttesen a fúvókák rámpáját és az égő
védőjét (b);
• cserélje ki a rámpa fúvókáit ügyelve arra, hogy
megfelelően rögzítse őket esetleges gázszivárgás
elkerülése érdekében. A fúvókák átmérőjét a fúvókák-
égő nyomás táblázat tünteti fel.
• helyezze vissza megfelelően a fúvókák rámpáját és az
égő védőjét (b);
• rögzítse a fúvókák rámpáját az égőhöz és a
gázszelephez csatlakoztató csavarokat. Ügyeljen a
gázszelep és a fúvókák rámpája között lévő o-ring
tömítés (c) megfelelő elhelyezésére;
• ellenőrizze a gázkör szivárgásmentességét.
B) Az elektromos kártya paramaméterezése
• Helyezze áram alá a kazánt;
• állítsa be a paramétereket az alábbi táblázatban feltüntetett értékekre a gáztípustól függően, a PARAMÉTEREK BEÁLLÍTÁSA
fejezetben ismertetett eljárást követve.
Fúvókák - égőfej nyomás táblázat
24 F 18 F
Gáztípus G20 G31 G25.1 G20 G31 G25.1
Fúvóka átmérő (mm) 1,35 0,85 1,55 1,18 0,77 1,35
Égőfej nyomás (mbar*)
CSÖKKENTETT TELJESÍTMÉNY
2,1 5,4 2,0 3,6 7,8 3,4
Égőfej nyomás (mbar*)
NÉVLEGES TELJESÍTMÉNY
11,8 28,8 11,4 11,6 24,7 11,0
Fúvókák száma 11 11
* 1 mbar = 10,197 mm H
2
O
C) A gázszelep nyomásszabályozójának mechanikus beállítása
• Csatlakoztassa egy, lehetőleg víz manométer pozitív nyomásvételi helyét a gázszelep
nyomásvételi helyéhez (Pb).
• nyissa meg a gázcsapot és állítsa a kazánt “Tél” állásra;
• nyissa meg a használati melegvíz vételi csapot legalább percenként 10 literes kapacitáson
vagy győződjön meg arról, hogy maximális hőigény álljon fenn.
C1) A névleges teljesítmény szabályozása:
• távolítsa el a modulátor fedelét;
• szabályozza a sárgaréz csavart (a) addig, amíg a fúvókák-égő nyomás táblázatban feltüntetett
névleges teljesítménynek megfelelő nyomás értékeket el nem éri;
• ellenőrizze, hogy a kazán dinamikus tápnyomása a gázszelep nyomásvételi helyénél (Pa)
mérve a MŰSZAKI JELLEMZŐK fejezetben feltüntetett értéknek megfeleljen.
C2) A csökkentett teljesítmény szabályozása:
• húzza ki a modulátor tápvezetékét és szabáyozzon a (b) csavaron amíg a fúvókák-égő nyomás
táblázatban feltüntetett csökkentett teljesítménynek megfelelő nyomás értékeket el nem éri;
• csatlakoztassa újra a vezetéket;
• szerelje fel a modulátor fedelét és zárja le.
D) A gázszelep elektronikus beállítása
D1) Elektronikus szabályozás csökkentett teljesítményen:
• állítsa be a F09 = 0 paramétert a PARAMÉTEREK BEÁLLÍTÁSA fejezetben ismertetett eljárást követve;
• nyissa meg a használati melegvíz vételi csapot legalább percenként 10 literes kapacitáson és győződjön meg arról, hogy
maximális hőigény álljon fenn.
• lassan (legfeljebb alkalmanként 2 ponttal) növelje az F45 paraméter értékét egészen addig a pontig amíg a manométerről
leolvasott érték elkezd növekedni; ezen művelet végeztével csökkentsen 2 pontot az F45 értéken és tárolja el a gomb
benyomásával.
D2) Elektronikus szabályozás névleges teljesítményen:
• állítsa be a F09 = 100, F48 = 50 paramétereket;
