I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )

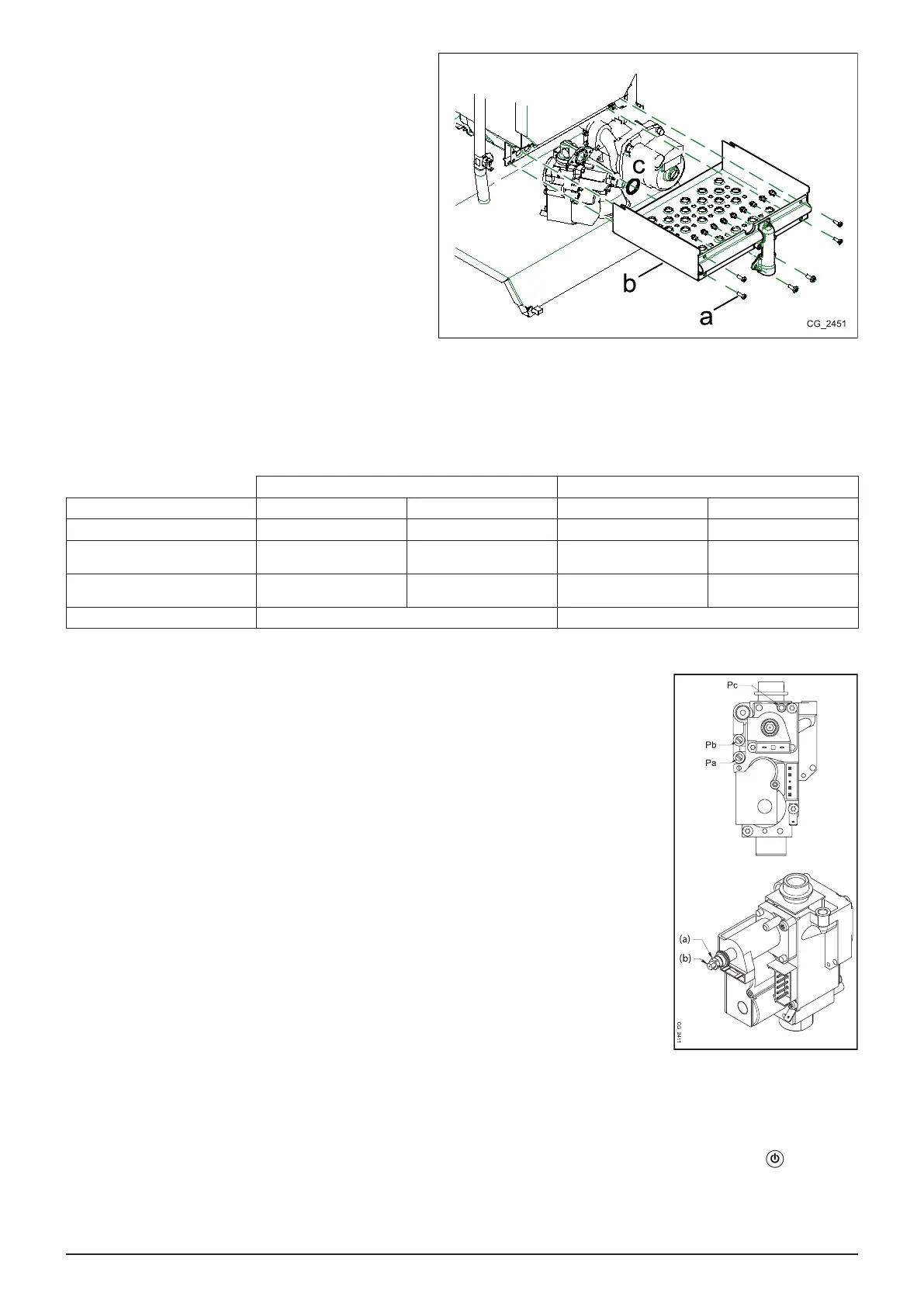

A) Înlocuirea duzelor arzătorului principal
• Opriţi alimentarea centralei cu curent.
• Îndepărtaţi panoul frontal al centralei.
• Desfaceţi şuruburile (a) care xează rampa cu duze de
vana de gaz şi arzător.
• Extrageţi simultan rampa de duze şi ecranul de protecţie
al arzătorului (b).
• Înlocuiţi duzele de pe rampă având grijă să le xaţi bine,
pentru a evita scurgerile de gaz. Diametrul duzelor este
indicat în tabelul Duze - presiune la arzător.
• Puneţi la loc în mod corect rampa de duze şi ecranul de
protecţie al arzătorului (b).
• Strângeţi şuruburile care xează rampa cu duze de
arzător şi vana de gaz. Aveţi grijă ca garnitura o-ring (c)
dintre vana de gaz şi rampa de duze să e poziţionată
corect.
• Vericaţi etanşeitatea circuitului de gaz.
B) Setarea parametrilor la placa electronică
• Alimentaţi centrala cu curent.
• Setaţi parametrii cu valorile indicate în tabelul de mai jos, în funcţie de tipul gazului, urmând instrucţiunile din capitolul “SETAREA
PARAMETRILOR”.
Tabel Duze - presiune la arzător
24 F 18 F
Tipul de gaz G20 G31 G20 G31
Diametru duze (mm) 1,35 0,85 1,18 0,77
Presiune la arzător (mbar*)
PUTERE REDUSĂ
2,1 5,4 3,6 7,8
Presiune la arzător (mbar*)
PUTERE NOMINALĂ
11,8 28,8 11,6 24,7
Nr. duze 11 11
* 1 mbar = 10,197 mm H
2
O
C) Reglarea mecanică a regulatorului de presiune al vanei de gaz
• Conectaţi racordul de presiune pozitivă a unui manometru (dacă este posibil, folosiţi un
manometru cu apă) la priza de presiune (Pb) a vanei de gaz.
• Deschideţi robinetul de gaz şi treceţi centrala în modul de funcţionare Iarnă.
• Deschideţi robinetul de apă menajeră la un debit de cel puţin 10 litri pe minut sau asiguraţi o
cerere maximă de căldură.
C1) Reglarea la putere nominală:
• Scoateţi capacul modulatorului.
• Rotiţi şurubul de alamă (a) până la obţinerea valorilor de presiune corespunzătoare puterii
nominale; valorile sunt indicate în tabelul Duze - presiune la arzător.
• Vericaţi ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa)
a vanei de gaz, să corespundă cu cea indicată în secţiunea “CARACTERISTICI TEHNICE”.
C2) Reglarea la putere redusă:
• Deconectaţi rul de alimentare al modulatorului şi rotiţi şurubul (b) până la obţinerea valorilor
de presiune corespunzătoare puterii reduse; valorile sunt indicate în tabelul Duze - presiune
la arzător.
• Reconectaţi cablul.
• Puneţi la loc capacul modulatorului şi închideţi etanş.
D) Reglarea electronică a vanei de gaz
D1) Reglarea electronică la putere redusă:
• Setaţi parametrul F09 = 0 conform indicaţiilor din capitolul “SETAREA PARAMETRILOR”.
• Deschideţi robinetul de apă menajeră la un debit de cel puţin 10 litri pe minut şi asiguraţi o cerere maximă de căldură.
• Măriţi încet (cu câte cel mult 2 puncte) valoarea parametrului F45, până când presiunea indicată de manometru începe să
crească; după terminarea acestei operaţii scădeţi 2 puncte din valoarea F45 şi salvaţi prin apăsarea butonului .
D2) Reglarea electronică la putere nominală:
• Setaţi parametrii F09 = 100, F48 = 50.
