7113156.01 (1-05/13) 52
Р а з д е л У С Т А Н О В Щ И К ( r u )
A) Замена форсунок основной горелки
• Отключите электропитание котла.
• Снимите переднюю панель котла.

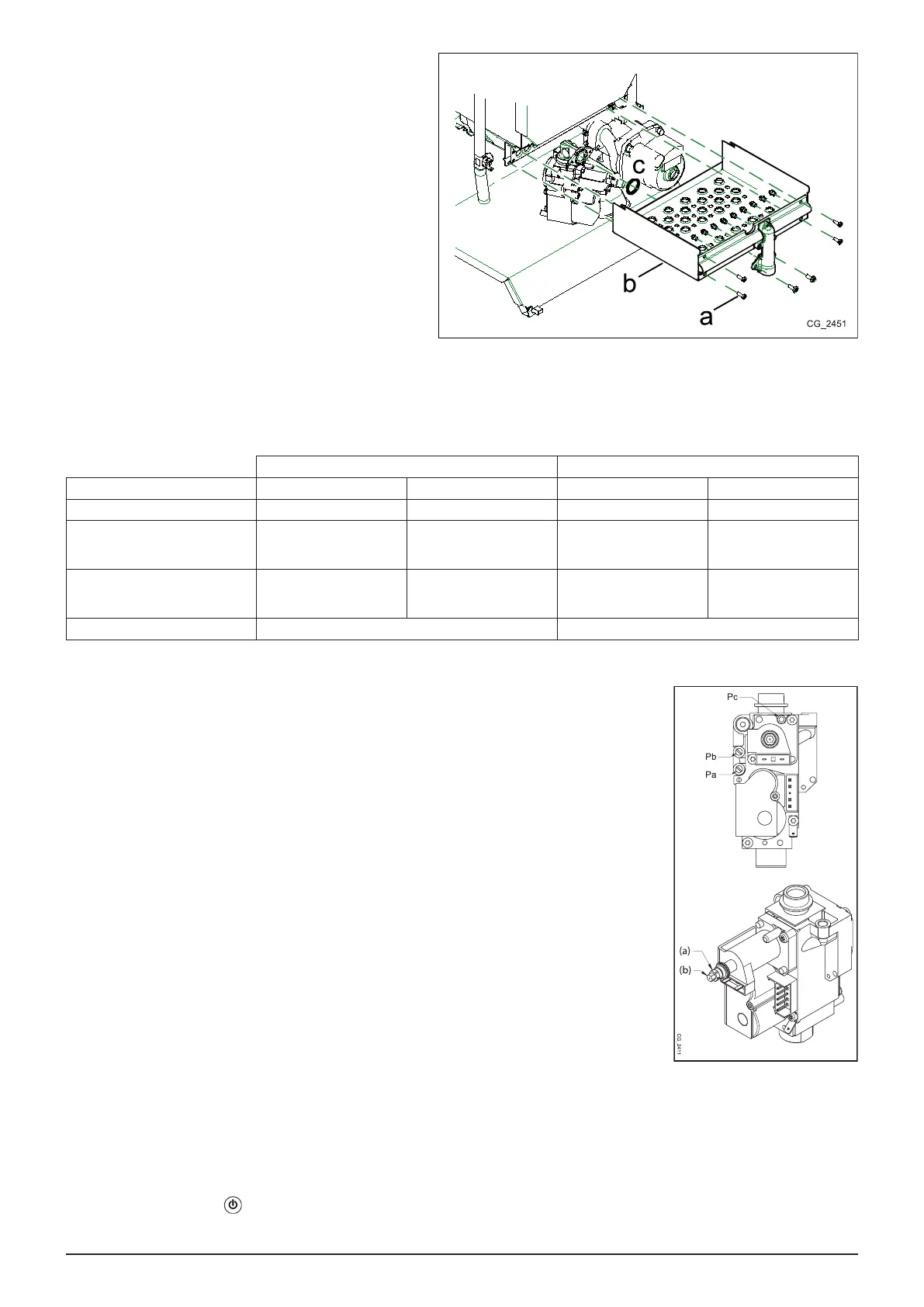

• Открутите винты (a), крепящие рампу с форсунками
к газовому клапану и горелке.
• Снимите одновременно рампу с форсунками и экран
горелки (b).
• Замените форсунки на рампе, при этом затягивайте
их до упора для предотвращения утечек газа.
Диаметр форсунок приведен в таблице “Диаметр
форсунок и давление газа на горелке”.
• Установите на место рампу с форсунками и экран
горелки (b).
• Затяните винты, крепящие рампу с форсунками к
горелке и газовому клапану. Следите за правильным
положением кольцевой прокладки (c) между газовым
клапаном и рампой с форсунками.
• Проверьте герметичность газового контура.
B) Настройка параметров на электронной плате
• Подайте электропитание к котлу.
• Задайте для соответствующих параметров значения, приведенные в таблице ниже, с учетом типа газа; порядок
действий указан в главе “НАСТРОЙКА ПАРАМЕТРОВ”.
Диаметр форсунок и давление газа на горелке
24 F 18 F
Тип газа G20 G31 G20 G31
Диаметр форсунок (мм) 1,35 0,85 1,18 0,77
Давление на горелке (мбар*)
ПРИ МИНИМАЛЬНОЙ
МОЩНОСТИ
2,1 5,4 3,6 7,8
Давление на горелке (мбар*)
ПРИ МАКСИМАЛЬНОЙ
МОЩНОСТИ
11,8 28,8 11,6 24,7
Количество форсунок 11 11
* 1 мбар = 10,197 мм H
2
O
C) Механическая регулировка регулятора давления на газовом клапане
• Подсоедините положительный вход манометра, предпочтительно водяного, к точке
измерения давления (Pb) газового клапана.
• Откройте газовый кран и установите котел в режим “Зима”.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и
убедитесь, что котел работает на максимальной мощности.
C1) Регулировка давления при максимальной мощности:
• Снимите крышку модулятора.
• Поворачивайте латунный винт (a) до достижения давления, соответствующего
максимальной мощности, руководствуясь таблицей “Диаметр форсунок и давление газа
на горелке”.
• Проверьте, что входное динамическое давление, измеренное в точке (Pa) газового
клапана, соответствует норме (значение давления приведено в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ”).
C2) Регулировка давления при минимальной мощности:
• Отсоедините провод питания модулятора и поворачивайте винт (b) до достижения
давления, соответствующего минимальной мощности, руководствуясь таблицей
“Диаметр форсунок и давление газа на горелке”.
• Присоедините провод обратно.
• Установите на место крышку модулятора и надежно закрепите.
D) Электронная настройка газового клапана
D1) Электронная регулировка давления при минимальной мощности:
• Установите параметр F09 = 0 согласно указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ”.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
• Медленно (максимум на 2 единицы за один раз) увеличьте значение параметра F45 до тех пор, пока давление на
манометре не начнет расти; по завершении данной операции уменьшите значение F45 на две единицы и сохраните
его нажатием кнопки .
