5. Inbetriebnahme, Betrieb
WIKA Betriebsanleitung Typ T16
48
14147933.02 10/2018 EN/DE

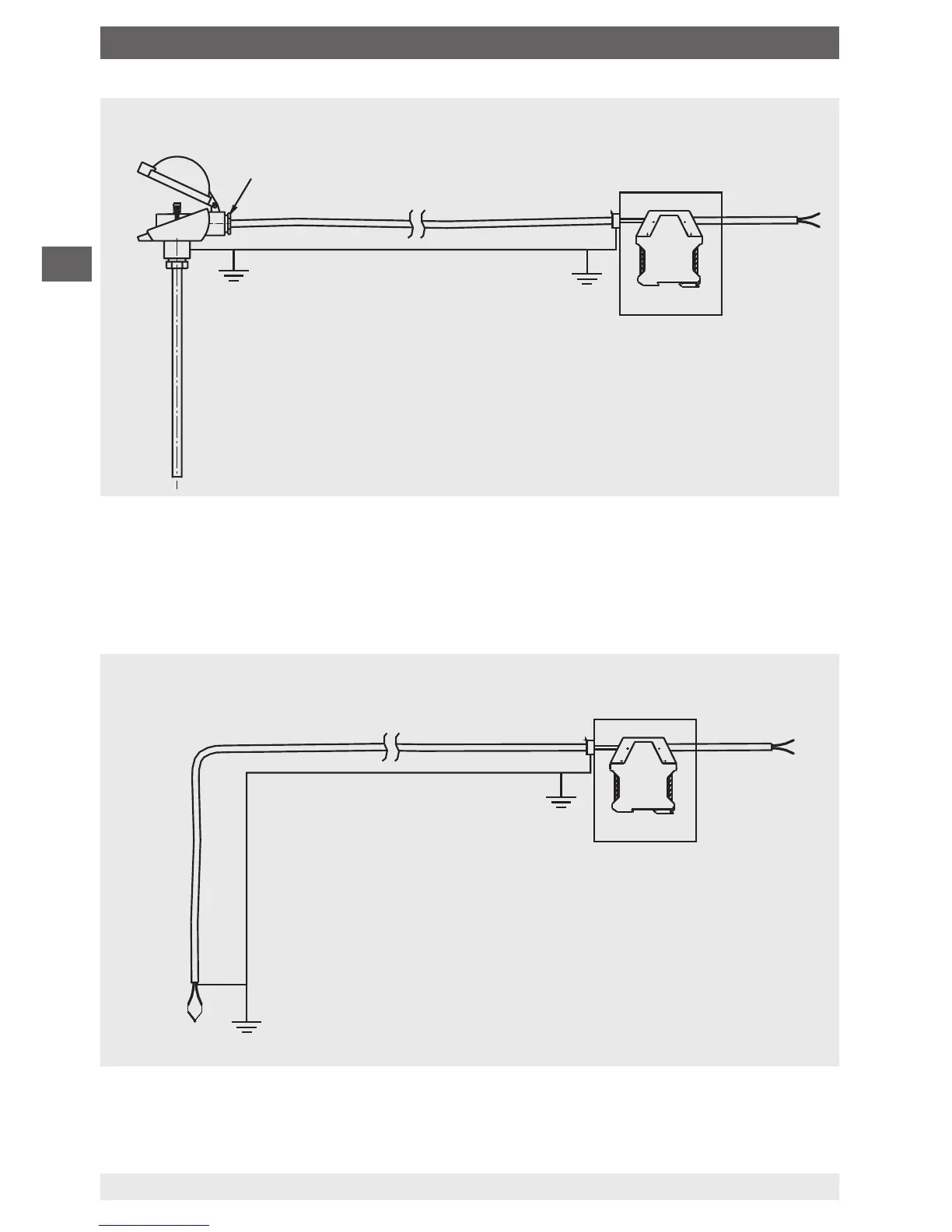

In Applikationen mit erhöhten EMV-Anforderungen empfiehlt sich, v. a. in Verbindung mit
langen Zuleitungen zum Sensor, der Einsatz einer geschirmten Leitung zwischen Transmit-
ter und Sensor. Beispielhafte Darstellung siehe Zeichnung.
Bei der Schienenversion (T16.R) und Zuleitungslängen größer 30 m ist eine geschirmte
Leitung zwingend erforderlich.
geerdet
Schirm geerdet
Sensorleitung
Potentialausgleich
Feldgehäuse/
Schaltschrank
Sensor
T16
Anschlusskopf BSZ
geerdet
Schirm geerdet
Schutzrohr
mit Sensor
geerdet
Sensorleitung
Potentialausgleich
T16
Feldgehäuse/
Schaltschrank
