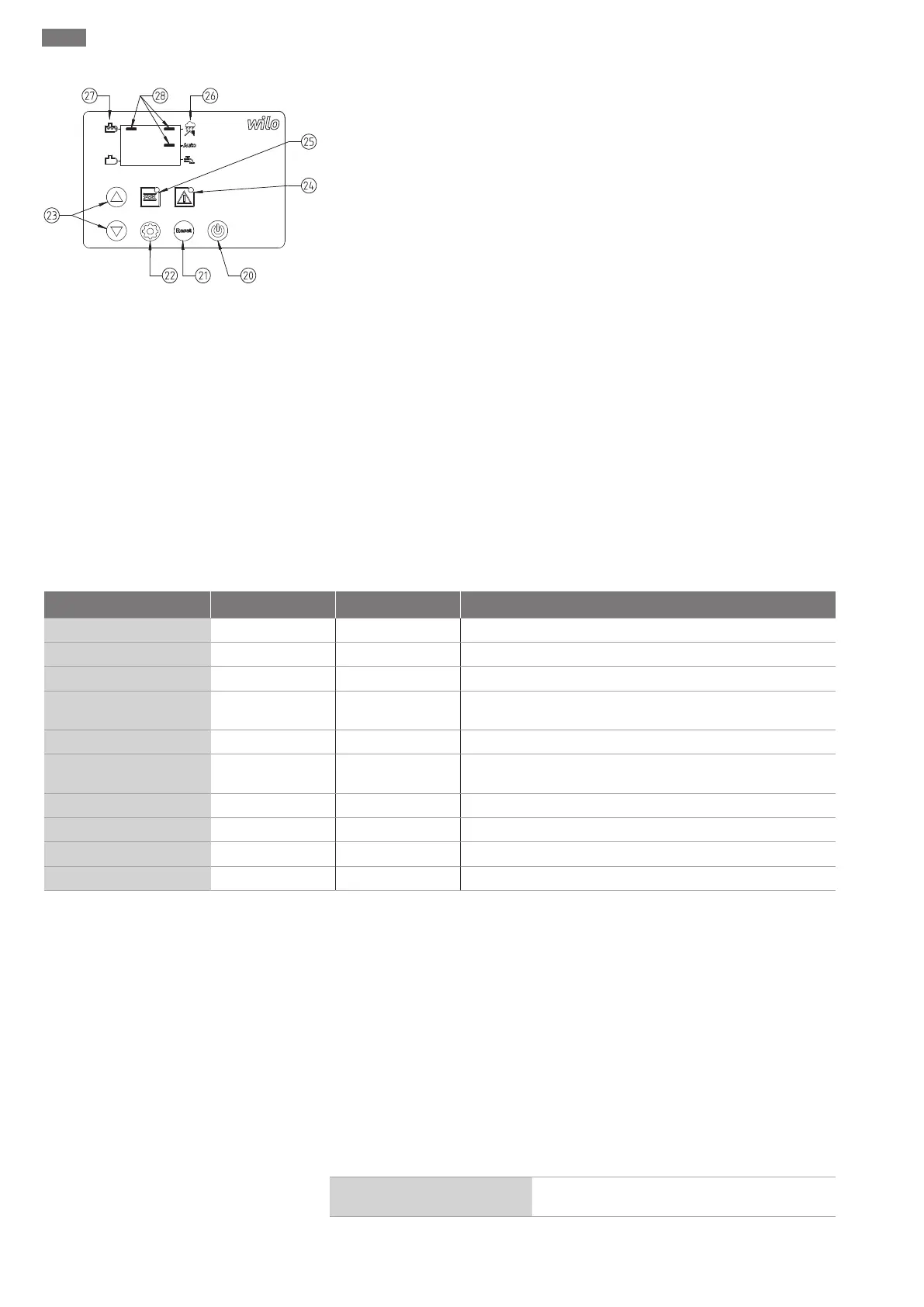

Grundlegende Menüeinstellungen
20– Start-/Stopp-Taste
Bei Anzeige „AUS“ wird die Anlage durch kurzes Drücken dieser Taste neu gestartet.
Bei Anzeige „AN“ wird die Anlage durch langes Drücken der Taste (>3Sekunden) ange-
halten.
21– Zurücksetzen
Bei aktiviertem Alarm („AN“) wird die Anlage durch kurzes Drücken dieser Taste neu in-
itialisiert.
Durch langes Drücken (>3Sekunden) wird die Pumpe (sowie die Zisternenpumpe, falls
vorhanden) neu gestartet und damit die gesamte Anlage angefahren. VORSICHT: Mit
diesem Vorgang wird die Trockenlauferkennung deaktiviert. Der Durchfluss kann an der
Anzeigeleuchte(25) geprüft werden.
22– Parameter
Auswahl des Betriebsmodus (Regenwasser/AUTO/Leitungswasser):
ƒ Taste(22) lang (>3Sekunden) drücken.
ƒ Den Modus mit den Pfeiltasten(23) auswählen.
ƒ Zur Bestätigung Taste(22) erneut drücken.
Erweiterte Menüeinstellungen
ƒ Taste(22) lang (>3Sekunden) drücken.
ƒ Menü(1–8) mit den Tasten(23) auswählen.
ƒ Auswahl mit Taste(22) bestätigen.
ƒ Der Parameter blinkt. Werte bei Bedarf mit den Tasten(23) einstellen.
ƒ Mit Taste(22) bestätigen.
ƒ Das Parametermenü mit Taste(20) schließen.
Menü Min. Max. Parameter
1
P1.0 P8.0 Drucksollwert (bar)
2
A0.0 A9.9 Nennstrom (Ampere)
3
AL0 AL1 Alarmausgabe: AL0 deaktiviert, AL1 aktiviert
4
Anc Ano Alarmrelais normal geöffnet (Ano) oder normal geschlossen
(Anc)
5
Fd0 Fd1 Zisternenpumpe ausgeschaltet(0) oder eingeschaltet(1)
6
Ar0 Ar1 Automatische Wiedereinschaltung (ART) deaktiviert(0) oder
aktiviert(1)
6.1
N1 N48 Anzahl der Neustartversuche bei ART=1 (Ar1)
6.2
T10 T40 Dauer des Neustartversuchs (Sekunden) bei ART=1 (Ar1)
7
Sb0 Sb1 Standby-Modus deaktiviert (Sb0) oder aktiviert (Sb1)
8
rS0 rS1 Werkseinstellungen bei rS1
23– Auswahltasten (Pfeil nach oben/unten) zum Einstellen der Parameter.
24– Alarmleuchte (rot).
Blinken: Automatische Wiedereinschaltung (ART) ist aktiviert.
Dauerleuchten: Anlage hat einen Fehler erkannt. Fehlercode mit den Tasten(23) abru-
fen. Codebeschreibung siehe Kapitel10. Eine manuelle Quittierung ist erforderlich; sie-
he Taste „Zurücksetzen“(21).
25– Wasserdurchflussleuchte (grün).
ƒ Blinken: Unregelmäßiger oder kein Durchfluss.
ƒ Dauerleuchten: Durchfluss erkannt, Anlage ist in Betrieb.
26– Symbole für den aktuellen Betriebsmodus (Zisterne, AUTO, Leitungswasser).
27– Anzeige für den Regenwasserfüllstand der Zisterne (niedrig oder hoch).
28– Cursor für die Anzeige des Betriebsmodus.
Linker Cursor auf dem Symbol für
vollen Behälter
Ausreichend hoher Regenwasserfüllstand im Be-
hälter, Regenwassernutzung möglich
