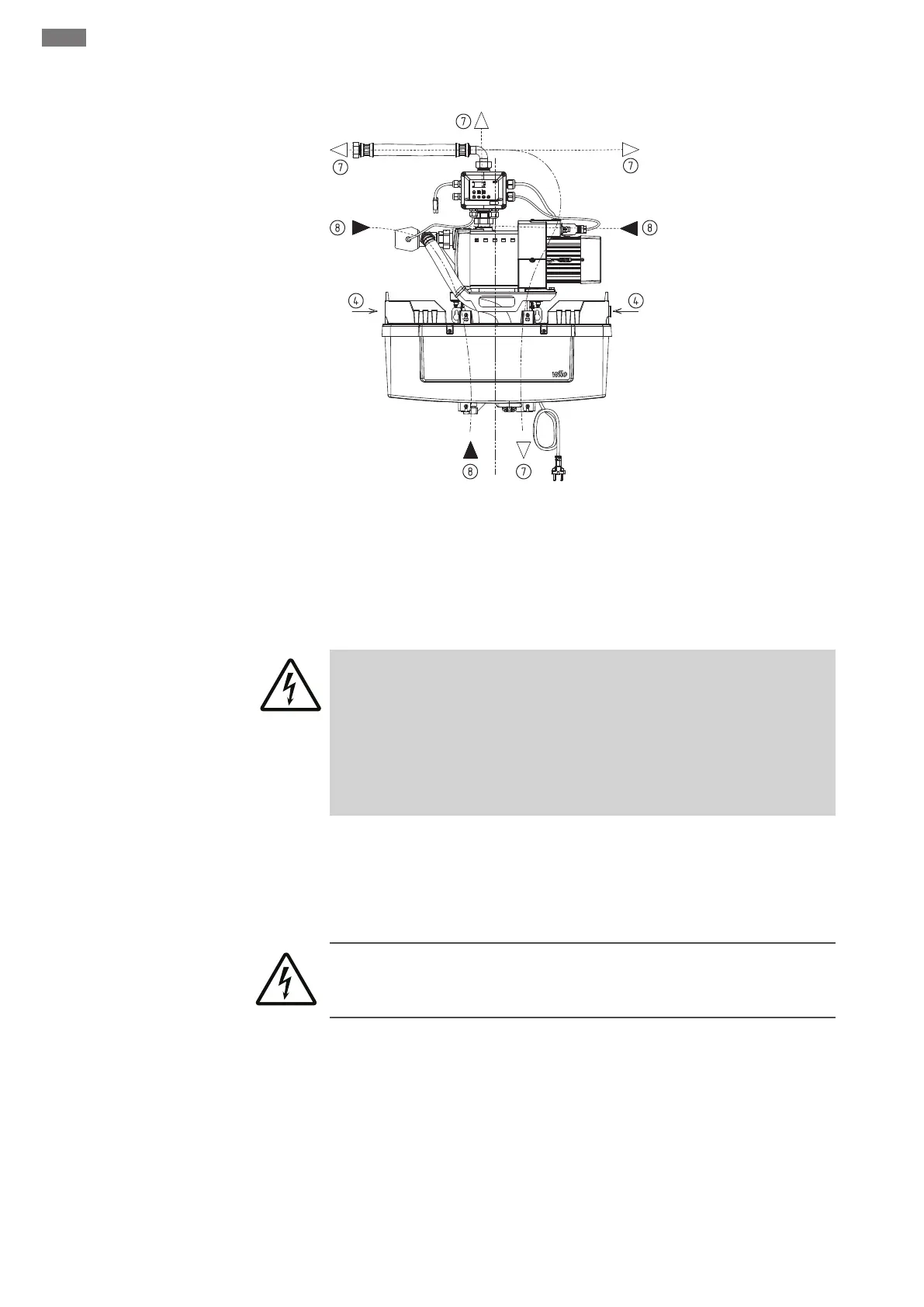

Flèche noire: aspiration
Flèche blanche: refoulement
4: alimentation en eau de ville (G3/4")
7: raccord tuyau de refoulement (G1" écrou tournant)
8: raccord tuyau d'aspiration (G1" écrou tournant)
7.5 Raccordement électrique
DANGER
Risque d'électrocution!
Risque d'électrocution en cas de raccordement électrique incorrect. Le raccordement
électrique doit être effectué uniquement par un électricien qualifié formé par le
fournisseur d'électricité local, conformément aux réglementations locales en vi-
gueur.
Le système doit être alimenté par un circuit composé d'un dispositif à courant diffé-
rentiel résiduel (RCD), avec un courant différentiel assigné de 30mA maximum.
ƒ L'installation est prête à être branchée.
ƒ Le type de courant et la tension du réseau d'alimentation doivent être conformes
aux spécifications figurant sur la plaque signalétique. Il est nécessaire de connecter
RAIN1 à une alimentation électrique ayant une impédance de 0,3ohm au maximum.
ƒ Tout câble endommagé doit être remplacé par un personnel qualifié.
ATTENTION
Pour des raisons de sécurité, la prise de courant de l'appareil, fonctionnant comme
l'interrupteur principal de l'installation, doit être accessible à tout moment.
Retirer le couvercle de l'automate (4vis) pour connecter les nouveaux appareils à la
boîte à bornes comme illustré ci-dessous.
