Description fr
Notice de montage et de mise en service Wilo-RAIN1 37

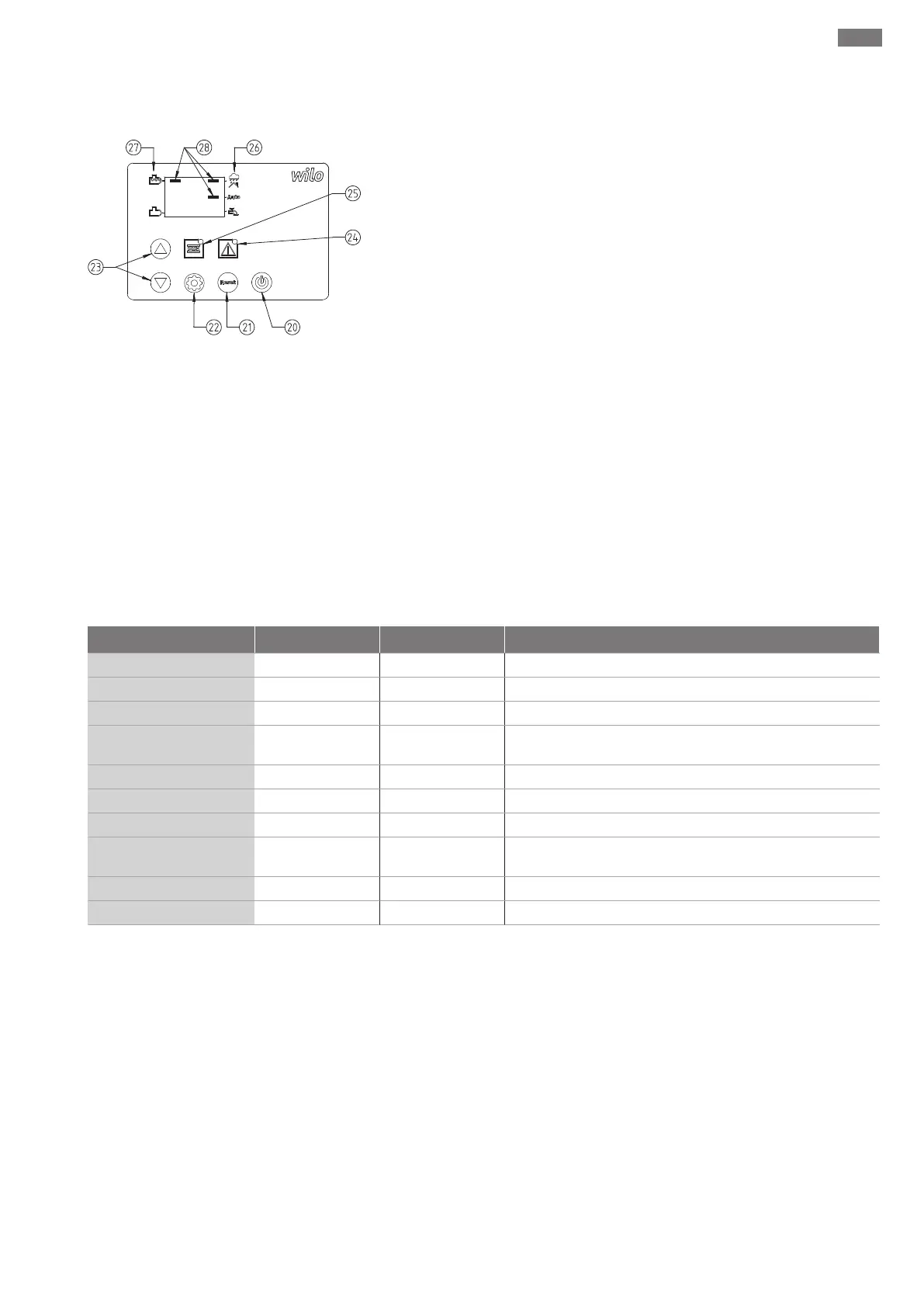

6.3 Interface de l'automate
Wilo-RAIN1 est équipée d'un écran et d'indicateurs LED pour suivre la récupération
d'eau de pluie et régler les paramètres du système selon les besoins.
Réglages du menu de base
20–Touche Marche/arrêt
Si OFF est affiché, une brève pression sur cette touche redémarrera le système.
Si ON est affiché, une pression longue (>3secondes) arrêtera le système.
21–Réinitialiser
Si l'alarme est activée (ON), une brève pression sur cette touche permet de réinitialiser
le système.
Une pression longue (>3secondes) permet de redémarrer la pompe (ainsi que la pompe
de la citerne, si elle est installée) et permet donc de lancer le système. ATTENTION:
Cette commande désactive la détection du fonctionnement à sec. Il est possible de vé-
rifier le débit en observant le témoin lumineux (25).
22–Paramètres
Permet de choisir le mode de fonctionnement (eau de pluie/AUTO/eau courante):
ƒ Appuyer (>3secondes) sur la touche (22).
ƒ Sélectionner le mode souhaité à l'aide des flèches (23).
ƒ Appuyer à nouveau sur la touche (22) pour confirmer.
Réglages du menu Expert
ƒ Appuyer (>3secondes) sur la touche (22).
ƒ Sélectionner le menu (1 à 8) en appuyant sur les touches (23).
ƒ Appuyer sur la touche (22) pour confirmer le choix.
ƒ Le paramètre clignote. Si besoin, modifier les valeurs à l'aide des touches (23).
ƒ Appuyer sur la touche (22) pour confirmer.
ƒ Appuyer sur la touche (20) pour quitter le menu de paramètres.
Menu Min. Max. Paramètres
1
P1.0 P8.0 Valeur de consigne pour la pression (bar)
2
A0.0 A9.9 Courant nominal (ampères)
3
AL0 AL.1 Alarme de sortie: AL0 désactivé. AL1 activé
4
Anc Ano Alarme relais normalement ouvert (Ano) ou normalement fermé
(Anc)
5
Fd0 Fd1 Pompe de citerne désactivée (0) ou activée (1)
6
Ar0 Ar1 Redémarrage du système (ART) désactivé (0) ou activé (1)
6.1
N1 N48 Nombre de tentatives de redémarrage si Art sur 1 (Ar1)
6.2
T10 T40 Durée de la tentative de redémarrage (en secondes) si Art sur 1
(Ar1)
7
Sb0 Sb1 Mode Veille désactivé (Sb0) ou activé (Sb1)
8
rS0 rS1 Réglages d'usine si rS1
23–Touches de sélection (flèche haut–flèche bas). Elles permettent de modifier les
paramètres.
24–Notification lumineuse d'alarme (rouge).
Clignotant: le système de redémarrage automatique (ART) est activé.
Stable: le système a détecté une défaillance. Pour voir le code d'erreur, appuyer sur la
touche (23). Voir chapitre 10 pour la description du code. Il doit être acquitté manuelle-
ment: voir touche «Réinitialiser» (21).
25–Notification lumineuse de débit (vert).
ƒ Clignotant: le débit est irrégulier ou inexistant.
ƒ Stable: le débit est détecté, le système est en fonctionnement.
26–Icônes indiquant le mode de fonctionnement actuel (citerne d'eau de pluie, AUTO,
eau de ville).
27–Indicateur de niveau d'eau de pluie dans la citerne d'eau de pluie: bas ou élevé.
28–Curseurs indiquant le mode de fonctionnement.
