Mise en service fr
Notice de montage et de mise en service Wilo-RAIN1 41

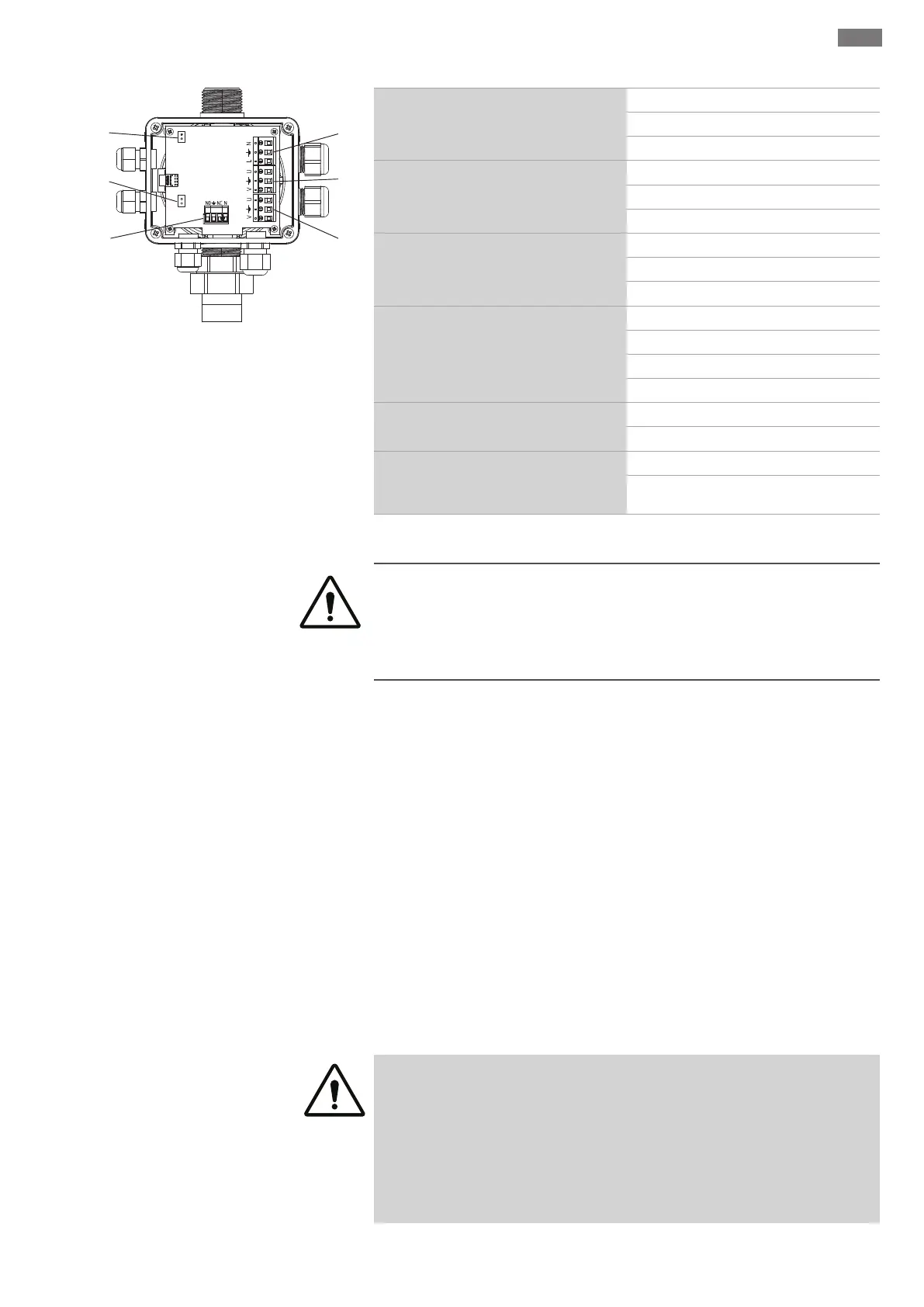

X1
ALIMENTATION ÉLECTRIQUE
N
MASSE
L1
X2
POMPE PRINCIPALE
U
MASSE
V
X3
POMPE DE CITERNE
U
MASSE
V
X4
VANNE À 3 VOIES
NO
MASSE
NF
NEUTRE
X5
ALARME EXTERNE (contact sec)
C
NO
X6
INTERRUPTEUR À FLOTTEUR POUR CI-
TERNE
C1
C2
8 Mise en service
ATTENTION
Dangers dus à des dysfonctionnements!
Avant la mise en service complète de l'installation, la pompe doit être remplie et
purgée, sans quoi les garnitures mécaniques risquent d'être endommagées (fonc-
tionnement à sec).
Étapes de mise en service:
ƒ Purge de la pompe: dévisser et retirer le bouchon de la pompe, remplir la pompe
d'eau claire à l'aide d'un entonnoir (Fig.11). Revisser le bouchon.
ƒ Vérifier que tous les tuyaux flexibles sont correctement raccordés et étanches.
ƒ Ouvrir l'arrivée d'eau de ville et attendre que le réservoir tampon se remplisse.
ƒ Brancher la prise d'alimentation électrique et mettre le système sous tension.
ƒ Utiliser l'interface de l'automate (voir chapitre6.3) pour passer en mode manuel/eau
de ville. La pompe et les tuyaux d'aspiration se remplissent d'eau.
ƒ Sélectionner le mode de fonctionnement automatique.
ƒ Ouvrir successivement tous les robinets ou sorties d'eau de l'installation afin d'élimi-
ner totalement l'air résiduel. La pompe doit se mettre en marche à cette étape. Dans
le cas contraire, l'automate passe en mode de défaillance. Acquitter la panne jusqu'à
ce que la pompe soit totalement amorcée.
ƒ Fermer tous les robinets de l'installation et vérifier l'étanchéité du système.
Le produit est prêt à fonctionner.
9 Entretien
Seul un personnel qualifié est autorisé à effectuer les travaux d'entretien et de répara-
tion.
DANGER
Danger de mort!
Risque de mort par électrocution lors de travaux effectués sur les appareils élec-
triques.
Pour effectuer des travaux d'entretien et de réparation, l'appareil/le système doit
être éteint et protégé contre toute remise en marche involontaire.
De manière générale, seul un électricien ou un installateur qualifié est autorisé à ré-
parer les câbles de raccordement endommagés.
