cs Instalace
80 WILO SE 2020-02
ƒ Použijte 3 šrouby Ø8 mm, ale neutahujte je úplně. Použijete-li podložky, neměl by
jejich průměr překročit 16mm.
ƒ Nasaďte zařízení podélnými otvory na zadní straně (Fig.10) na šrouby, vyrovnejte ho
a zepředu utáhněte šroubovákem (utahovací moment max. 5Nm).
UPOZORNĚNÍ
Aby mohl výrobek náležitě fungovat, musí být nastaven do dokonale vodorovné
polohy. Vodorovnou polohu výrobku zajistěte pomocí vodováhy nebo podobného
nástroje.
7.4 Připojení hydraulického systému
UPOZORNĚNÍ
Nebezpečí v důsledku poruch!
Nevyhovující přívodní a vypouštěcí spojky způsobují závady zařízení. Pružné přívodní
a vypouštěcí hadice nesmí být po montáži v žádném případě zmáčknuté nebo
ohnuté. Poloměr ohybu odtokového potrubí musí být větší než 60mm.
Po montáži na zeď zařízení připojte podle níže uvedeného postupu:
ƒ Sací trubku na dešťovou vodu k cisterně (Fig.3–4, pol. 8). Trubka by měla mít
průměr 25mm. Maximální sací výška čerpadla by měla zohledňovat tlakové ztráty.
ƒ Připojení rozvodu dešťové vody (Fig.4, pol.16).
ƒ Potrubí městského vodovodu (G3/4") (Fig.3–4, pol. 4).
ƒ Přepadová trubka (Fig.3–4, pol. 9).
ƒ Plovákový spínač v cisterně (Fig.4, pol.5).
ƒ Snímač hladiny dešťové vody (Fig.4, pol.5), balený zvlášť, je třeba umístit do
cisterny tak, jak je znázorněno na Fig.4, kabel vést kabelovým žlabem do zařízení a
připojit k ovládacímu panelu.

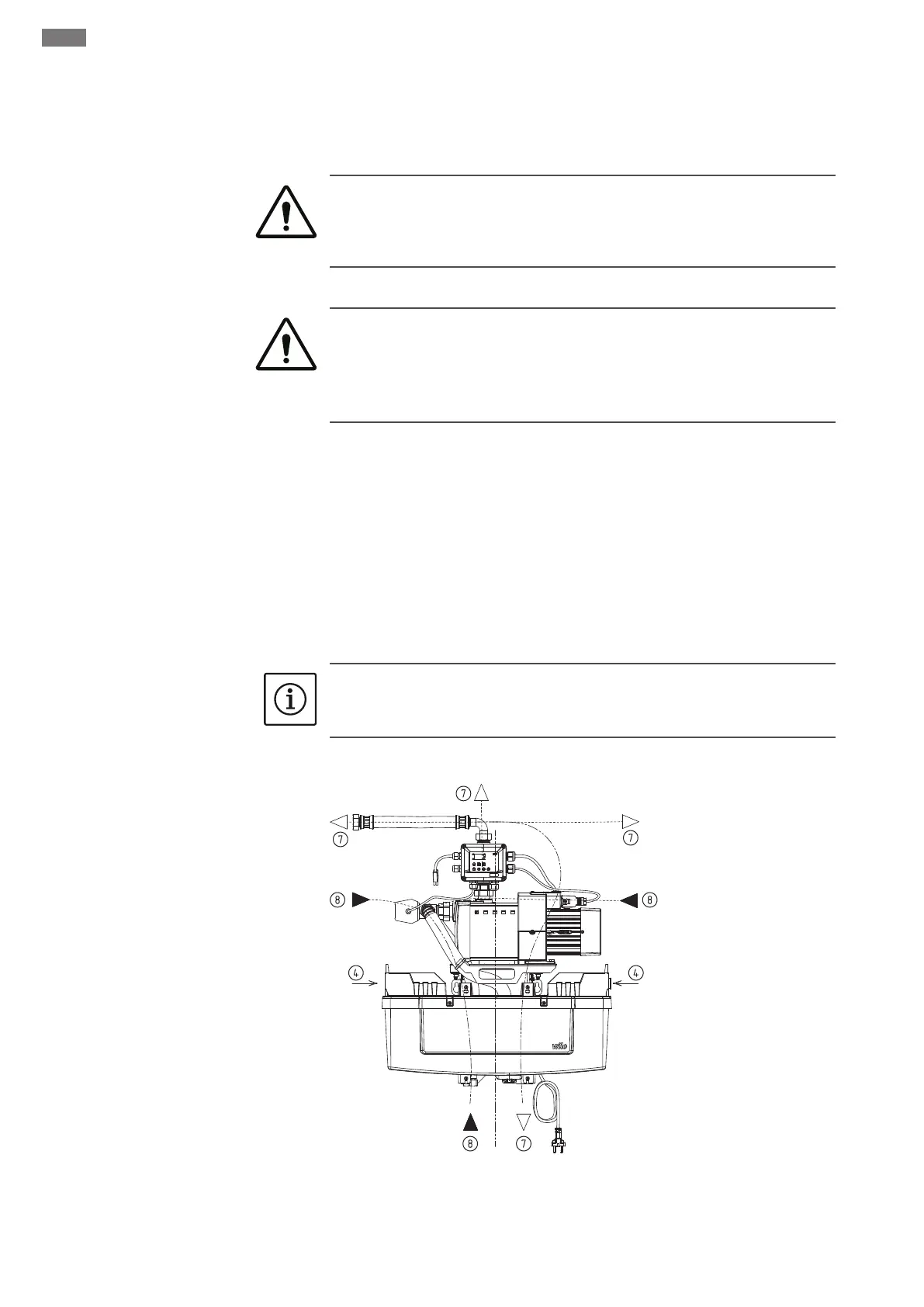

OZNÁMENÍ
Upozorňujeme, že pokud to instalace vyžaduje, lze sací i výtlačné potrubí odděleně
přimontovat na levou, pravou nebo spodní stranu výrobku (viz níže).
Černá šipka: odsávání
Bílá šipka: výtlak
4: přítok vody z městského vodovodu (G3/4")
