fr Description
36 WILO SE 2020-02
Le réservoir tampon est rempli d'eau de ville par l'intermédiaire d'une vanne à flotteur
(Fig.3-4, rep.4). En cas de défaillance, le trop-plein d'eau se déverse librement dans
l'évacuation. Le tuyau flexible qui collecte le trop-plein (Fig.3-4, rep.9) n'est pas four-
ni.
Légende des Fig.3 et 4
Flèche noire: aspiration
Flèche blanche: refoulement
1. Unité de pompage
2. Automatisme de commande
3. Réservoir tampon
4. Raccordement sur réseau d'eau de ville (G3/4")
5. Interrupteur à flotteur à installer à l'intérieur de la citerne d'eau de pluie
6. Vanne à 3 voies
7. Raccord tuyau de refoulement (G1" écrou tournant)
8. Raccord tuyau d'aspiration (G1" écrou tournant)
9. Raccord d'évacuation vers eaux usées (Ø19)
10. Alimentation électrique
11. Capot (selon la version)
12. Clapet antiretour du réservoir tampon
13. Sonde de trop-plein (selon la version)
14. Plaque signalétique
15. Wilo-RAIN1
16. Tuyauteries d'installation
17. Citerne d'eau de pluie
18. Connecteur rapide pour interrupteur à flotteur
6.2 Caractéristiques de l'automate
L'automate Wilo-RAIN1 contrôle:
ƒ Le démarrage/l'arrêt de la pompe en fonction de la pression d'eau fournie et du dé-
bit.
ƒ L'interrupteur à flotteur de la citerne d'eau de pluie.
ƒ La vanne à 3 voies, configurée par défaut sur le mode eau de pluie. Elle bascule l'ali-
mentation sur l'eau de ville dans le réservoir tampon si le niveau d'eau de pluie dans
la citerne d'eau de pluie est trop bas.
ƒ La commutation automatique vers le mode eau de ville pour une durée de 3minutes
afin de renouveler l'eau du réservoir tampon si elle n'est pas utilisée durant 3se-
maines consécutives même lorsque le niveau d'eau de pluie dans la citerne d'eau de
pluie est suffisant.

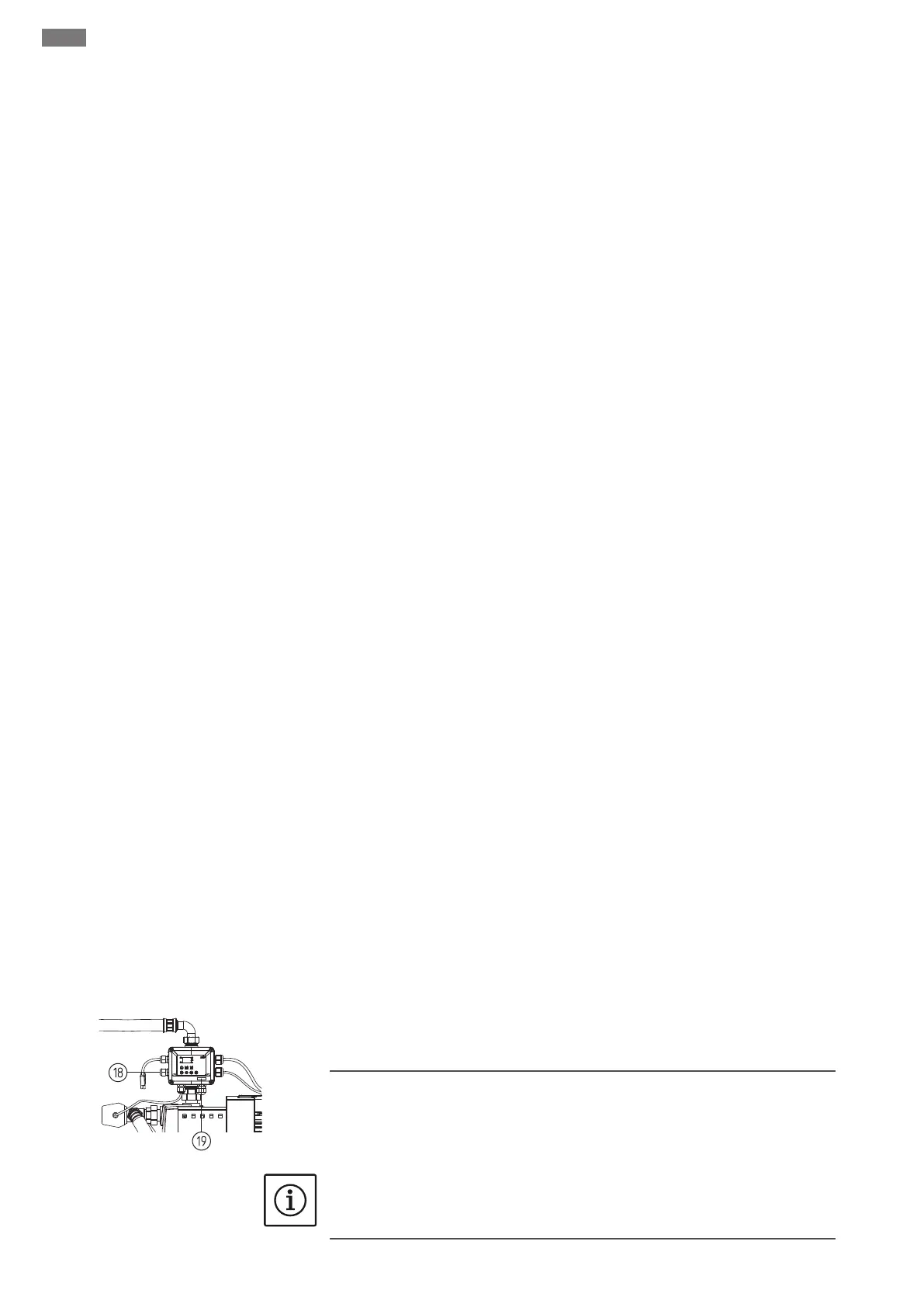

Des sorties supplémentaires sont disponibles pour connecter des appareils optionnels:
ƒ Une pompe de citerne d'eau de pluie immergée (230V, max.3A) peut être connec-
tée à l'automate (rep.19) pour contourner d'éventuels problèmes d'aspiration si la
hauteur d'aspiration maximale de la pompe principale est trop élevée (p.ex. citerne
trop profonde, tube trop long, etc.). A débit nul, la pompe ne doit pas fournir plus de
1bar. La pompe de citerne d'eau de pluie est sous tension lorsque le mode eau de
pluie est activé, automatiquement ou manuellement. Wilo propose des pompes pour
ce type de cas. Contacter un installateur.
ƒ Un contact sec déclenche une alarme externe en option OU indique la défaillance
d'un tableau de distribution principal de la gestion technique de bâtiment (rep.18).
AVIS
La pompe de citerne d'eau de pluie et l'alarme externe ne sont pas fournies avec le
système.
