Cómo utilizar el manual
El manual contiene las siguientes secciones:
• Cómo utilizar el manual
• Seguridad
• Operaciones
• Mantenimiento
La sección CÓMO UTILIZAR EL MANUAL le indica el
modo de encontrar información importante para pedir
las piezas de recambio correctas.
Las piezas deben solicitarse a distribuidores autori-
zados. Al realizar un pedido de piezas, es importante
saber el modelo y el número de serie de la máquina.
Consulte el cuadro DATOS DE LA MÁQUINA que se
completa durante la instalación de la máquina. El
cuadro DATOS DE LA MÁQUINA está situado en la
parte interior de la cubierta frontal de este manual.

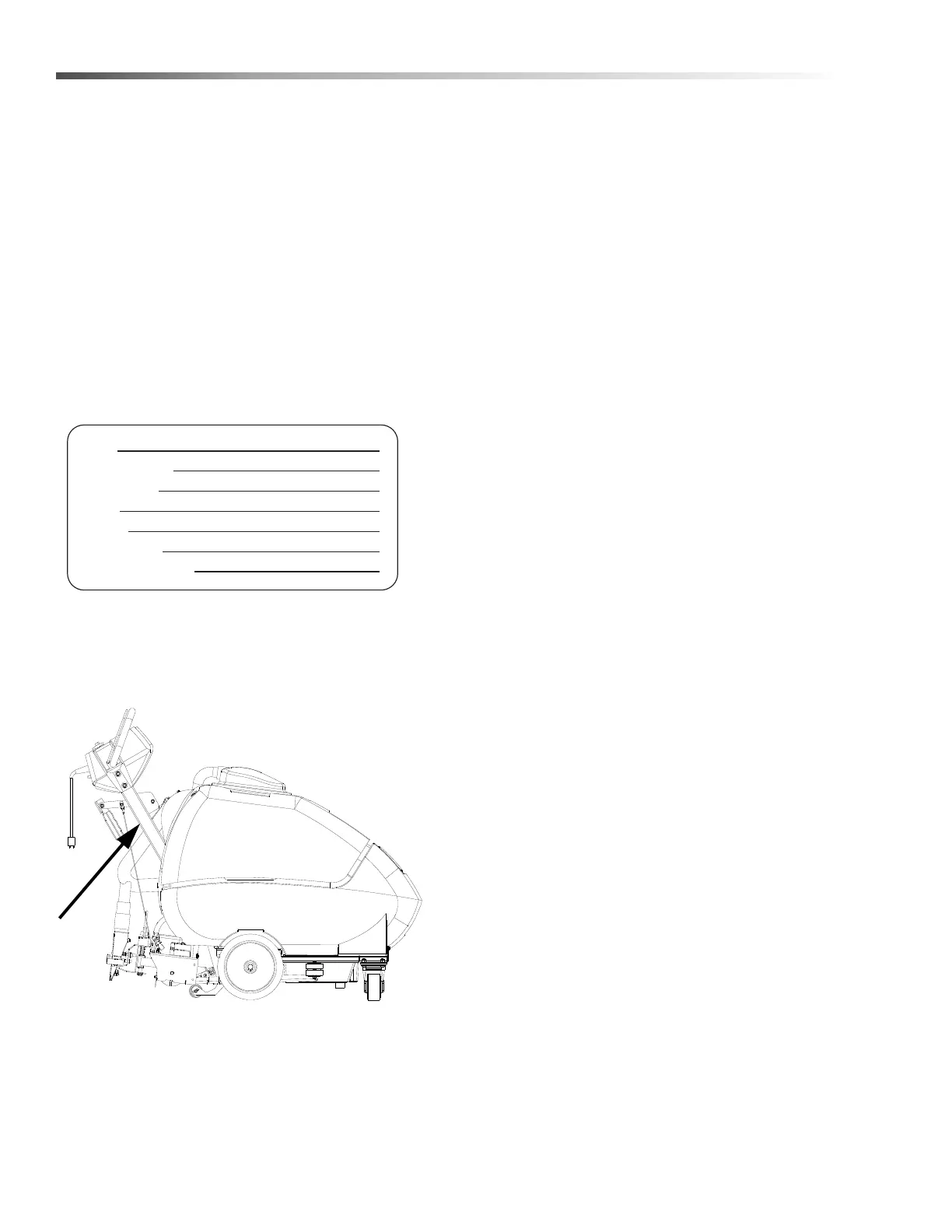

El modelo y número de serie de su máquina está en el
brazo de soporte del panel de control, ubicado en la
parte posterior de la máquina.
La sección SEGURIDAD contiene información impor-
tante acerca de los usos de la máquina que pueden
resultar peligrosos o poco seguros. Se identifican
niveles de riesgos que pueden ocasionar lesiones
personales o daños en el producto o lesiones graves
que pueden provocar la muerte.
El objetivo de la sección FUNCIONAMIENTO es fami-
liarizar al operario con el manejo y el funcionamiento
de la máquina.
La sección MANTENIMIENTO incluye instrucciones
sobre mantenimiento preventivo para mantener la
máquina y sus componentes en buenas condiciones
de funcionamiento. Están clasificadas en el siguiente
orden general:
• Almacenamiento
• Mantenimiento
• Solución de problemas
NOTA: Si en la máquina se incluye un juego de
servicio u opciones, asegúrese de conservar las
INSTRUCCIONES DEL JUEGO que lo acompañan.
Éste contiene los números de piezas de recambio
necesarios para solicitar piezas en el futuro.
NOTE: El número de pieza correspondiente al
manual está ubicado en la esquina inferior derecha
de la tapa frontal.
Model:
Date of Purchase:
Serial Number:
Dealer:
Address:
Phone Number:
Sales Representative:
86400940 Operators Manual - CMD20

Windsor Commodore 20 Specifications

General

Electrical	230V, 8 A, 50 HZ
Power Cable	75’ (23 m) (12 gauge)
Electric Propelling Motor	(1) –1/4 hp DC (186 watts) with variable speed forward.
Electric Vacuum Motor	(1) – 3 stage, 1 hp 99 cfm (2.80 m³/min.)
Drive System	Transaxle unti variable speed Operating Speed: 0-100ft/min (30m/min)
Waterlift	117” (297 cm)
Brush Speed	1000 RPM
Solution Capacity	20 Gallons (75 ltr)
Recovery Capacity	20 Gallons (75 ltr)
Brush	(1) 18” (45.8 cm)
Solution Pump	100 psi (6.9 BAR), diaphragm style, demand pump
Solution Spray	2 quick change jets
Vacuum Shoe	22” (56 cm) wide, cast urethane floating and pivoting.
Wheels - Front (2) - Rear (2)	4” dia. (10 cm) caster by 2.5” 10” dia (25 cm) wheels by 2”

Weight and Dimensions

Dimensions - Weight	215 lbs. (98 kg)
Dimensions - Length	51” (130 cm)
Dimensions - Height	44” (111 cm)
Dimensions - Width	22” (56 cm)
