Windsor Commodore 20 User Manual

12
Operaciones

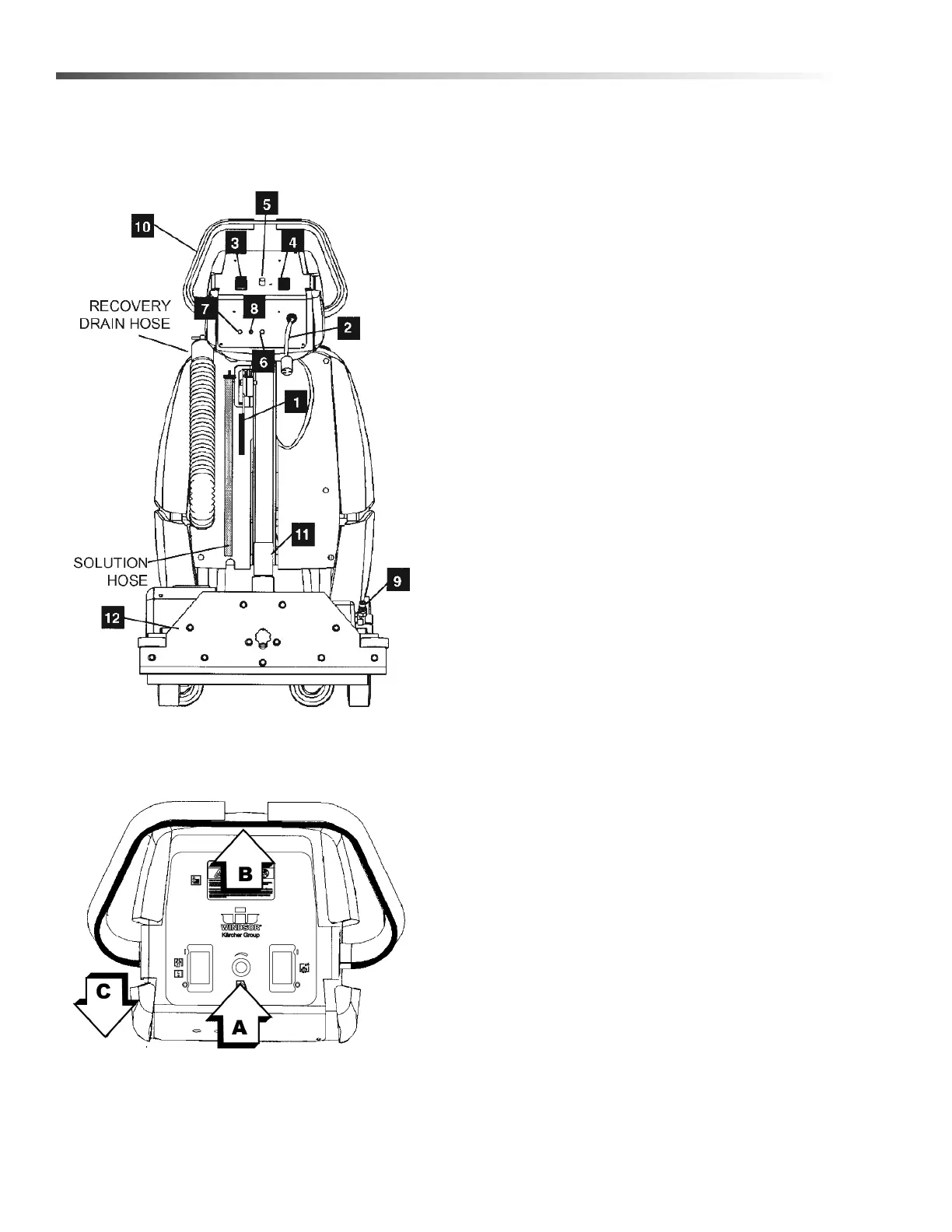

Mandos De Control
1. Planca de la zapata del cepillo/Aspiradora -
Sube y baja el cepillo y la zapata de la aspriadora.
2. Conexión electrónica.
3. Interruptor principal de la aspiradora - Pone en
marcha y desconecta el motor de la aspiradora y
de la máquina.
4. El interruptor del cepillo - Pone en marcha y
desconecta el motor del cepillo.
5. Botón del control de velocidad - (Ver adajo)
6. Disyuntor del motor de accionamiento - 6
amperios, protégé el motor de accionamiento.
7. Disyuntor del motor de la aspiradora - 11
amperios, protégé el motor de la aspiradora.
8. Disynutor del motor del cepillo - 8 amperios,
protégé el motor del cepillo.
9. Puerto de conexión de la herramienta auxiliar -
Conecte el acoplador de latón al puerto de
conexión en la herramienta auxiliar.
10. Mango principal.
11. Conexión herramienta auxiliar - Para usar la
herramienta auxiliar, extraiga el tubo de la zapata
de la aspiradora y acople la herramienta auxiliar
86089080.
12. Boquilla de aspiración.
Controles Drive
a. La velocidad que conseguirá la máquina será
regulada por medio del botón situado en el centro
del panel de control. Gire el botón hacia la
derecha para aumentar la velocidad o hacia la
izquierda para disminuirla.
b. Apretando la planca de control se impulsará la
máquina hacia delante.
c. Para mover la máquina hacia atrás, tire del
mango principal hacia atrás.
86400940 Operators Manual - CMD20

Windsor Commodore 20 Specifications

General

Electrical	230V, 8 A, 50 HZ
Power Cable	75’ (23 m) (12 gauge)
Electric Propelling Motor	(1) –1/4 hp DC (186 watts) with variable speed forward.
Electric Vacuum Motor	(1) – 3 stage, 1 hp 99 cfm (2.80 m³/min.)
Drive System	Transaxle unti variable speed Operating Speed: 0-100ft/min (30m/min)
Waterlift	117” (297 cm)
Brush Speed	1000 RPM
Solution Capacity	20 Gallons (75 ltr)
Recovery Capacity	20 Gallons (75 ltr)
Brush	(1) 18” (45.8 cm)
Solution Pump	100 psi (6.9 BAR), diaphragm style, demand pump
Solution Spray	2 quick change jets
Vacuum Shoe	22” (56 cm) wide, cast urethane floating and pivoting.
Wheels - Front (2) - Rear (2)	4” dia. (10 cm) caster by 2.5” 10” dia (25 cm) wheels by 2”

Weight and Dimensions

Dimensions - Weight	215 lbs. (98 kg)
Dimensions - Length	51” (130 cm)
Dimensions - Height	44” (111 cm)
Dimensions - Width	22” (56 cm)
