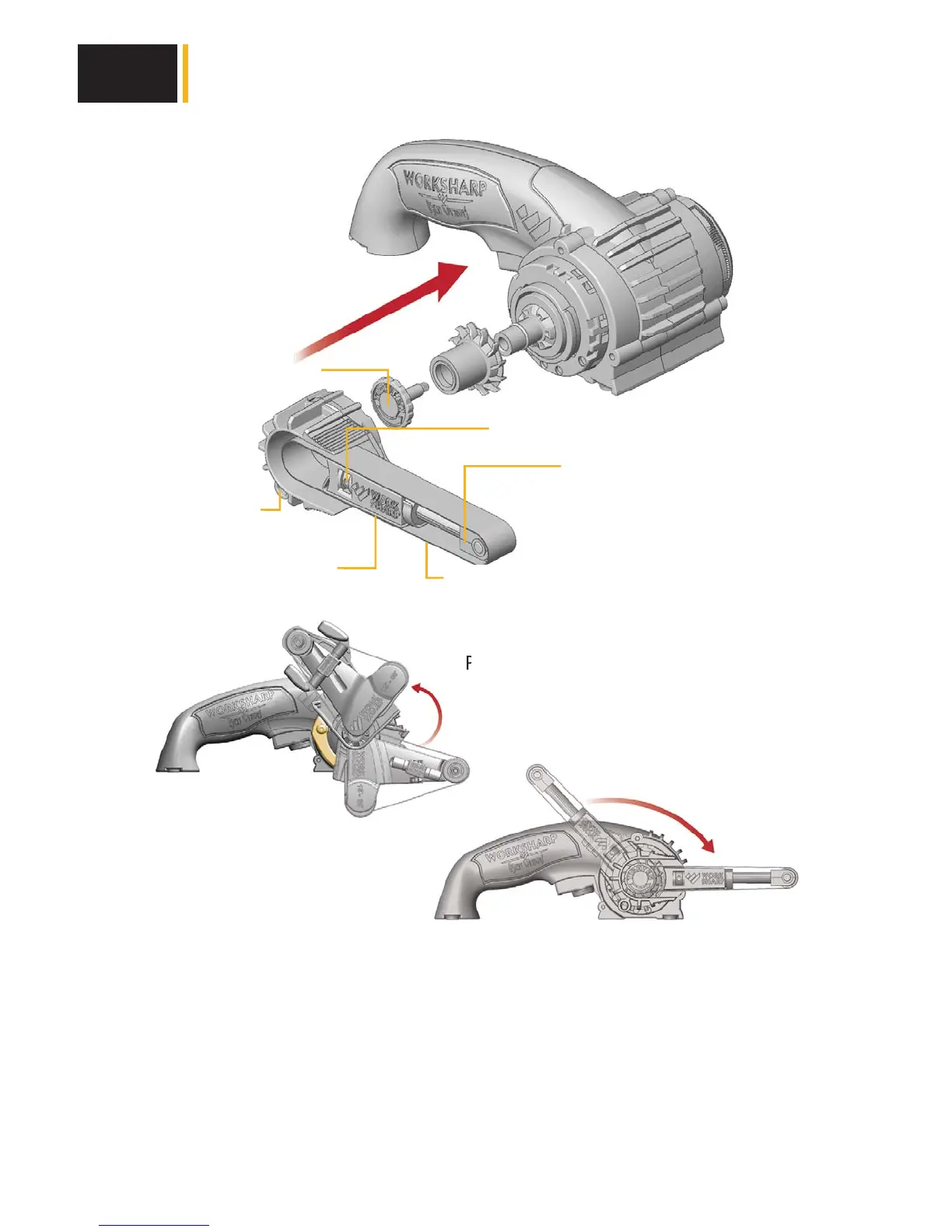

Levier d’alignement
Relâchement de la
courroie de meulage
Plateau de
meulage
Détente du
ballon
Fixation de moyeux
(Filetage à gauche)
Tendeur de courroies
à blocage rapide
Poussez le levier de libération du verrou
et faites pivoter la cassette d’affûtage
sur la position illustrée, tirez vers
l’extérieur pour retirer la cassette.
1. Installez le moyeu d’entraînement dans l’outil en vous servant de la fixation du moyeu à
filetage à gauche – tournez vers la GAUCHE pour serrer et vers la DROITE pour relâcher, ne
serrez pas la fixation trop fort. Veillez à ce que la poulie d’entraînement soit correctement
alignée sur l’arbre moteur assemblé.
2. Installez l’accessoire de meulage d’outil en appuyant vers l’intérieur et en pivotant vers
l’avant.
3. Enfoncez et tournez le tendeur pour installer/désinstaller la courroie. Utilisez le levier
d’alignement pour centrer la courroie sur la poulie.
Accessoire de meulage d’outil
12
