53
Installation
Poussez le levier de libération du verrou et faites pivoter la cassette d’affûtage des couteaux
pour retirer la cassette.
Installez l’accessoire de meulage de lame en alignant le châssis sur la position marquée « ON/
OFF » (marche/arrêt) puis faites pivoter sur la « position d’affûtage ».
Installez la fixation du moyeu à gauche sur l’arbre moteur.
Facultatif :
Utilisez une pince pour sécuriser l’établi.
Enfoncez et tournez le tendeur dans le sens des aiguilles d’une montre pour installer/
désinstaller la courroie.
Utilisez la molette d’alignement pour centrer la courroie sur la poulie.
X65
Norax 65μ
Modelage
P120
Norax SG
Réparation
Grains
Taille
Utilisations
X22
Norax 22μ
Affûtage
Informations relatives aux courroies
X4
Norax 4μ
Polissage
12000MM
SiC 1μ
Dentelures

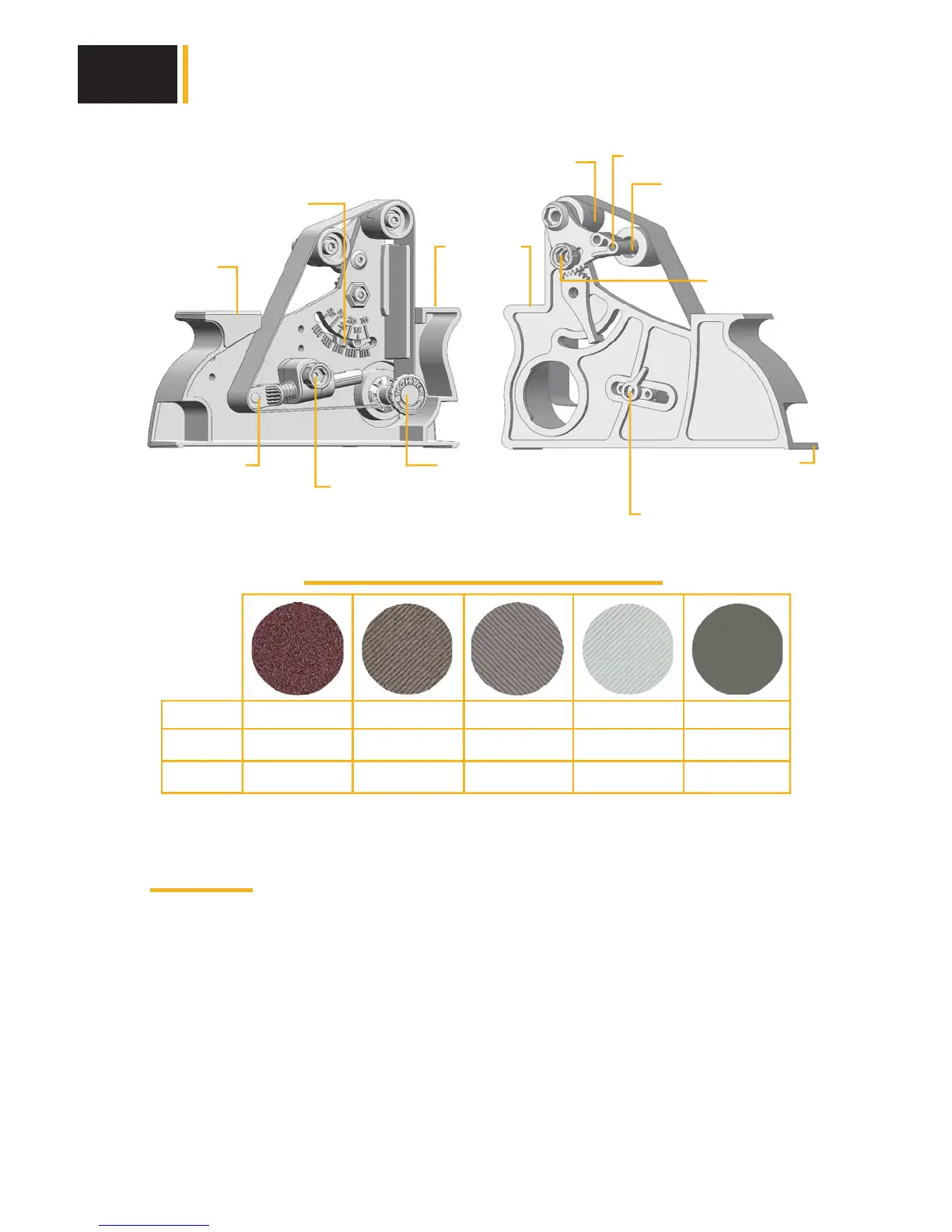

Accessoire de meulage de lame
13
Languettes de
montage de l’établi
Levier de pince
d’assemblage du tendeur
Molette à clapet
de sélection
d’angle
Courte distance
du centre
Longue distance
du centre
Levier d’ajustement
de l’angle
Assemblage
du tendeur
Molette
d’alignement
Fixation du moyeu
(filetage à gauche)
Plaque de
référence
Indicateur
d’angle
Plaque de
meulage
à 90°
For reference, belts are equivalent to: X65 (P220) | X22 (P1000) | X4 (P3000)
