RX-V1800/HTR-6190/DSP-AX1800
RX-V1800/HTR-6190/
DSP-AX1800
Fig. 2
Fig. 3

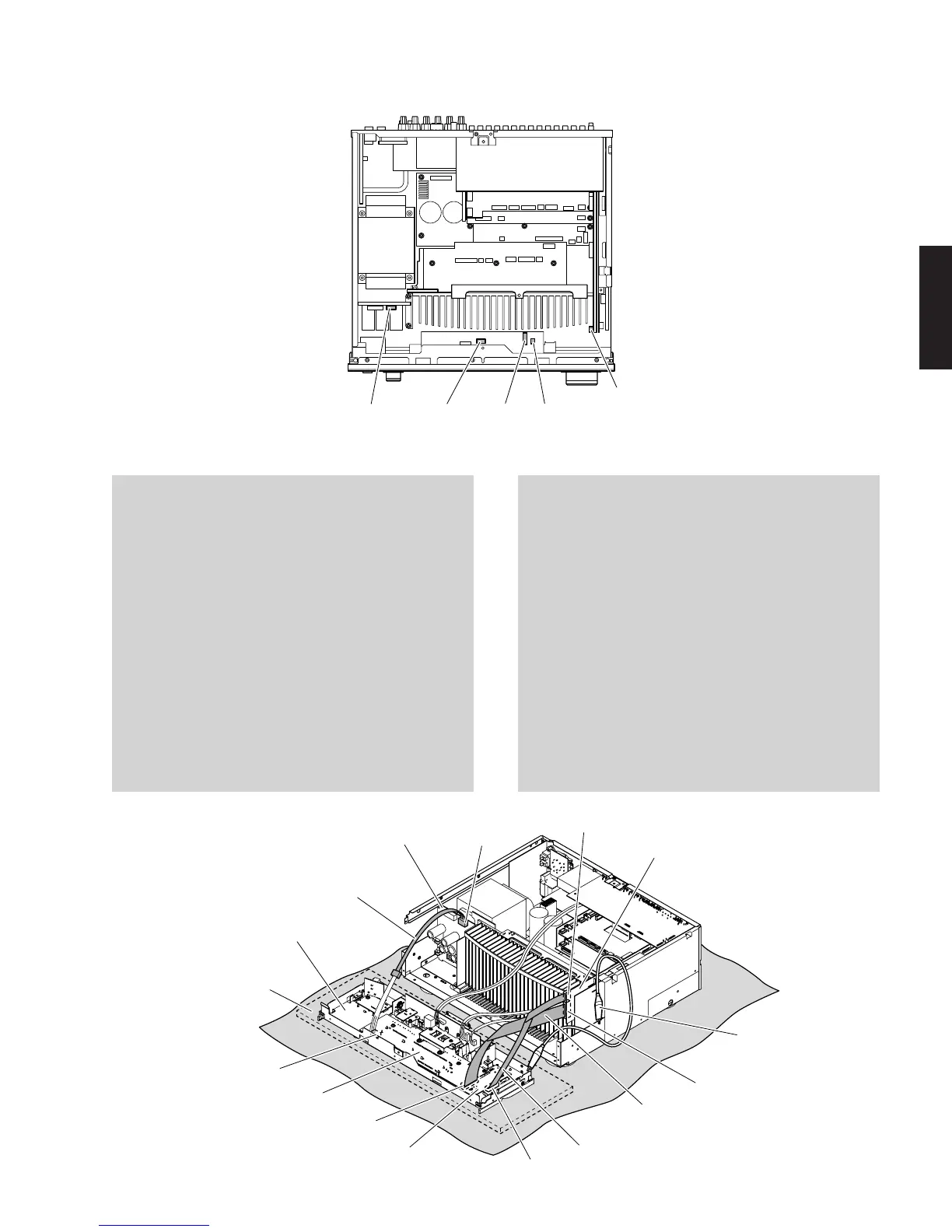

FLP.C.B.をチェックする場合には：
・ サブシャーシユニットをゴムシートと布の上に置いて
チェックします。（Fig.3）
・ 外したケーブル（コネクター）をすべて接続します。
ただし次の区間は、サービス用延長ケーブルを使用し
てください。
FL（1）P.C.B.CB901FL（2）P.C.B.CB970：
MF126500（26P、500mm）
FL（2）P.C.B.CB971OPERATION（2）P.C.B.CB803：
MF115500（15P、500mm）
FL（1）P.C.B.W9001POWER（1）P.C.B.CB12：
MF405400（5P、400mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
・ 本機ではサブシャーシユニットのアースが本機に接続
されています。サブシャーシユニットを本機より取り
外した場合は、リード線等でアースを本機に接続して
ください。（Fig.3）
When checking the FL P.C.B.:
• Place the sub chassis unit on top of the rubber sheet
and cloth. (Fig. 3)
• Reconnect all cables (connectors) that have been dis-
connected. Be sure to use the extension cable before
servicing the following section.
FL (1) P.C.B. CB901_FL (2) P.C.B. CB970:
MF126500 (26P, 500mm)
FL (2) P.C.B. CB971_OPERATION (2) P.C.B. CB803:
MF115500 (15P, 500mm)
FL (1) P.C.B. W9001_POWER (1) P.C.B. CB12:
MF405400 (5P, 400mm)
• When connecting the flexible flat cable, be careful
with polarity.
• In main unit, the ground of sub chassis unit is con-
nected to the main unit. When this sub chassis unit
are removed from main unit, connect the ground to the
main unit , using a ground lead or the like. (Fig. 3)
CB805CB806CB807CB12
CB970
CB971
Rubber sheet andcloth
ゴムシートと布
MF405400
CB12
W9001
CB901
CB971
CB970
CB803
MF115500
MF126500
POWER (1) P.C.B.
OPERATION (2) P.C.B.
Sub chassis unit
サブシャーシユニット
FL (2) P.C.B.
FL (1) P.C.B.
Ground lead
アース線
