16
RX-V1800/HTR-6190/DSP-AX1800
RX-V1800/HTR-6190/
DSP-AX1800

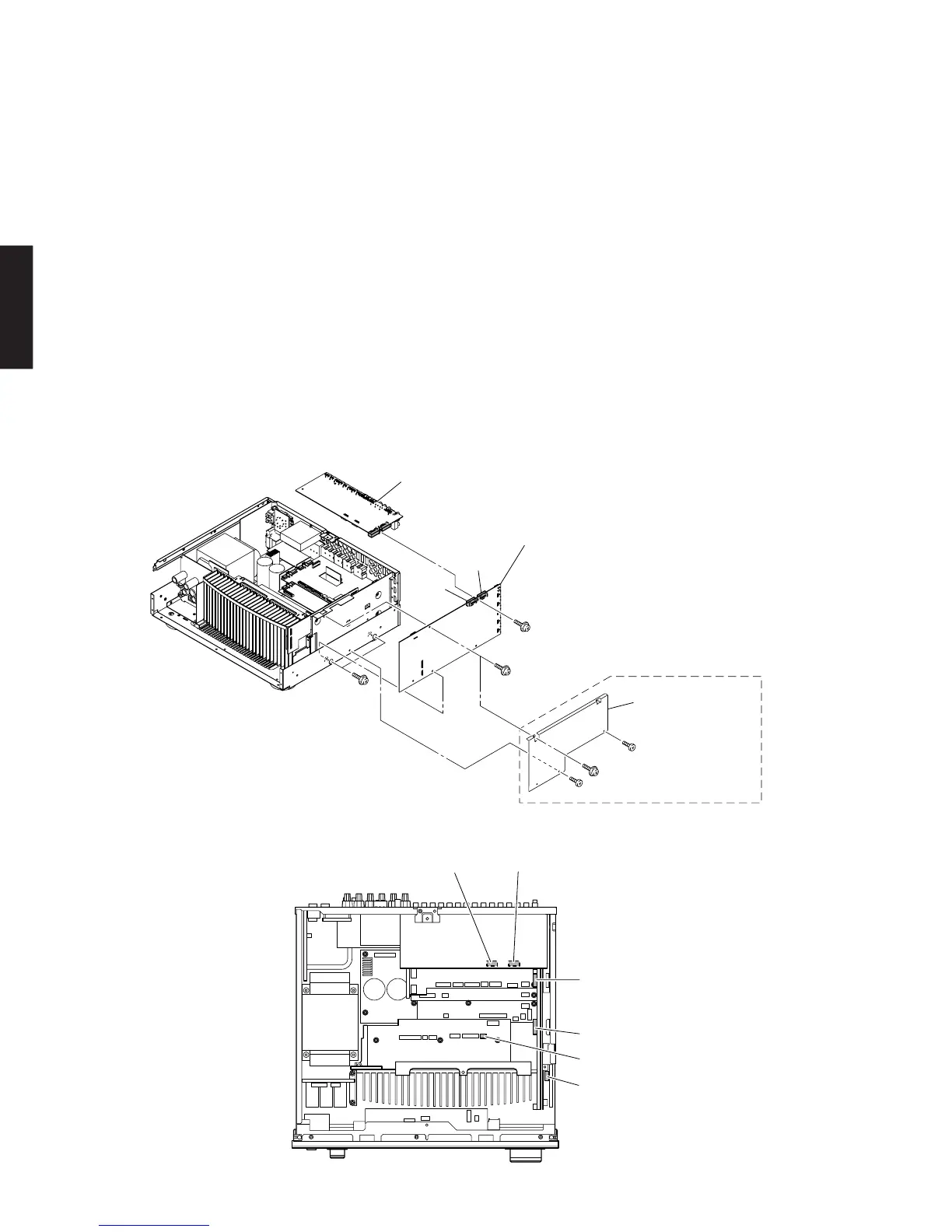

Fig. 4
Fig. 5
CB957
CB23
CB953
CB188
CB203CB204
4．D-VIDEOP.C.B.の外し方
a. 8のネジ2本、9のネジ1本を外します。（Fig.4）
b. シールドケースカバーを取り外します。（Fig.4）
c. 0のネジ3本を外します。（Fig.4）
d. Bのネジ6本を外します。（Fig.6）
e. CB188、CB204、CB953、CB957を外します。（Fig.5）
f. CB121、CB122を外し、D-VIDEOP.C.B.を取り外しま
す。ただし、D-VIDEOP.C.B.は、A-VIDEOP.C.B.と直
接コネクター接続されています。（Fig.4）
5. A-VIDEOP.C.B.の外し方
a. Cのネジ10本を外します。（Fig.6）
b. CB23、CB203を外します。（Fig.5）
c. A-VIDEOP.C.B.を取り外します。（Fig.4）
4. Removal of D-VIDEO P.C.B.
a. Remove 2 screws (8) and screw (9). (U, C, T, B, G, E
models) (Fig. 4)
b. Remove the shield case cover. (U, C, T, B, G, E models)
(Fig.4)
c. Remove 3 screws (0). (Fig. 4)
d. Remove screw (A). (R, K, A, L models) (Fig. 4)
e. Remove 6 screws (B). (Fig. 6)
f. Remove CB188, CB204, CB953 and CB957. (Fig. 5)
g. Remove CB121, CB122 and then remove the D-VIDEO
P.C.B. which is connected directly to the A-VIDEO
P.C.B. with connectors. (Fig. 4)
5. Removal of A-VIDEO P.C.B.
a. Remove 6 screws (C). (Fig. 6)
b. Remove CB23, CB203. (Fig. 5)
c. Remove the A-VIDEO P.C.B.. (Fig. 4)
A
8
8
0
0
9
A-VIDEO P.C.B.
D-VIDEO P.C.B.
CB121
CB122
Shield case cover
シールドケースカバー
U, C, T, B, G, E, J models
(R, K, A, L models)
