18
RX-V1800/HTR-6190/DSP-AX1800
RX-V1800/HTR-6190/
DSP-AX1800

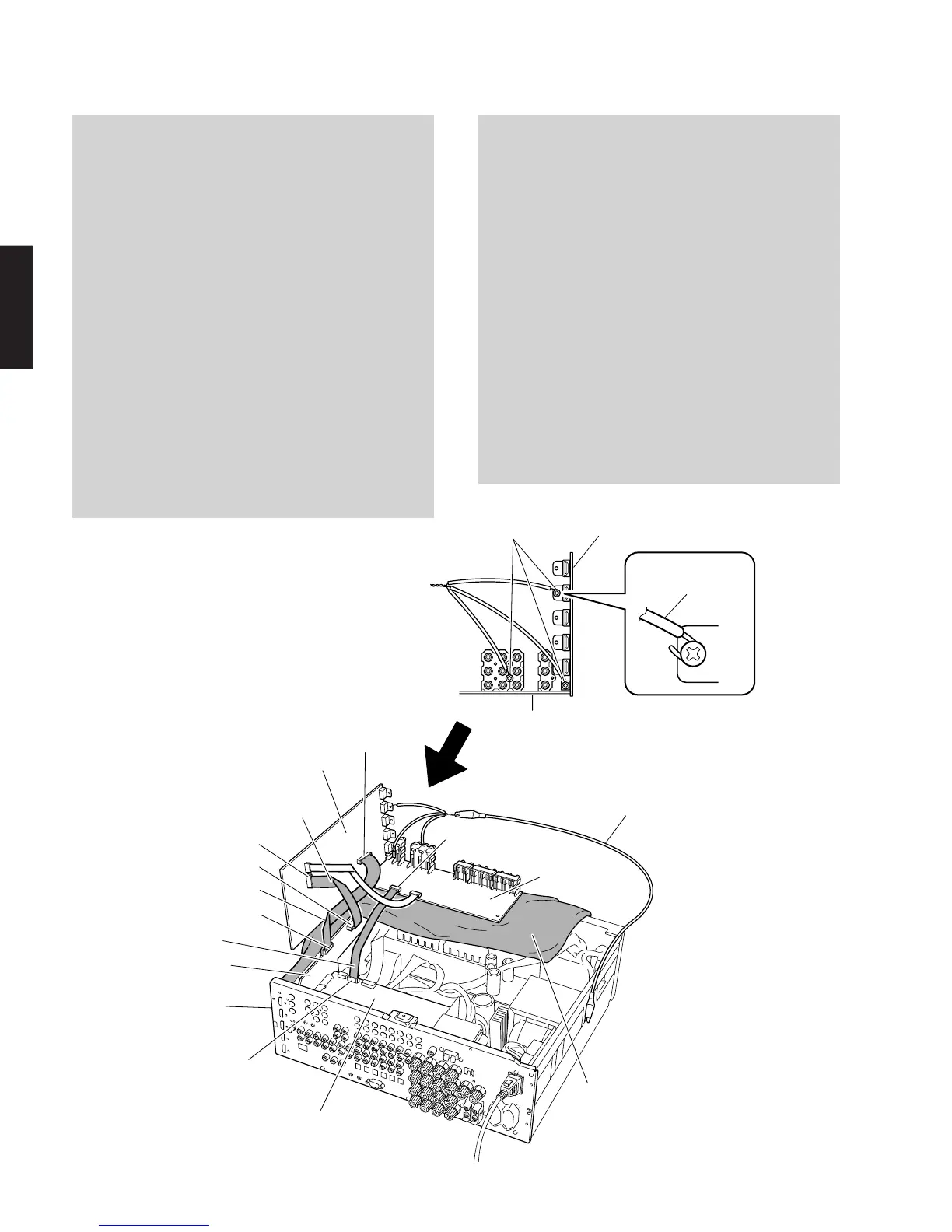

Fig. 7
When checking the D-VIDEO and A-VIDEO P.C.B.s:
• Put the rubber sheet and cloth over the equipment.
Then place the P.C.B.s upside down on the cloth and
check it. (Fig. 7)
• Reconnect all cables (connectors) that have been dis-
connected. Be sure to use the extension cable before
servicing the following section.
FL (2) P.C.B. CB953_D-VIDEO P.C.B. CB102:
MFA20250 (20P, 250mm)
FUNCTION (1) P.C.B. CB410_A-VIDEO P.C.B. CB203:
MF111350 (11P, 350mm)
FL (2) P.C.B. CB957_D-VIDEO P.C.B. CB186:
MFA18350 (18P, 350mm)
• When connecting the flexible flat cable, be careful
with polarity.
• In this unit, the ground of P.C.B.s shown below is con-
nected to the rear panel. When these P.C.B.s are re-
moved from the rear panel, connect the ground point
to the rear panel or chassis, using a ground lead wire
or the like. (Fig. 7)
D-VIDEO P.C.B. ST101 (Ground)
D-VIDEO P.C.B. CB103 (HDMI IN1)
A-VIDEO P.C.B. PJ204 (COMPONENT VIDEO)
D-VIDEO、A-VIDEOP.C.B.チェックをする場合には：
・ 本機の上にゴムシートと布を敷き、その上にP.C.B.を
裏返しに置いてチェックします。（Fig.7）
・ 外したケーブル（コネクター）をすべて接続します。た
だし次の区間は、サービス用延長ケーブルを使用して
ください。
FL（2）P.C.B.CB953D-VIDEOP.C.B.CB102：
MFA20250（20P,250mm）
FUNCTION（1）P.C.B.CB410A-VIDEOP.C.B.CB203：
MF111350（11P,350mm）
FL（2）P.C.B.CB957D-VIDEOP.C.B.CB186：
MFA18350（18P,350mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
・ 本機ではP.C.B.のアースがリアパネルに接続されてい
ます。これらのP.C.B.をリアパネルより取り外した場
合は、リード線等でアースポイントをリアパネルまた
はシャーシに接続してください。（Fig.7）
D-VIDEOP.C.B.ST101（Ground）
D-VIDEOP.C.B.CB103（HDMIIN1）
A-VIDEOP.C.B.PJ204（COMPONENTVIDEO）
D-VIDEO P.C.B.
FL (2) P.C.B.
FUNCTION (1) P.C.B.
Rear panel
リアパネル
Ground lead
アース線
Rubber sheet and cloth
ゴムシートと布
D-VIDEO P.C.B.
A-VIDEO P.C.B.
MF111350
MFA20250
MFA18350
CB953
CB186
CB957
CB102
CB410
CB203
Ground lead
アース線
Ground point
アースポイント
A-VIDEO P.C.B.
