ABCDEFGH I J
1
2
3
4
5
6
7
RX-V1800/HTR-6190/DSP-AX1800
173
1-1
1-7
1-4
2-1
2-1
2-1
2-1
2-1
1-3
1-2
2-55
2-15
2-55
2-28
2-31
2-29
2-36
2-36
2-55
2-55
2-55
2-27
2-22
2-38
2-52
2-56
2-32
2-55
2-33
2-55
2-23
2-53
2-53
(3)
2-55
2-52
2-55
2-52
2-26
2-25
2-46
2-30
2-24
2-55
2-14
(2)
(1)
9
(1)
(5)
(4)
✻ New Parts ＊新規部品
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
* 1‑1 WK275700 FRONTPANEL AX1800GD J フロントパネル
* 1‑1 WK275800 FRONTPANEL V1800GD RTKL フロントパネル
* 1‑1 WK275600 FRONTPANEL V1800BL フロントパネル
* 1‑1 WK497700 FRONTPANEL 6190BL フロントパネル
* 1‑1 WK275900 FRONTPANEL V1800TI フロントパネル
1‑2 WF121100 BUTTONLENS ボタンレンズ 01
1‑3 WH186000 ESCUTCHEOND5 GD エスカッションＤ５ 02
1‑3 WH185800 ESCUTCHEOND5 BL エスカッションＤ５
1‑3 WH186100 ESCUTCHEOND5 TI エスカッションＤ５
1‑4 WH384900 ESCUTCHEONPJ GD エスカッションＰ 01
1‑4 WH384800 ESCUTCHEONPJ BL エスカッションＰ
1‑4 WH385000 ESCUTCHEONPJ TI エスカッションＰ
1‑7 V6034200 EMBLEM GD,6190BL エンブレム 03
1‑7 V6034100 EMBLEM V1800BL,TI エンブレム 03
2‑1 WH567200 P.C.B.ASS'Y OPERATION J ＰＣＢ オペレーション 12
2‑1 WH567300 P.C.B.ASS'Y OPERATION UCRTKABGEL ＰＣＢ オペレーション
2‑14 MF115140 FLEXIBLEFLATCABLE 15P140mmP=1.25 カード電線 Ｃ＆Ｃ 03
2‑15 MF126100 FLEXIBLEFLATCABLE 26P100mmP=1.25 カード電線 Ｃ＆Ｃ 01
* 2‑22 WK499100 SUBPANEL GD J サブパネル
* 2‑22 WK499000 SUBPANEL GD RTKL サブパネル
* 2‑22 WK498900 SUBPANEL BL サブパネル
* 2‑22 WK499200 SUBPANEL TI サブパネル
2‑23 V9126500 SHAFT シャフト 01
* 2‑24 WK497400 WINDOWPANEL ウインドウ
2‑25 WF551400 ESCUTCHEONVR GD エスカッション／ＶＲ 02
2‑25 WF550600 ESCUTCHEONVR BL エスカッション／ＶＲ
2‑25 WF551500 ESCUTCHEONVR TI エスカッション／ＶＲ
2‑26 V6002000 BUTTOND5 GD ボタン Ｄ５ 01
2‑26 V6001900 BUTTOND5 BL ボタン Ｄ５ 01
2‑26 WG290000 BUTTOND5 TI ボタン Ｄ５
2‑27 WD431900 ESCUTCHEONINPUT GD J
エスカッションＩＮＰＵＴ 07
2‑27 WF550300 BUTTONPOWER GD RTKL ボタン／パワー 03
2‑27 WF550200 BUTTONPOWER BL ボタン／パワー
2‑27 WF550400 BUTTONPOWER TI ボタン／パワー
* 2‑28 WK276700 PANELLID GD J パネル／リッド
* 2‑28 WK276600 PANELLID GD RTKL パネル／リッド
* 2‑28 WK276500 PANELLID BL UC パネル／リッド
* 2‑28 WK498000 PANELLID BL RABGE パネル／リッド
* 2‑28 WK498100 PANELLID TI BGEL パネル／リッド
* 2‑29 WK500000 PLATESP GD J プレート／ＳＰ
* 2‑29 WK499900 PLATESP GD RTKL プレート／ＳＰ
* 2‑29 WK499700 PLATESP BL UC プレート／ＳＰ
* 2‑29 WK499800 PLATESP BL RABGE プレート／ＳＰ
* 2‑29 WK500200 PLATESP TI BGEL プレート／ＳＰ
2‑30 V6005100 HINGEL GD ヒンジ Ｌ 01
2‑30 V6005000 HINGEL BL ヒンジ Ｌ
2‑30 V6005200 HINGEL TI ヒンジ Ｌ
2‑31 V6005400 HINGER GD ヒンジ Ｒ 01
2‑31 V6005300 HINGER BL ヒンジ Ｒ
2‑31 V6005500 HINGER TI ヒンジ Ｒ
2‑32 V4593300 SPRINGLID スプリングリッド
2‑33 V9124600 DAMPERGEAR ダンパーギヤ 03
2‑36 VY940400 CUSHIONLID T=0.8 クッションＬＩＤ 01
2‑38 WC144500 CUSHION 5x10 クッション
2‑46 WC308000 SPACERHINGE スペーサヒンジ 01
2‑52 WE774800 BINDHEADP‑TIGHTSCREW 3x8MFZN2W3 バインドＰタイトネジ 01
2‑53 WE973700 BINDHEADP‑TIGHTSCREW 2.6x6MFZN2W3 バインドＰタイトネジ 01
2‑55 WG959600
PWHEADTAPPINGB‑T.SCREW 3x6‑8MFZN2W3 ＰＷヘッドＢタイトネジ
2‑56 WE774600 SCREWIC 3x18MFZN2W3 スクリュー ＩＣ 01
* 9 WK648100 P.C.B.ASS'Y FL J ＰＣＢ ＦＬ
* 9 WK648200 P.C.B.ASS'Y FL UCRTKABGEL ＰＣＢ ＦＬ

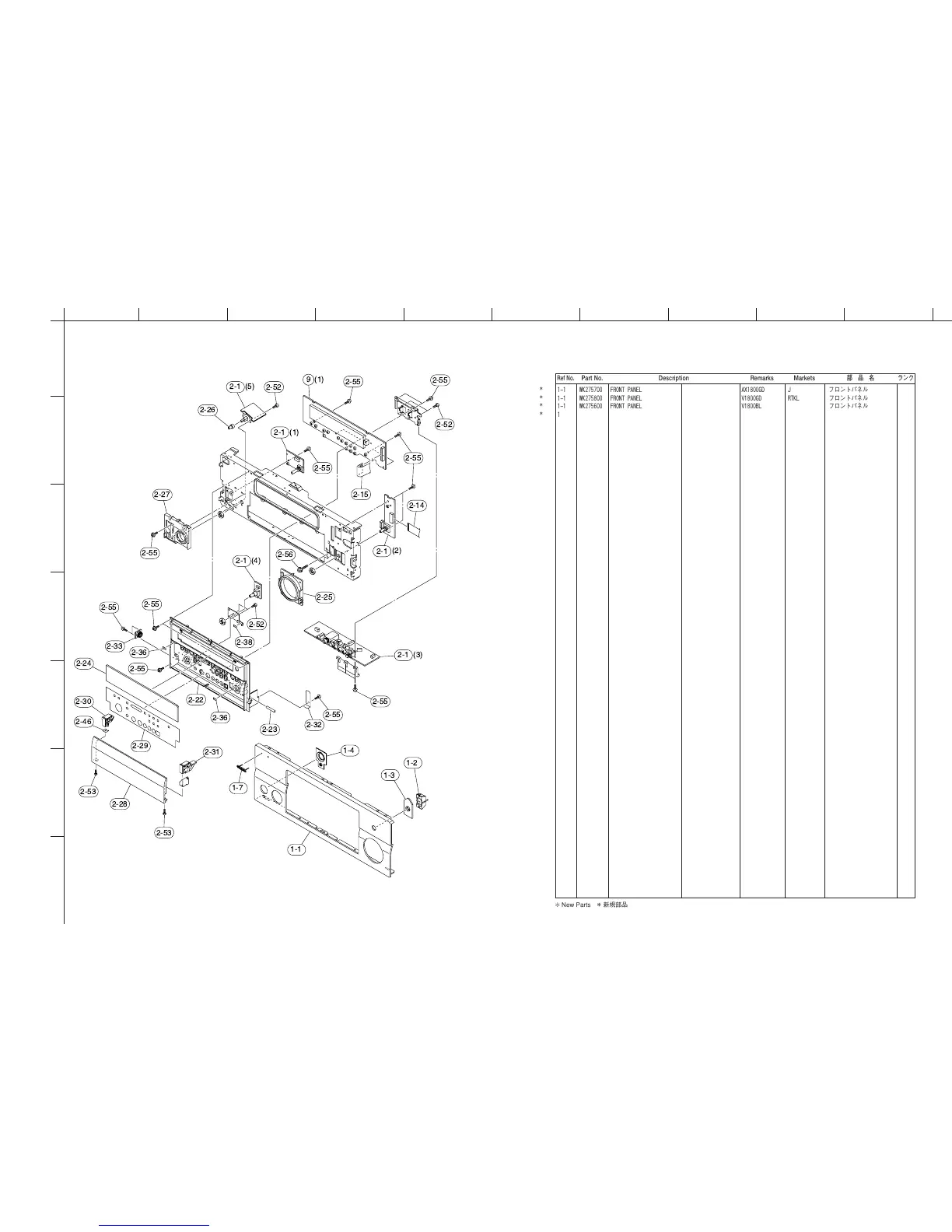

• FRONT PANEL and SUB CHASSIS UNIT
