41
RX-V1800/HTR-6190/DSP-AX1800
RX-V1800/HTR-6190/
DSP-AX1800
DSP1DA70Y DSP2DA70YLC89057
Analog
Digital
A/D
DIR
DECODE
DSP
POST
PROCESSING
DSP
PCM1804
SL/SR
DIRL/R
C
PL/PR
SBL/SBRorPL/PR
SWL/SWR
L/R
L/R
64Mbit
SDRAM
ADL/R
FULL BIT
• The signal is output in digital full bit without including
the head margin.
• The SWFR signal is output but not in digital full bit.
FULLBIT
・ ヘッドマージンを含まず、デジタルフルビットで出力
されます。
・ SWFRは出力されますが、デジタルフルビットではあ
りません。
DSP THROUGH
(ANALOG)
(Shaded items not used in this mode)

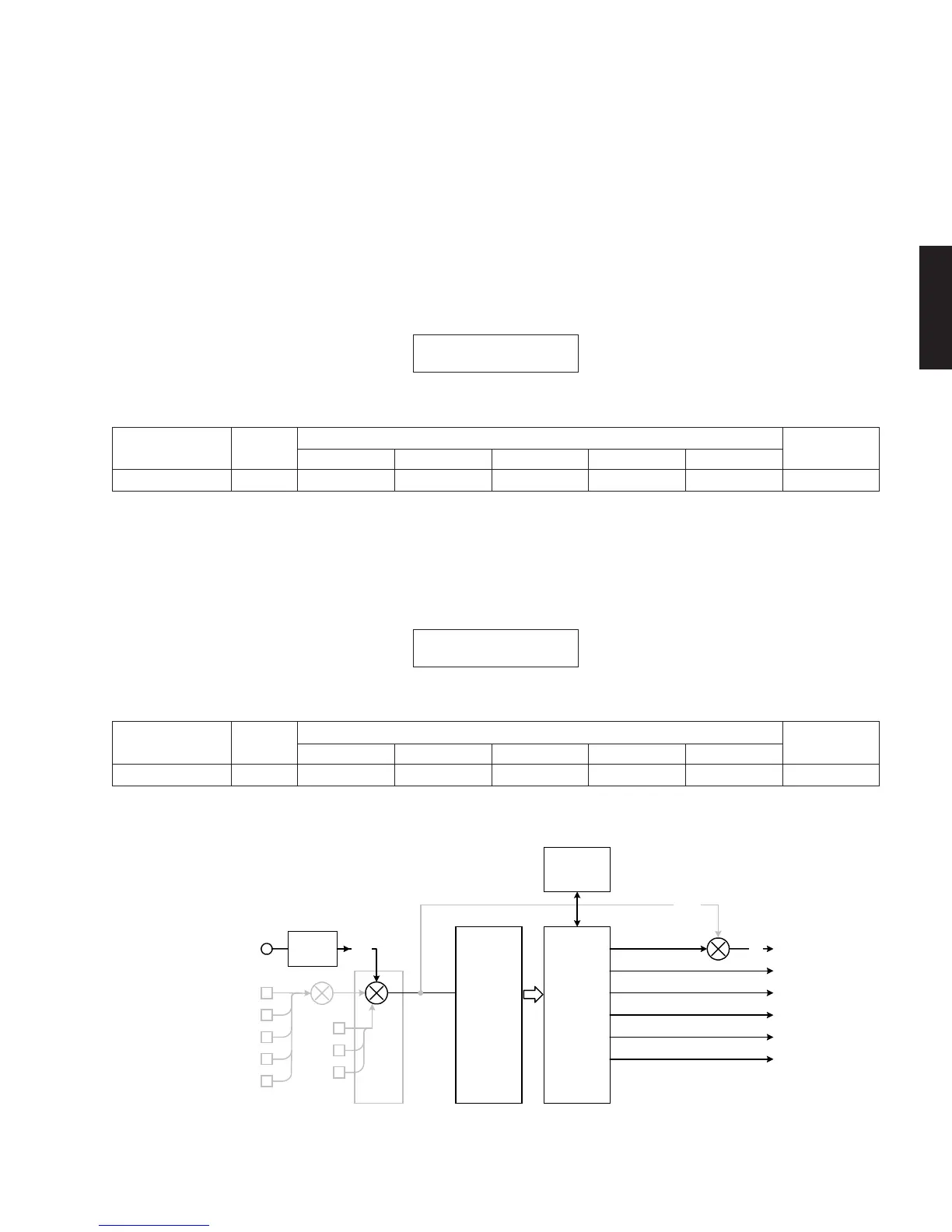

• Details of Self-Diagnostic Function menu
With full-bit output specified in some modes, it is possible
to execute 0dBFS output without head margin in each
channel.
1. DSP THROUGH
This function is for DSP2 only. Main DSP of DSP2 is
selected for FRONT output.
Using the sub-menu, it is possible to select 0dB output
level or full-bit output.
MARGIN
• The signal is output including the head margin.
● ダイアグメニュー詳細
一部のモードでフルビット指定することで、各チャンネル
のヘッドマージンを廃して0dBFS出力することが可能で
す。
1. DSPTHROUGH
DSP2のみの動作です。FRONT出力にはDSP2のMain
DSPが選択されます。
サブメニューにより、出力レベル0dB、フルビット出
力が選択可能です。
MARGIN
・ ヘッドマージンを含んで出力されます。
INPUT: DVD ANALOG
SPEAKER OUT: 1kHz, SUBWOOFER OUTPUT: 50Hz
Input level
Both ch, -20 dBm
Volume
+6.5 dB
SPEAKER OUT
FRONT
+12.5 dBm
SUBWOOFER
OUTPUT
-5.5 dBm
CENTER
+13.5 dBm
SURROUND
+13.5 dBm
SURROUND BACK
+13.5 dBm
PRESENCE
-∞
INPUT: DVD ANALOG
SPEAKER OUT: 1kHz, SUBWOOFER OUTPUT: 50Hz
Input level
Both ch, -20 dBm
Volume
+6.5 dB
SPEAKER OUT
FRONT
+12.5 dBm
SUBWOOFER
OUTPUT
-5.5 dBm
CENTER
+13.5 dBm
SURROUND
+13.5 dBm
PRESENCE
-∞
SURROUND BACK
+13.5 dBm
1.DSP THROUGH
MARGIN
1.DSP THROUGH
FULL BIT
