Yamaha QL5 - Page 20

QL5/QL1
20
1. Side Pad Assembly L, R
(Time required: About 1 minute each)
1-1 Side Pad Assembly L:
1-1-1 Remove the three (3) machine screws marked [160].
The side pad assembly L can then be removed. (Fig. 2)
1-2 Side Pad Assembly R:
1-2-1 Remove the three (3) machine screws marked [180].
The side pad assembly R can then be removed. (Fig. 2)
* Remove the side pad assembly L, R in the direction
of the arrow in Fig. 2.

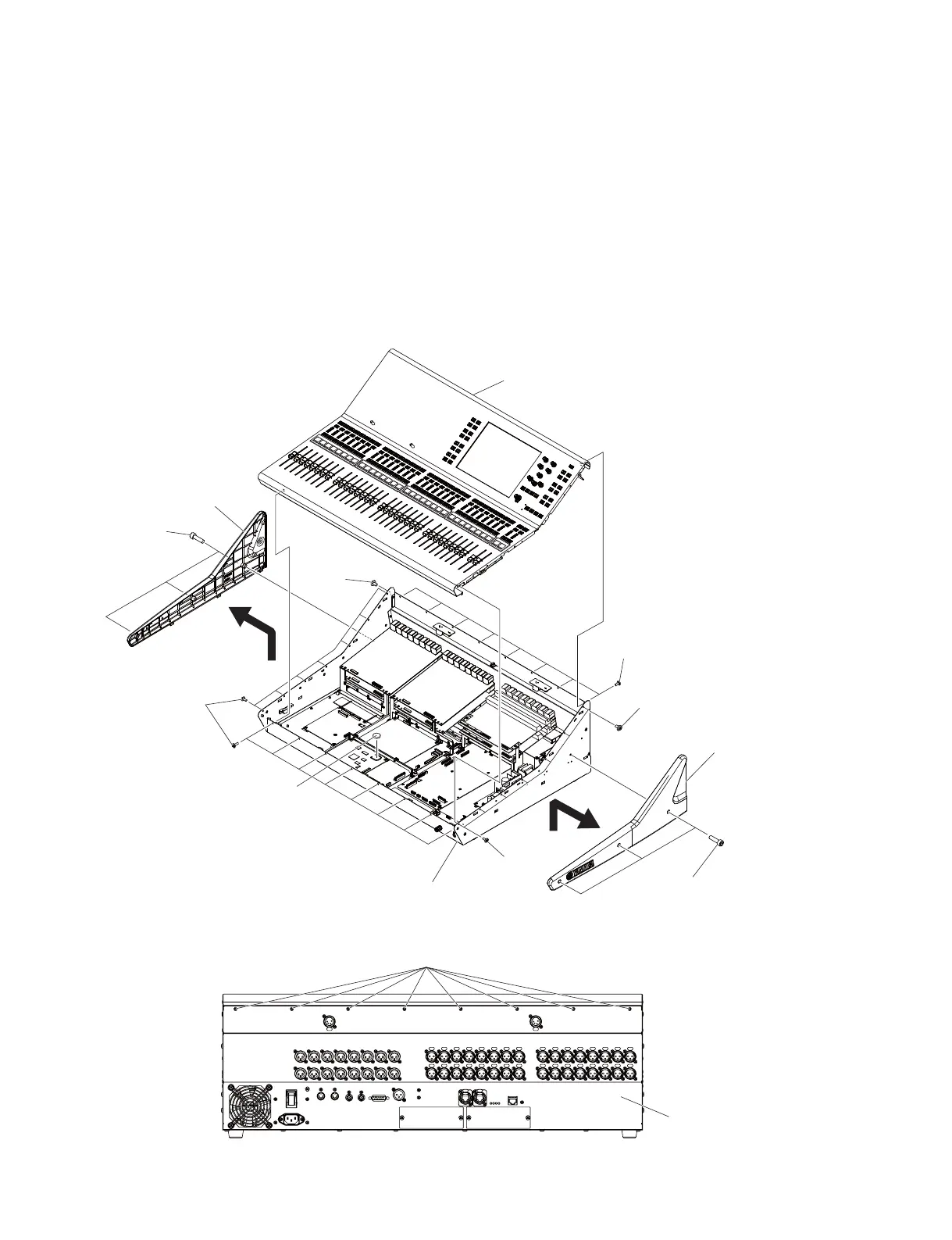

Fig. 2
（図2）

SIDE PAD ASSEMBLY R
（サイドパッド
Ass’y R
）
SIDE PAD ASSEMBLY L
（サイドパッド AssyL）
BOTTOM L ASSEMBLY
（ボトムLAssy）
LITHIUM BATTERY
（リチウム電池）
CONTROL PANEL L ASSEMBLY
（コンパネLAssy）
[160]
[180]
[130]
[140]
[140]
[130]
[130]
BOTTOM L ASSEMBLY
（ボトムLAssy）
[130]
<Rear view（裏面）>
1. サイドパッドAss'yL,R
（所要時間：各約1分）
1-1 サイドパッド Ass'yL：
1-1-1 [160] の六角孔付ボルト 3 本を外して、サイドパッ
ド Ass'yL を外します。（図 2）
1-2 サイドパッド Ass'yR：
1-2-1 [180] の六角孔付ボルト 3 本を外して、サイドパッ
ド Ass'yR を外します。（図 2）
 ※ サイドパッド Ass'yL,R を取り外す際は、図 2 で示す
矢印の方向へ外します。
