Yamaha QL5 - Page 45

QL5/QL1
45

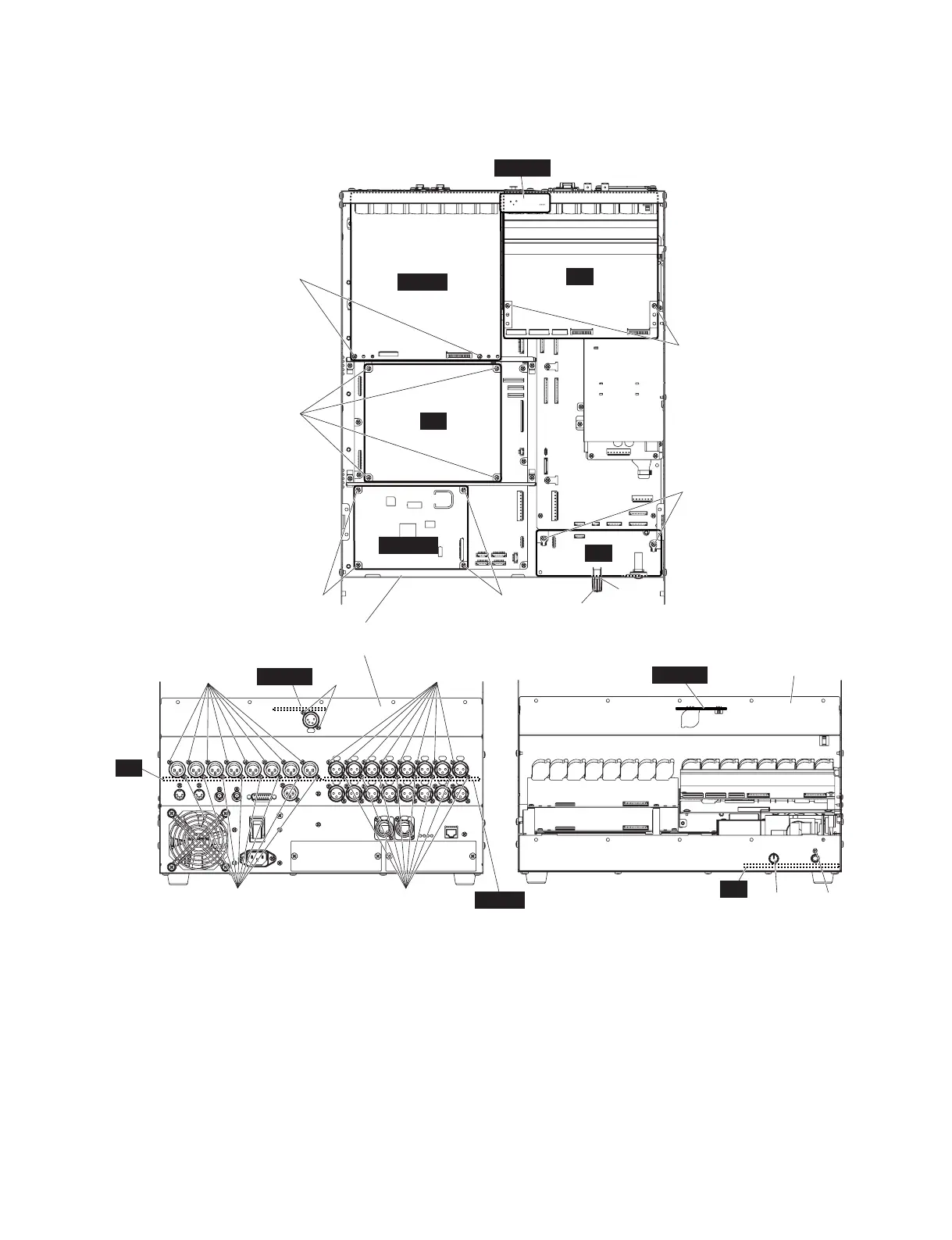

Fig. 5
（図5）
[700A]
[220]
[700B]
[700A]
[150B]
[780]
[150A]
[850]
[850]
[130]
<Top view（上面）>
<Front view（前面）>
CPUQL
LAMP1
HAAD
LAMP1
LAMP1
FX
DA
HP
HP
<Rear view（裏面）>
BOTTOM S ASSEMBLY
（ボトムSAssy）
BOTTOM S ASSEMBLY
（ボトムSAssy）
[730]
(1/2)
HAAD
(1/2)
DA
[720]
[720]
[770]
[770]
A-2. FX シート
（所要時間：約 6 分）
A-2-1 サイドパッド Ass'yL,R を外します。（1 項参照）
A-2-2 コンパネ SAss'y を固定します。（2 項参照）
A-2-3 [700B] のネジ 4 本を外して、FX シートを外しま
す。（図 5）
A-2. FX Circuit Board
(Time required: About 6 minutes)
A-2-1 Remove the side pad assembly L and R. (See Procedure 1)
A-2-2 Fix the control panel S assembly. (See procedure 2)
A-2-3 Remove the four (4) screws marked [700B]. The FX
circuit board can then be removed. (Fig. 5)
