Yamaha QL5 - INITIALIZATION

QL5/QL1
55

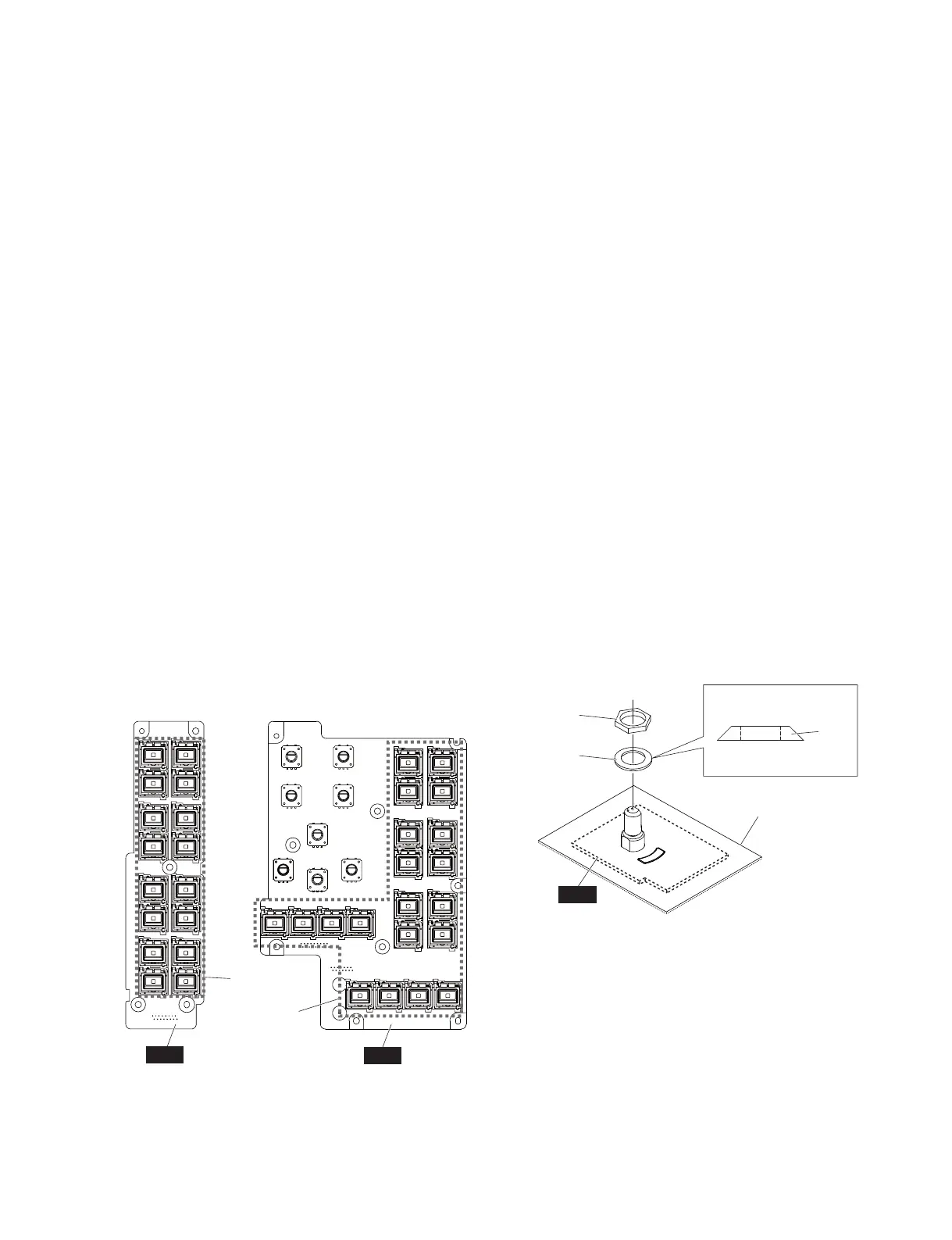

Fig. 12
（図12）
Fig. 13
（図13）
B-4. PNR Circuit Board
(Time required: About 9 minutes)
B-4-1
Remove the side pad assembly L and R. (See Procedure 1)
B-4-2 Remove the control panel S assembly. (See procedure 2)
B-4-3 Remove the encorder knob marked [430], the two
(2) encorder knobs marked [440], the encorder knob
marked [450], the encorder knob marked [460] and
the three (3) encorder knobs marked [470] from the
control panel side. (Fig. 11)
B-4-4 Remove the nine (9) screws marked [230]. The PNR
circuit board can then be removed. (Fig. 11)
* The PNR circuit board contains the following
buttons. (Fig. 12)
· [30a]: Button S (Small) Square 20 pcs.
B-5. ENC Circuit Board
(Time required: About 6 minutes)
B-5-1
Remove the side pad assembly L and R. (See Procedure 1)
B-5-2 Remove the control panel S assembly. (See procedure 2)
B-5-3 Remove the T-T knob marked [480] from the control
panel side. (Fig. 11)
B-5-4 Remove the nut marked [372] and the spring washe
marked [371]. The ENC circuit board can then be
removed. (Fig. 13)
* When installing the ENC circuit board, refer to
Fig.1
3
and take note of the direction of the spring
washer marked [371].
B-4. PNR シート
（所要時間：約 9 分）
B-4-1 サイドパッド Ass'yL,R を外します。（1 項参照）
B-4-2 コンパネ SAss'y を外します。（2 項参照）
B-4-3 コントロールパネル面より、[430] のエンコーダー
ノブ 1 個、[440] のエンコーダーノブ 2 個、[450]
のエンコーダーノブ 1 個、[460] のエンコーダー
ノブ 1 個、[470] のエンコーダーノブ 3 個を外し
ます。（図 11）
B-4-4 [230] のネジ 9 本を外して、PNR シートを外しま
す。（図 11）
 ※ PNR シートには、下記のボタンがついています。
  （図 12）
  ・[30a]：ボタン（小）四角 20 個
B-5. ENC シート
（所要時間：約 6 分）
B-5-1 サイドパッド Ass'yL,R を外します。（1 項参照）
B-5-2 コンパネ SAss'y を外します。（2 項参照）
B-5-3 コントロールパネル面より、[480] のＴ−Ｔノブ
1 個を外します。（図 11）
B-5-4 [372] の管用ナット 1 個と [371] の皿バネ座金 1
個を外して、ENC シートを外します。（図 13）
 ※ ENC シートを取り付ける際は、図 13 を参照して [371]
の皿バネ座金の向きに注意してください。
PNL
PNR
[20a] x 16
[30a] x 20
<Top view（上面）>
[371]
[371]
[372]
CONTROL PANEL L ASSEMBLY
（コンパネ LAss'y）
ENC
Top side（上側）
Bottom side（底側）
↑
↓
