Yamaha TSX-130 Service Manual

14
TSX-130/TSX-120
TSX-130/TSX-120
An Allen hex socket screwdriver
6角穴ネジ用ドライバー
Disc tray
ディスクトレ イ
Lid / リッド

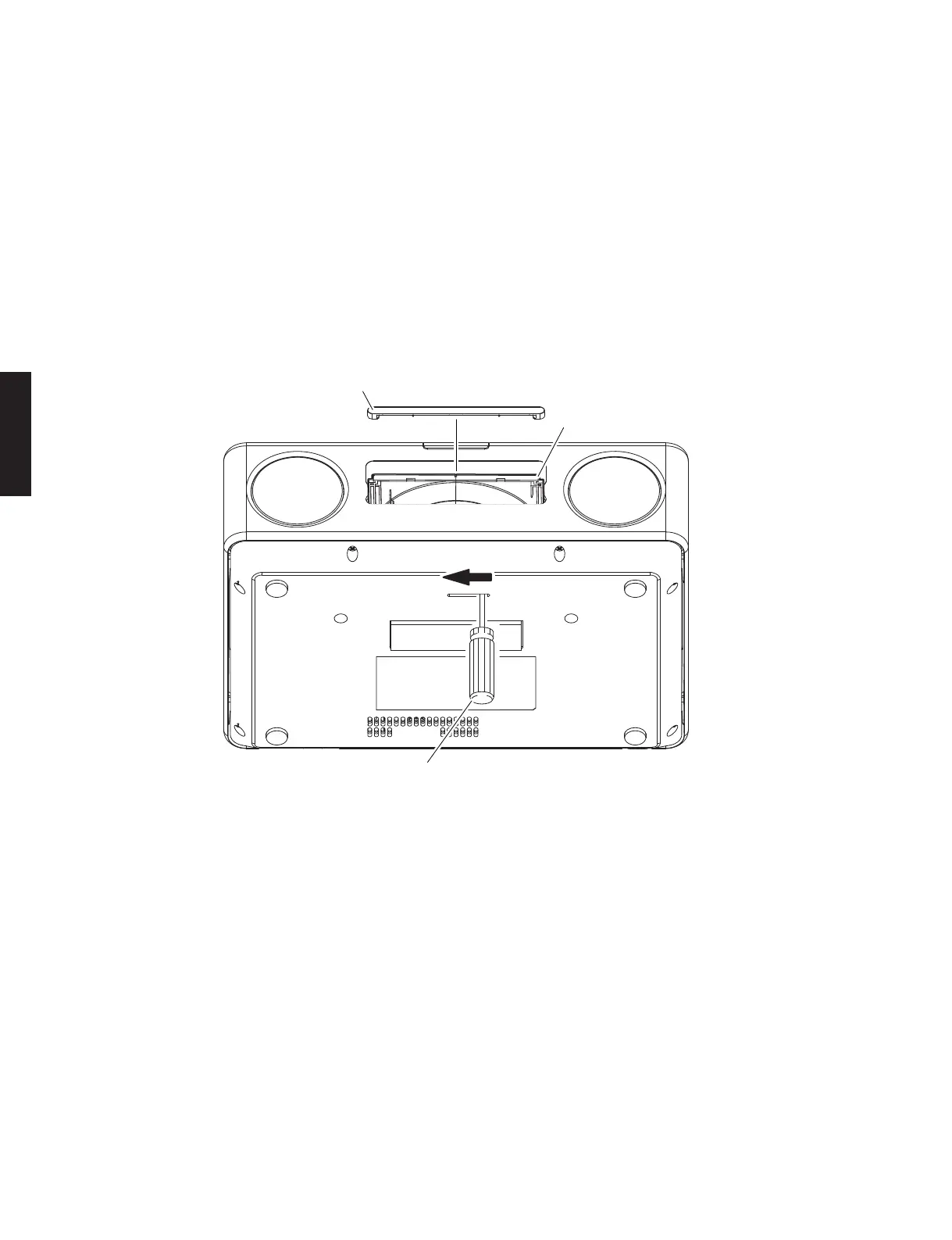

Fig. 1
■ DISASSEMBLY PROCEDURES /
分解手順
代表で、TSX-130 の分解手順を記載します。
● 手動でディスクトレイを開く方法
a. 6 角穴ネジ用ドライバー（2.5mm）で、スライダー
を図に示す矢印の方向に、ディスクトレイが出て
くるまで、動かします。（Fig.1）
b. ディスクトレイをそっと引き出します。
Disassembly procedure of TSX-130 is described to
represent similar models.
● How to manually eject the disc tray
a. Using an Allen hex socket screwdriver (2.5 mm),
move the slider in the direction indicated in the
figure below until the disc tray comes out. (Fig. 1)
b. Gently pull the disc tray comes out.

Yamaha TSX-130 Specifications

General

Impedance	6 Ω
RMS rated power	30 W
Supported radio bands	FM
Preset stations quantity	30
Type	Home audio mini system
Product color	Black
Optical disc player	Yes
Number of optical discs	1 discs
Dimensions (WxDxH)	350 x 120 x 240 mm
Media types supported	MP3, WMA
Disc types supported	CD, CD-R, CD-RW
USB 2.0 ports quantity	1

Weight and Dimensions

Weight	4000 g
