Yamaha TSX-130 Service Manual

16
TSX-130/TSX-120
TSX-130/TSX-120
Clip
クリップ
Terminal side
端子面
17 mm
(0.67")
CB604
5
MAIN P.C.B.
CB201
CB204
CB215
CB208
CB209
Loader mechanism unit
ローダーメカユニット
FM tuner
FMチューナー
POWER P.C.B.
CD P.C.B.
CB214
CB1
CB602
CB610
Connector
W601
5
6
7
7
6
8
8
9
CB7CB602
CB604
CD P.C.B.
Flexible flat cable
カード電線
CB604
Locked Unlocked
3. MAINP.C.B. の外し方
a. ⑤のネジ 4 本を外します。（Fig.3）
b. CB201、CB204、CB208、CB209、CB214、CB215 を
外します。（Fig.3）
c. MAINP.C.B. を取り外します。（Fig.3）
4. ローダーメカユニットの外し方
a. ⑥のネジ 4 本を外します。（Fig.3）
b. ローダーメカユニットをゆっくり持ち上げます。
（Fig.3）
c. CB602、コネクター W601 を外します。（Fig.3）
d. ロックを解除して CB604を外し、カード電線の端子
面をクリップ等でアースします。（Fig.3）
e. ローダーメカユニットを取り外します。（Fig.3）
5. CDP.C.B. の外し方
a. ⑦のネジ 4 本を外します。（Fig.3）
b. CB610 を外します。（Fig.3）
c. CDP.C.B. を取り外します。（Fig.3）
6. POWER（1）P.C.B. の外し方
a. ⑧のネジ 4 本を外します。（Fig.3）
b. CB1 を外します。（Fig.3）
c. POWER（1）P.C.B. を取り外します。（Fig.3）
7. FM チューナーの外し方
a. ⑨のネジ 2 本を外します。（Fig.3）
b. FM チューナーを取り外します。（Fig.3）

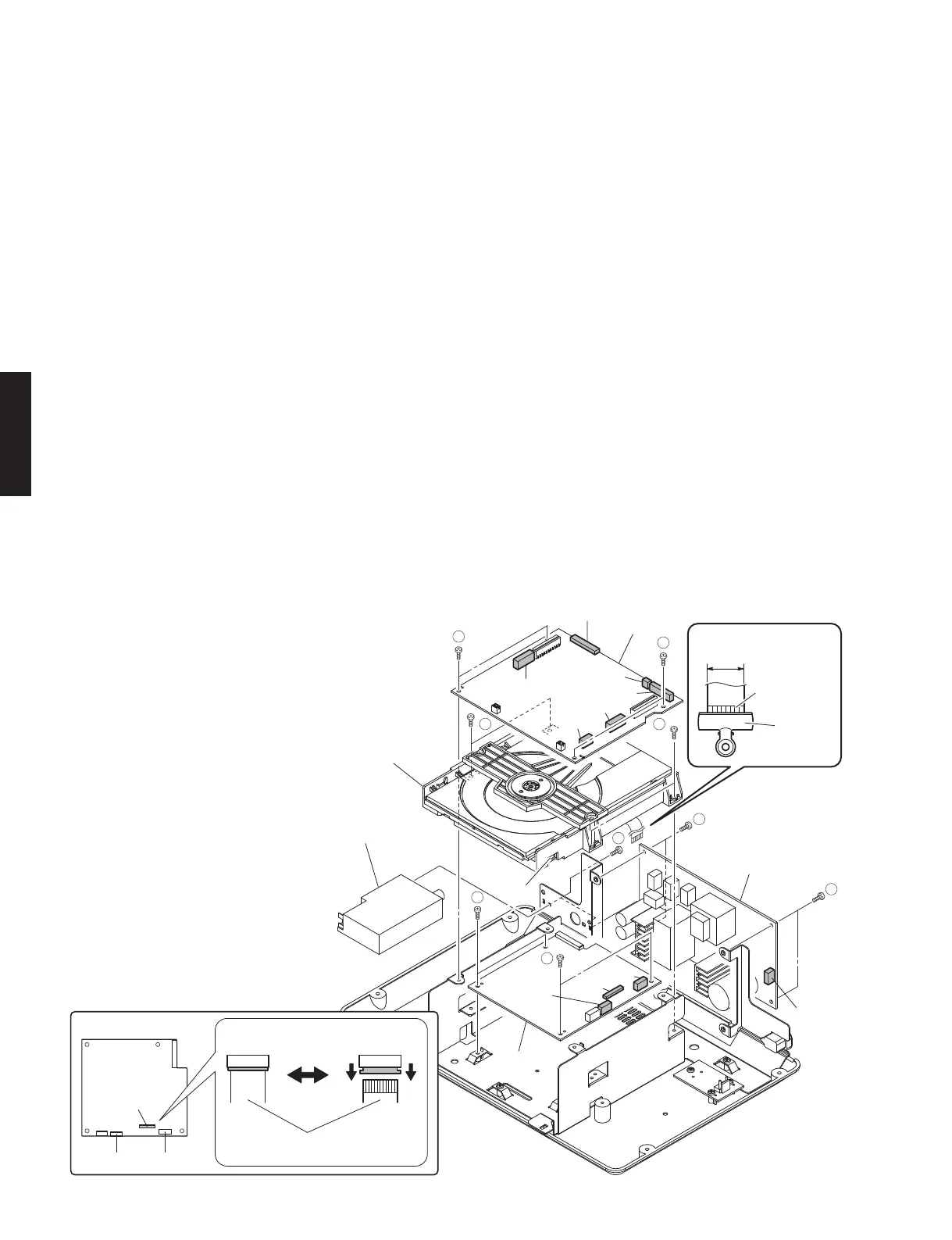

Fig. 3
3. Removal of MAIN P.C.B.
a. Remove 4 screws (➄). (Fig. 3)
b. Remove CB201,CB204,CB208,CB209,CB214 and
CB215. (Fig. 3)
c. Remove the MAIN P.C.B.. (Fig. 3)
4. Removal of Loader Mechanism Unit
a. Remove 4 screws (➅). (Fig. 3)
b. Pull up the loader mechanism unit gradually. (Fig. 3)
c. Remove CB602 and connector W601. (Fig. 3)
d. Unlock and remove CB604, and ground the terminal
side of the flexible flat cable with a clip or the like.
(Fig. 3)
e. Remove the loader mechanism unit. (Fig. 3)
5. Removal of CD P.C.B.
a. Remove 4 screws (➆). (Fig. 3)
b. Remove CB610. (Fig. 3)
c. Remove the CD P.C.B.. (Fig. 3)
6. Removal of POWER (1) P.C.B.
a. Remove 4 screws (➇). (Fig. 3)
b. Remove CB1. (Fig. 3)
c. Remove the POWER (1) P.C.B.. (Fig. 3)
7. Removal of FM Tuner
a. Remove 2 screws (➈). (Fig. 3)
b. Remove the FM tuner. (Fig. 3)
