25
TSX-130/TSX-120
TSX-130/TSX-120
While pressing these keys, turn on the power.
これらのキーを同時に押しながら、電源を入れます。
● Starting Self-Diagnostic Function in
the protection cancel mode
If the protection function works and causes hindrance to
trouble shoot, cancel the protection function as described
below, and it will be possible to enter the self-diagnostic
function mode.
(The protection functions except the excess current
detect function will be disabled.)

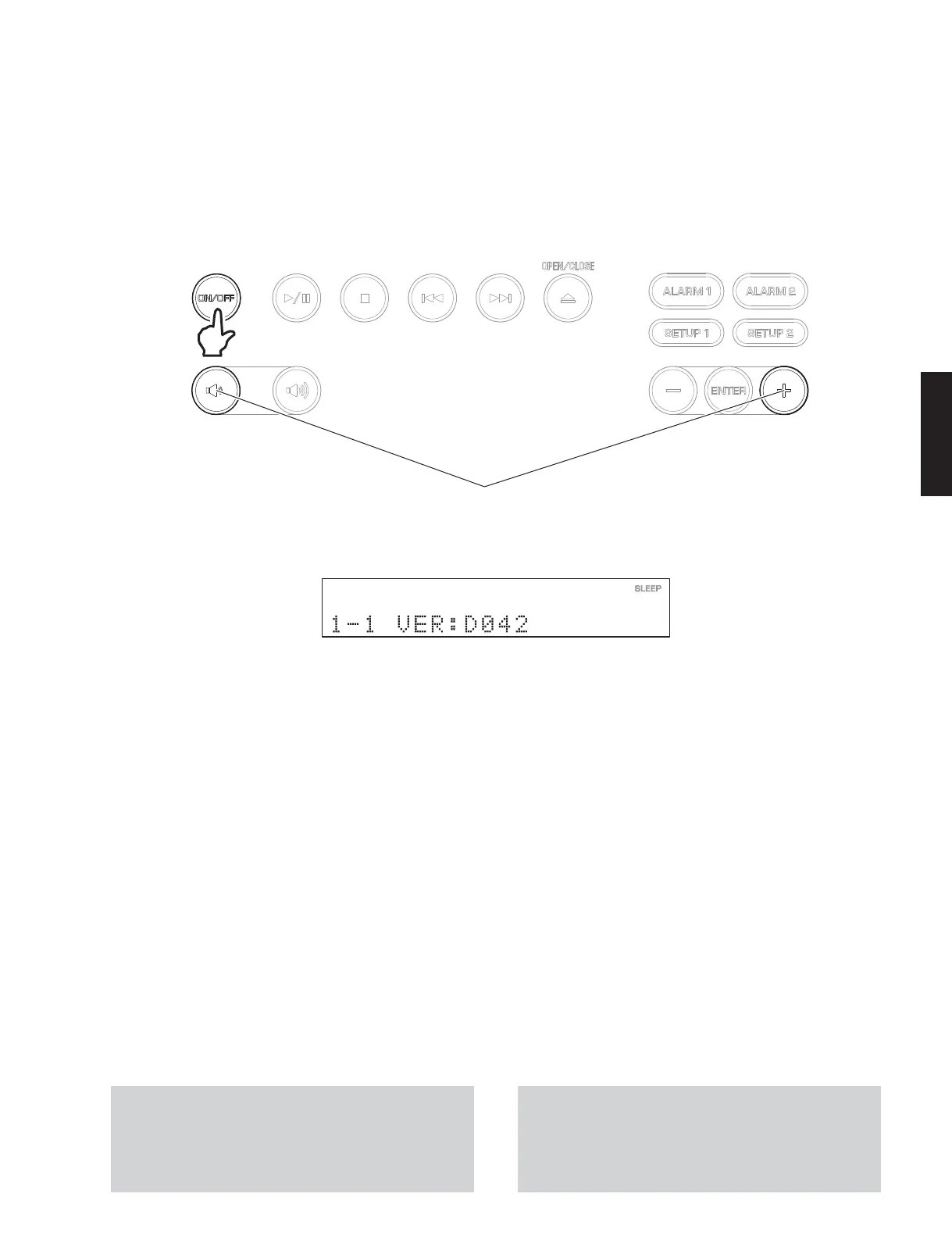

While pressing those 2 keys of this unit indicated in the
figure above, press the “ON/OFF” key to turn on the
power and keep pressing those 2 keys for 3 seconds or
longer.
The self-diagnostic function mode is activated with the
protection functions disabled.
In this mode, the “SLEEP” segment of the FL display of
this unit flashes to indicate that the mode is self-diagnos-
tic function mode with the protection functions disabled.
CAUTION!
Using this product with the protection function disabled
may cause further damage to itself. Use special care
when using this mode.
● Starting Self-Diagnostic Function
While pressing those 2 keys of this unit as indicated in the
figure below, press the “ON/OFF” key to turn on the power.
The self-diagnostic function mode is activated.
● プロテクション解除モードでの起動
プロテクションが動作することにより、故障箇所の診断
に支障をきたすような場合は、次の方法によりプロテク
ションを解除した状態でダイアグモードに入ることがで
きます。
（過電流検出以外のプロテクション動作を解除します）
本機の上図に示す 2 つのキーを押しながら “ON/OFF” キー
を押して電源を入れ、2 つのキーを 3 秒以上押し続けます。
プロテクションを解除した状態でダイアグが起動します。
このモードでは本機 FL の “SLEEP” セグメントが点滅し、
プロテクションを解除した状態でのダイアグモードであ
ることを知らせます。
● ダイアグの起動
本機の下図に示す 2 つのキーを押しながら “ON/OFF” キー
を押して電源を入れます。
ダイアグが起動します。
Keys of this unit /
本機キー
Display /
ディスプレイ表示
注意！
プロテクションを解除した状態でのダイアグモードは、
危険な状態でもプロテクションが作動しないため、動作
させると、機器を破壊することがあります。このモード
を使用する場合は十分注意してください。
