COMPONENT
IDENTIFICATION
Right Side (Viewed from
Flywheel) - 3JH5E

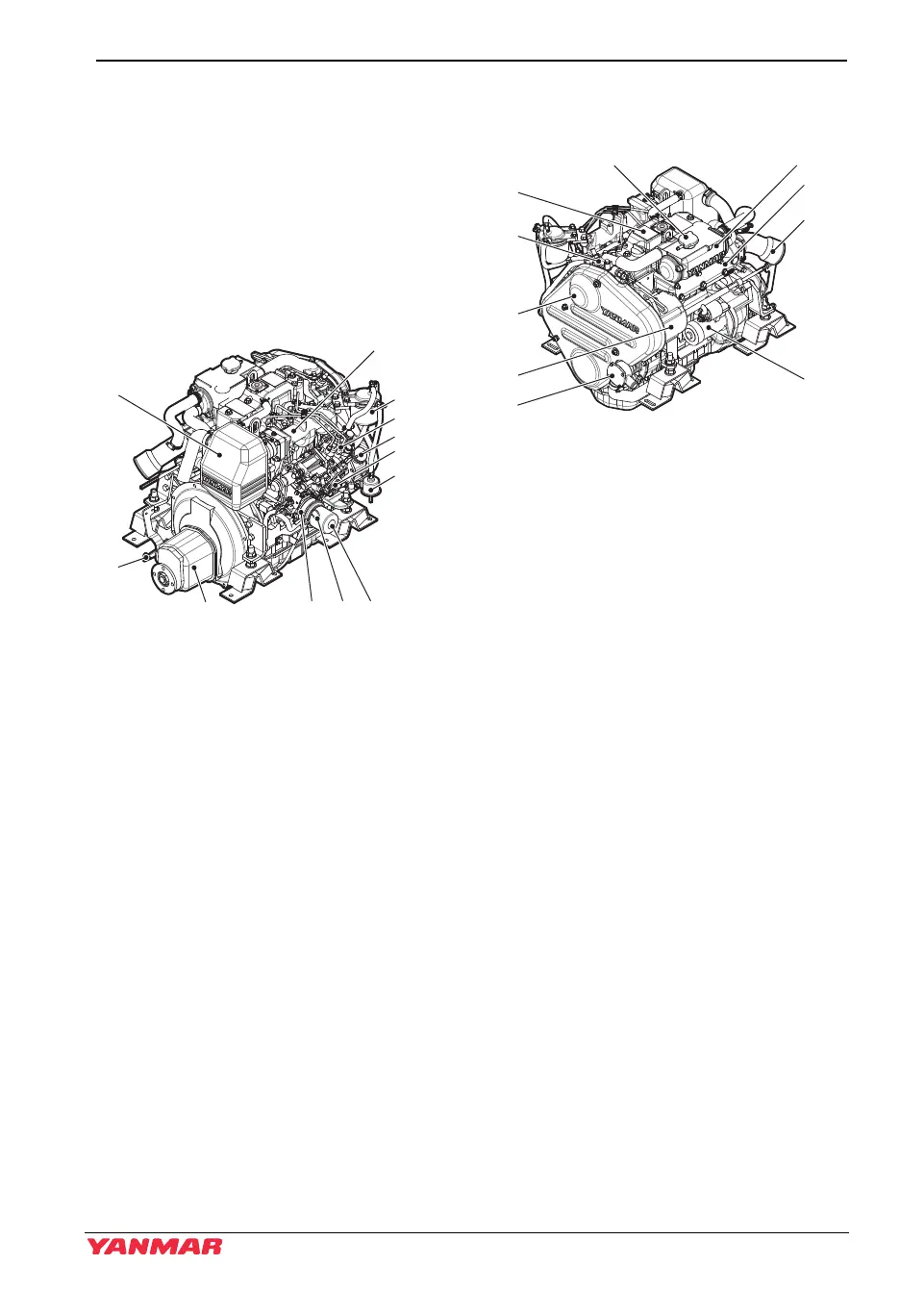

Figure 1 and Figure 2 illustrate a typical
version of a 3JH5E engine. Your engine
may have different equipment from that
illustrated.
Figure 1
1 – Intake Silencer (air cleaner)
2–Shift Lever
3–Marine Gear
4 – Oil Cooler
5 – Engine Oil Dipstick
6 – Engine Oil Filter
7 – Electric Fuel Priming Pump
8 – Fuel Feed Pump
9 – Engine Oil Filler Cap
10 – Fuel Injection Pump
11 – Fuel Filter
12 – Intake Manifold
Left Side (Viewed from Flywheel)
- 3JH5E
Figure 2
1 – Coolant Filler Cap
2 – Engine Nameplate (on rocker
arm cover)
3 – Coolant Pump
4 – Belt Cover
5–Alternator
6 – Seawater Pump
7 – Starter Motor
8 – Mixing Elbow
9 – Exhaust Manifold
10 – Coolant Tank / Heat Exchanger
(11)
(10)
(9)
(7)
(8)
(4) (5)
(6)
(12)
(1)
(2)
(3)
026097-00X
(2)
(1)
(10)
(9)
(8)
(7)
(3)
(4)
(5)
(6)
026098-00X
