4 Uso tramite la tastiera
IT 18 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Manuale di avvio rapido
 Struttura del menu e modi operativi

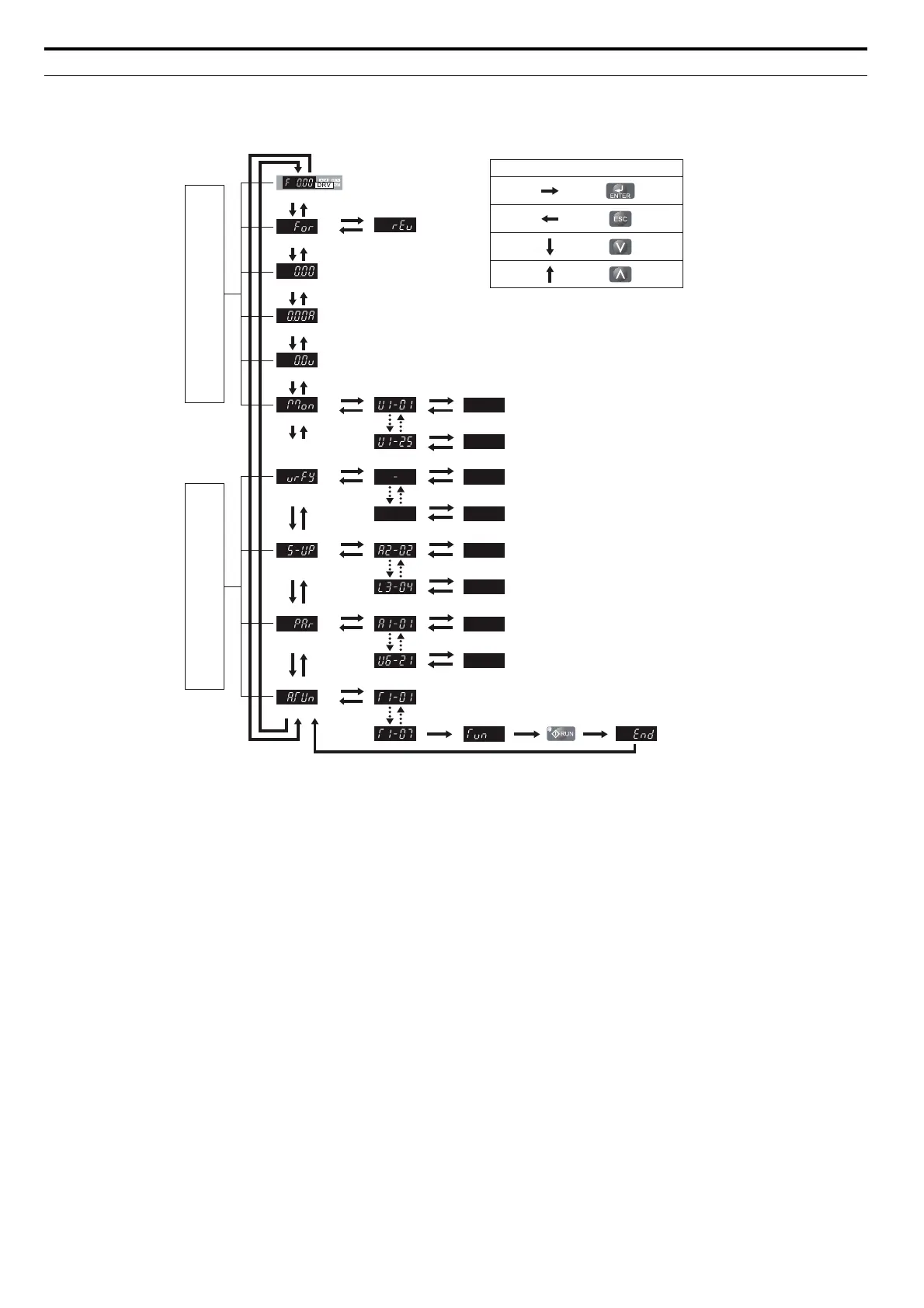

La seguente illustrazione spiega la struttura del menu del tastierino dell'operatore.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
Il LED DRV è spento.
Non è possibile avviare il motore.
:
:
:
:
Descrizione del funzionamento dei tasti
Attivare l'alimentazione (DRV lampeggia)
Selezione marcia avanti
Selezione marcia indietro
Frequenza di uscita
Corrente di uscita
Tensione di uscita
Display di monitoraggio
Menu Verifica
Modalità Configurazione
Modalità Impostazione
parametro
Autotuning
Il LED DRV è acceso.
Un comando di marcia avvierà il motore.
I display di monitoraggio vengono
utilizzati per leggere i dati
dell’inverter, quali lo stato dei
terminali, la frequenza di uscita, le
informazioni sugli errori e così via.
Nel menu Verifica sono riportati
tutti i parametri che vengono
modificati delle impostazione
predefinita.
È possibile utilizzare la modalità
Configurazione per configurare
un elenco minimo di parametri
necessari per l'esecuzione
dell'applicazione.
Nella modalità Impostazione
parametro è possibile impostare
tutti i parametri dell’inverter.
L'autotuning calcola i dati del
motore per ottenere la massime
prestazioni dalla combinazione
unità/motore.
