4 Manejo con el Teclado
SP 16 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Guía de referencia rápida
4 Manejo con el Teclado
 Operador LED
El operador LED se utiliza para programar el variador, para ponerlo en marcha y detenerlo, así como para visualizar los avisos de fallo. Los LED
muestran el estado del variador.
 Teclas y Funciones

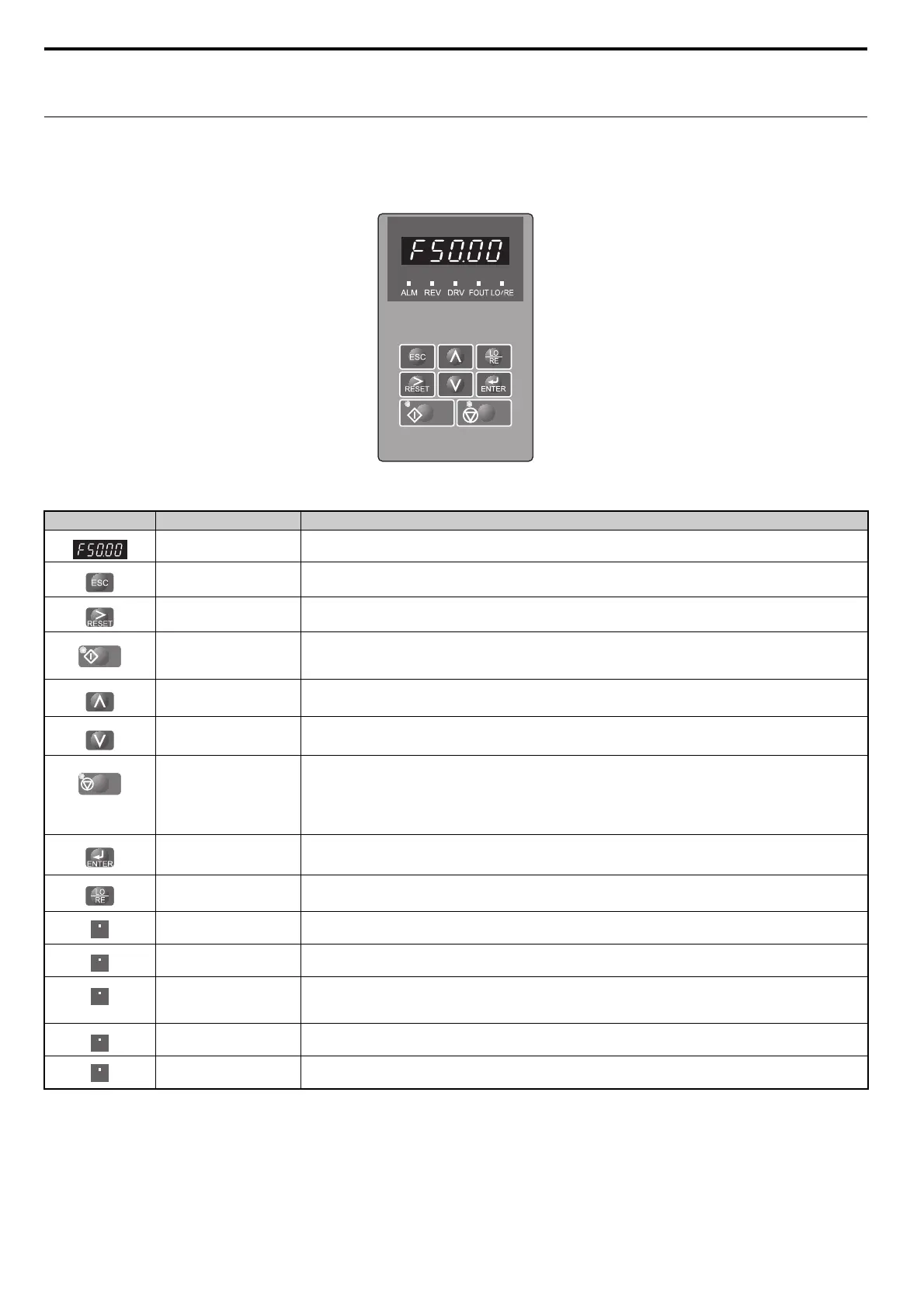

Visualizador LED Denominación Función
Pantalla de datos Muestra la frecuencia de referencia, número del parámetro, etc.
Tecla ESC Vuelve al menú anterior.
Tecla RESET
Mueve el cursor a la derecha.
Resetea un fallo.
Tecla RUN
Pone en marcha el variador en modo LOCAL. El LED Run se ilumina si la salida del variador está desactivade.
Parpadea durante la deceleración hasta la parada o cuando la frecuencia de referencia es 0.
Tecla de dirección Arriba Desplazamiento hacia arriba para seleccionar números de parámetros, valores de ajuste, etc.
Tecla de dirección Abajo Desplazamiento hacia abajo para seleccionar números de parámetros, valores de ajuste, etc.
Tecla STOP
Pone en marcha el variador en modo LOCAL. El LED Stop
• se ilumina si el variador no está accionando el motor.
• parpadea durante la deceleración en una parada rápida o en un comando de parada.
• no se enciende durante durante la operación, durante la deceleración hasta la parada, o cuando la frecuencia de
referencia es 0.
Tecla ENTER Selecciona los modos de operación o parámetros y se utiliza para guardar los valores ajustados.
Tecla de selección LO/RE Cambia el control del variador entre el operador (LOCAL) y los terminales del circuito de control (REMOTO).
LED ALM
Parpadea: el variador está en estado de alarma.
Encendido: el variador se encuentra en un estado de fallo y se interrumpe la salida.
LED REV
Encendido: el motor gira en sentido inverso.
Apagado: el motor gira en sentido normal.
LED DRV
Encendido: el variador está listo para accionar el motor.
Apagado: El variador se encuentra en la modalidad de verificación, configuración, ajuste de parámetros o
autoajuste.
LED FOUT
Encendido: la frecuencia de salida se muestra en la pantalla de datos.
Apagado: un parámetro distinto al de la frecuencia de salida se muestra en la pantalla de datos.
LED LO/RE
Encendido: El variador se encuentra en el modo LOCAL.
Apagado: El variador se encuentra en el modo REMOTO.
RUN
STOP
RUN
STOP
ALM
REV
DRV
FOUT
LO
/
RE
TOMP_C710606_75A_0_0_prePrint.pdf 136 21.12.2010 13:52:42

YASKAWA V1000 Series Specifications

General

Model	V1000 Series
Series	V1000
Output Frequency	0.1 to 400 Hz
Overload Capacity	150% for 60 seconds
Type	AC Drive
Control Method	V/f Control
Input Voltage	200-240V, 380-480V
Output Voltage	0 to Input Voltage
Power Range	0.1 to 18.5 kW
Horsepower	0.2 to 25 HP
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit, Ground Fault
Communication Interfaces	Modbus RTU
Enclosure	IP20
Ambient Temperature	-10 to +50°C
Storage Temperature	-20 to +60°C
Humidity	5 to 95% RH (non-condensing)
Cooling Method	Fan Cooled
