4 Uso tramite la tastiera
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Manuale di avvio rapido IT 17
4 Uso tramite la tastiera

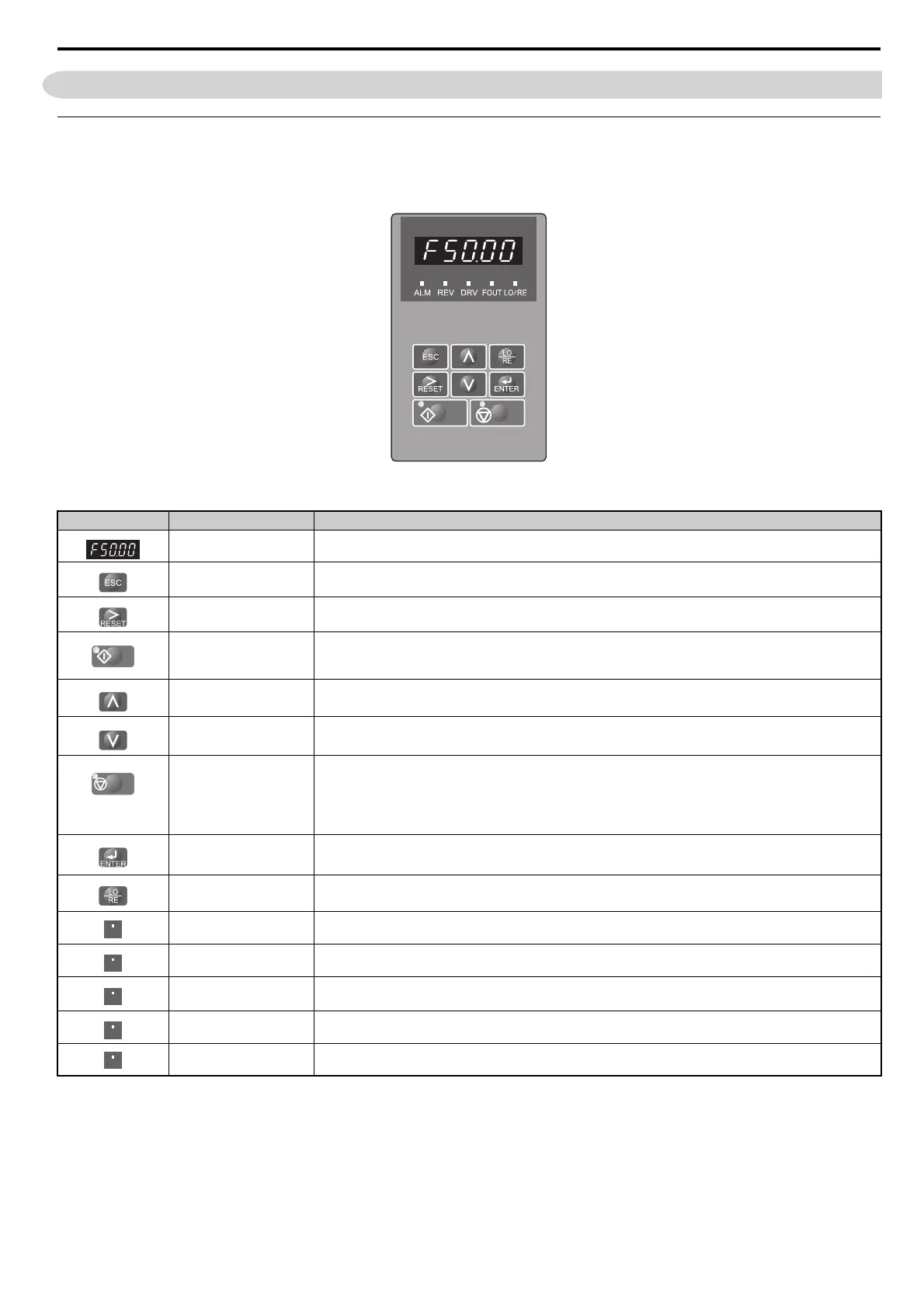

Operatore con LED
L'operatore con LED viene utilizzato per la programmazione dell'inverter, per l'inserimento/disinserimento e per la visualizzazione di segnalazioni
di errori. I LED indicano lo stato dell'inverter.
Tasti e funzioni
Display Nome Funzione
Display dati Visualizza la frequenza di riferimento, il numero del parametro, ecc.
Tasto ESC Ritorno al menu precedente.
Tasto RESET
Sposta il cursore verso destra.
Resetta un errore
Tasto RUN
Avvia l'inverter nella modalità LOCAL. Il LED Run
è illuminato quando l'inverter aziona il motore.
lampeggia durante la decelerazione fino all'arresto oppure se la frequenza di riferimento è 0.
Tasto di direzione verso
l'alto
Consente di sfogliare verso l'alto per selezionare i numeri dei parametri, i valori di regolazione ecc.
Tasto di direzione verso il
basso
Consente di sfogliare verso il basso per selezionare i numeri dei parametri, i valori di regolazione, ecc.
Tasto STOP
Avvia l'inverter nella modalità LOCAL. Il LED Stop
• è illuminato quando l'inverter non aziona il motore.
• lampeggia durante la decelerazione di un arresto rapido oppure in caso di un comando di arresto.
• non lampeggia durante il funzionamento, durante la decelerazione fino all'arresto oppure se la frequenza di
riferimento è 0.
Tasto ENTER Seleziona i modi operativi o i parametri ed è utilizzato per la memorizzazione di regolazioni.
Tasto di selezione LO/RE
Commuta il comando dell'inverter tra il comando tramite l'operatore (LOCAL) ed il comando tramite i morsetti
del circuito di controllo (REMOTE).
Spia LED ALM
Lampeggiante: L'inverter si trova in stato d'allarme.
Accesa: L'inverter si trova in uno stato di errore e l'uscita è arrestata.
Spia LED REV
Accesa: Il senso di rotazione del motore è all'indietro.
Spenta: Il senso di rotazione del motore è in avanti.
Spia LED DRV
Accesa: Indica disponibilità per l'azionamento del motore.
Spenta: L'inverter si trova nel modo operativo Controllo, Setup, Regolazione del parametro e Auto-Tuning.
FOUT LED
Accesa: La frequenza d'uscita viene visualizzata sulla videata dati.
Spenta: Sulla videata dati viene visualizzato un altro valore diverso dalla frequenza d'uscita.
LED LO/RE
Accesa: L'inverter si trova in modalità LOCAL.
Spenta: L'inverter si trova in modalità REMOTE.
RUN
STOP
RUN
STOP
ALM
REV
DRV
FOUT
LO
/
RE
