DE 18 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung
4 Bedienung über die Tastatur
4 Bedienung über die Tastatur

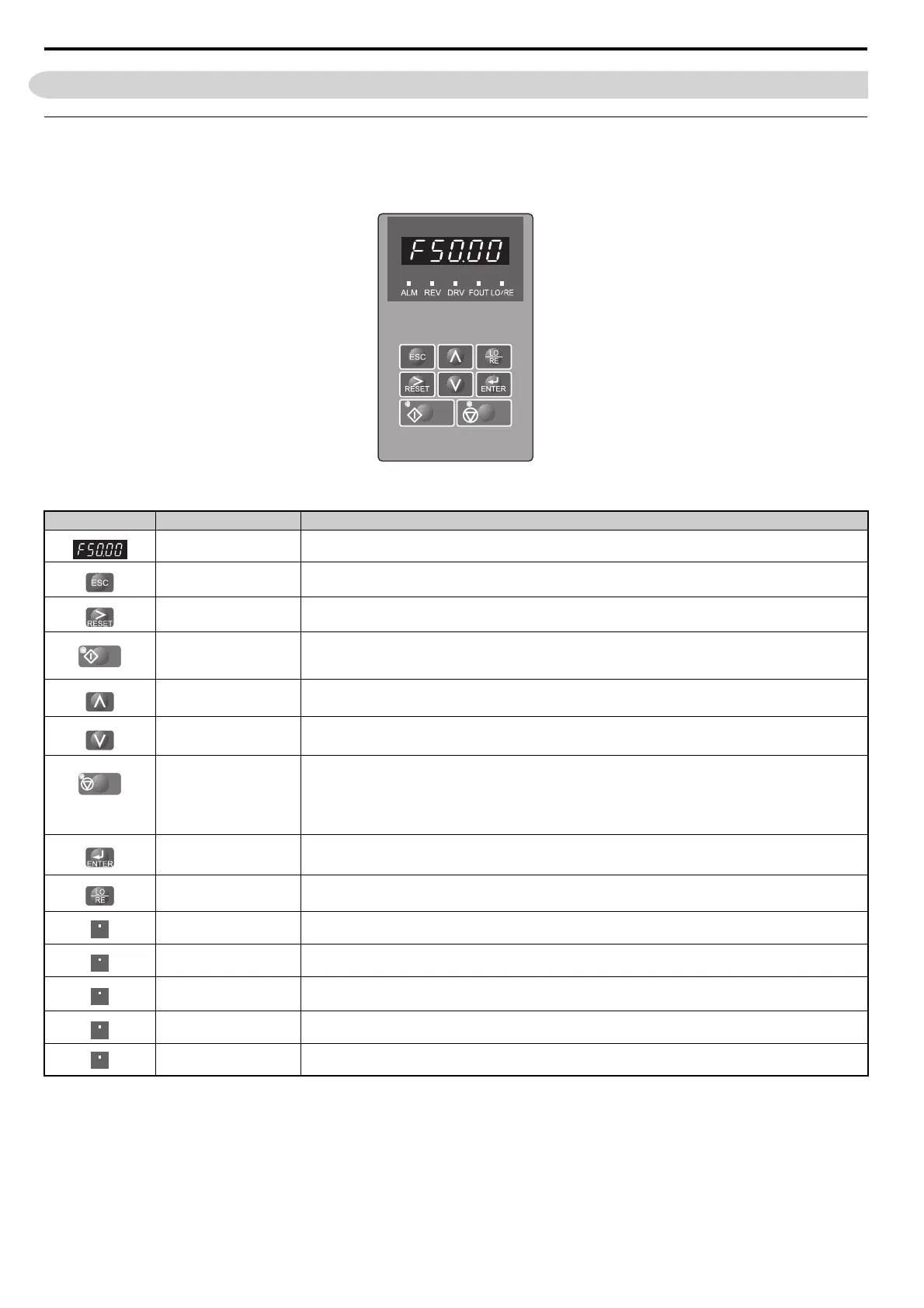

 LED-Bedienteil
Das LED-Bedienteil dient zur Programmierung des Umrichters, zum Ein-/Ausschalten und zum Anzeigen von Fehlermeldungen. Die LEDs zeigen
den Umrichterstatus an.
 Tasten und Funktionen
Anzeige Name Funktion
Datenanzeige Zeigt den Frequenzsollwert, die Parameternummer usw. an.
Taste ESC Rückkehr zum vorherigen Menü.
RESET-Taste
Bewegt den Cursor nach rechts.
Setzt einen Fehler zurück.
RUN-Taste
Startet den Umrichter im LOCAL-Betrieb. Die Run-LED
leuchtet, wenn der Umrichter den Motor antreibt und blinkt während des Tieflaufs bis zum Stillstand oder wenn
der Frequenzsollwert 0 ist.
Richtungstaste nach oben Blättert nach oben, um Parameternummern, Einstellwerte usw. auszuwählen.
Richtungstaste nach unten Blättert nach unten, um Parameternummern, Einstellwerte usw. auszuwählen.
Taste STOP
Startet den Umrichter im LOCAL-Betrieb. Die LED Stopp
• leuchtet, wenn der Umrichter den Motor nicht antreibt.
• blinkt während des Tieflaufs eines Schnellstopps oder bei einem Stopp-Befehl.
• leuchtet nicht während des Betriebs, während des Tieflaufs bis zum Stillstand oder wenn der Frequenzsollwert
0 ist.
Eingabetaste Wählt Betriebsarten oder Parameter aus und wird zum Speichern von Einstellungen verwendet.
LO/RE-Auswahltaste
Schaltet die Umrichtersteuerung zwischen der Bedienung über das Bedienteil (LOCAL) und der Steuerung über
die Steuerkreisklemmen (REMOTE) um.
ALM-LED
Blinkt: Der Umrichter ist in einem Alarmzustand.
An: Der Umrichter ist in einem Fehlerzustand, und der Ausgang ist gestoppt.
REV-LED
An: Der Motor dreht in Rückwärtsrichtung.
Aus: Der Motor dreht in Vorwärtsrichtung.
DRV-LED
An: Zeigt Bereitschaft zum Antreiben des Motors an.
Aus: Der Umrichter ist in der Betriebsart Überprüfen, Setup, Parametereinstellung oder Auto-Tuning.
FOUT LED
An: Die Ausgangsfrequenz wird auf dem Bildschirm angezeigt.
Aus: Ein anderer Wert als die Ausgangsfrequenz wird auf dem Bildschirm angezeigt.
LO/RE LED
An: Der Umrichter befindet sich im LOCAL-Betrieb.
Aus: Der Umrichter befindet sich im REMOTE-Betrieb.
RUN
STOP
RUN
STOP
ALM
REV
DRV
FOUT
LO
/
RE
TOMP_C710606_75A_0_0_prePrint.pdf 20 21.12.2010 13:52:18

YASKAWA V1000 Series Specifications

General

Model	V1000 Series
Series	V1000
Output Frequency	0.1 to 400 Hz
Overload Capacity	150% for 60 seconds
Type	AC Drive
Control Method	V/f Control
Input Voltage	200-240V, 380-480V
Output Voltage	0 to Input Voltage
Power Range	0.1 to 18.5 kW
Horsepower	0.2 to 25 HP
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit, Ground Fault
Communication Interfaces	Modbus RTU
Enclosure	IP20
Ambient Temperature	-10 to +50°C
Storage Temperature	-20 to +60°C
Humidity	5 to 95% RH (non-condensing)
Cooling Method	Fan Cooled
