YASKAWA V1000 Series User Manual

4 Bedienung über die Tastatur
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung DE 19
 Menüstruktur und Betriebsarten

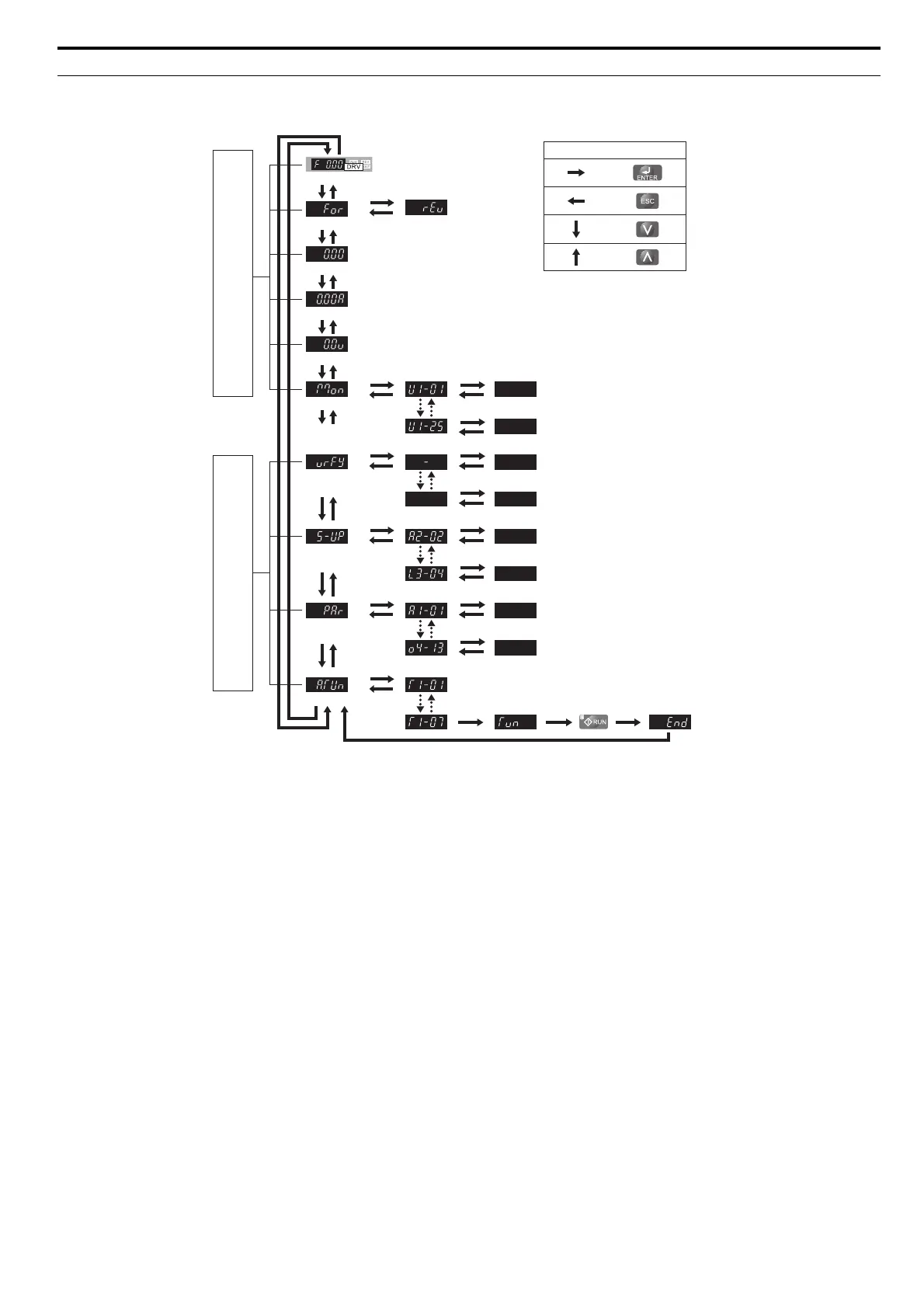

In der folgenden Abbildung wird die Menüstruktur des Bedienteils erläutert.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
DRV LED (Frequenzumrichter) leuchtet nicht.
Der Motor kann nicht gestartet werden.
:
:
:
:
Tastenfunktionen
Einschalten der Netzspannung (DRV blinkt)
Auswahl “Vorwärts”
Auswahl “Rückwärts”
Ausgangsfrequenz
Ausgangsstrom
Ausgangsspannung
Monitoranzeige
Menü
“Geänderte Parameter”
Menü
“Grundeinstellungen”
Menü
“Parametereinstellung”
Auto-Tuning
DRV LED (Frequenzumrichter) leuchtet.
Der Motor wird durch einen Start-Befehl gesartet.
Frequenzumrichterdaten wie
Klemmenstatus, Ausgangsfre-
quenz, Fehlerinformationen, etc.
können über das Display
ausgelesen werden.
Zeigt alle Parameter an, die von
der Werkseinstellung abweichen.
Zur Einstellung einer Auswahl von
Parametern, die für die Ausführung
einer Anwenduung erforderlich ist.
Zur Einstellung aller Umrichterpa-
rameter.
Auto-Tuning erfasst alle Betriebsdaten des Motors und
gewährleistet somit optimale Leistungsfähigkeit der
Antriebseinheit (FU/Motor).
TOMP_C710606_75A_0_0_prePrint.pdf 21 21.12.2010 13:52:18

YASKAWA V1000 Series Specifications

General

Model	V1000 Series
Series	V1000
Output Frequency	0.1 to 400 Hz
Overload Capacity	150% for 60 seconds
Type	AC Drive
Control Method	V/f Control
Input Voltage	200-240V, 380-480V
Output Voltage	0 to Input Voltage
Power Range	0.1 to 18.5 kW
Horsepower	0.2 to 25 HP
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit, Ground Fault
Communication Interfaces	Modbus RTU
Enclosure	IP20
Ambient Temperature	-10 to +50°C
Storage Temperature	-20 to +60°C
Humidity	5 to 95% RH (non-condensing)
Cooling Method	Fan Cooled
