2 Instalación Mecánica
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Guía de referencia rápida SP 11
NOTA: Para el circuito principal deberán utilizarse cables multiconductor de 600 V con aislamiento de vinilo para una temperatura permanente admisible superior a 70qC (p.
ej., ÖLFLEX® CLASSIC 100/100CY de la empresa Lapp Kabel).
NOTA: Utilice en las entradas monofásicas cables de tres conductores y en las entradas trifásicas cables de cuatro conductores.
NOTA: Utiliced siempre cables apantallados pare el motor.
Cableado del Circuito de Control
NOTA: Para el circuito principal deberán utilizarse cables multiconductor apantallados de 600 V para una temperatura permanente admisible superior a 70qC (p. ej., ÖLFLEX®
CLASSIC 110/115CY y UNITRONIC® LiYCY (TP) de la empresa Lapp Kabel).

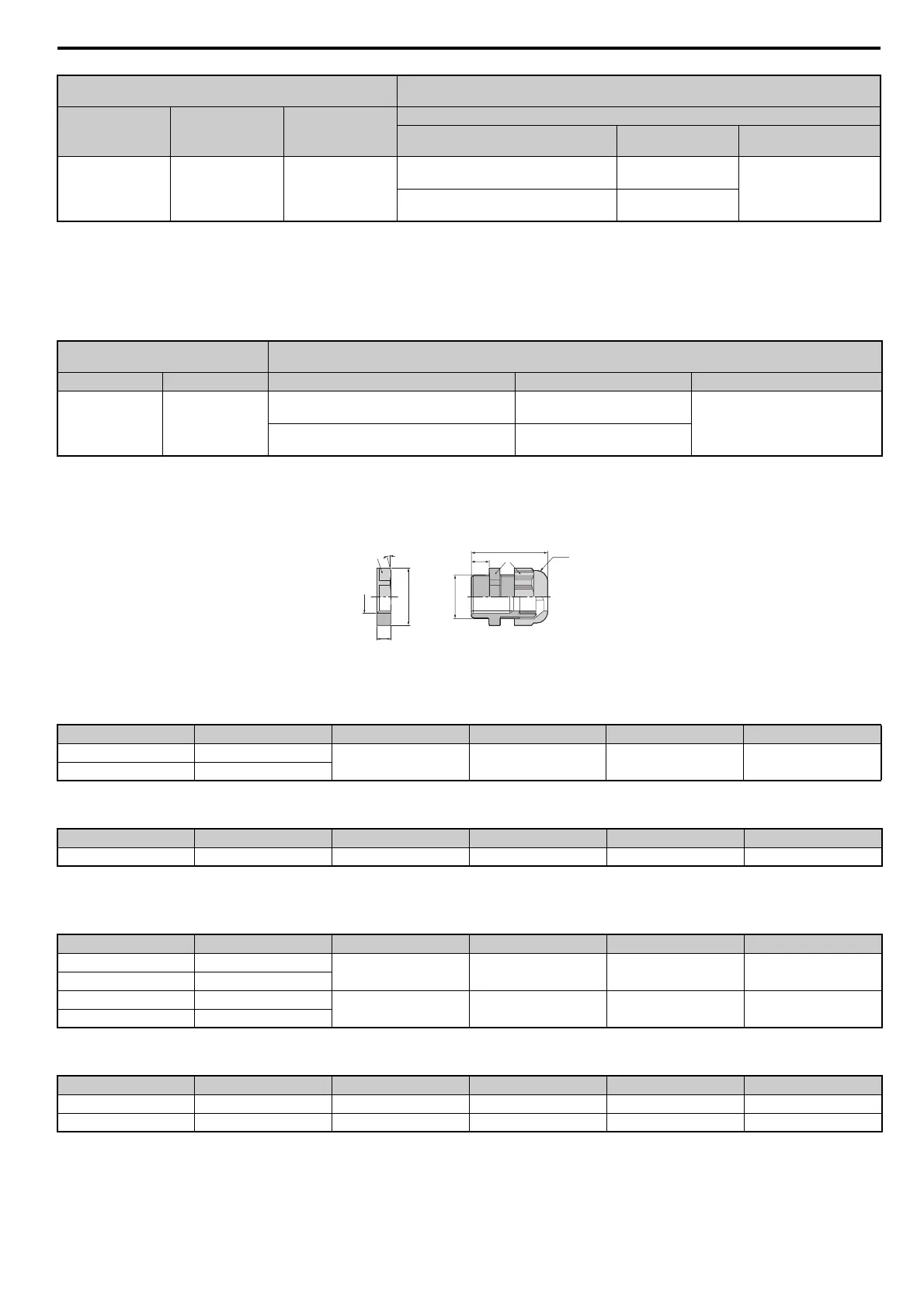

Dimensiones - Lapp Kabel SKINTOP
Prensaestopas (de plástico) para cables de control
Cuerpo
Tuerca
Prensaestopas (de plástico) para cables de entrada y salida del circuito principal
Cuerpo
Tuerca
B3737
Cuerpo: 53015160/STR 29
Tuerca: 53019060/GMP-GL29
11 a 22
Cuerpo: 5.0
Tuerca: 7.5
Cuerpo: 53015060/ST 29
Tuerca: 53019060/GMP-GL29
14 a 25
*.
‚. <1> Para los cables de entrada, salida y opcionales existen en total 4 aberturas individuales.
Ä. <2> Tenga en cuenta que por lo regular el cuerpo del prensaestopas y la tuerca se venden por separado.
*Orificios para el cable, lado
variador <1>
*. <1> Los orificios para el cable del circuito de control se suministran sellados con un tapón de gome.
‚. <2> Tenga en cuenta que por lo regular el cuerpo del prensaestopas y la tuerca se venden por separado.
Prensaestopas recomendados para los cables de entrada y salida (Lapp Kabel)
Diámetro (mm) Nº de orificios Prensaestopas nº / modelo <2> Diámetro del cable (mm) Par de apriete (Nm)
23 2
Cuerpo: 53015140/STR 16
Tuerca: 53019040/GMP-GL16
6 a 12
Cuerpo: 3.3
Tuerca: 5.0
Cuerpo: 53015040/ST 16
Tuerca: 53019040/GMP-GL16
9 a 14
Modelo Tamaño de PG (mm) Tamaño de Llave (mm) C (mm) D (mm)
53015140 STR 16
16 27 44 10
53015040 ST 16
Modelo Tamaño de PG (mm) Tamaño de Llave (mm) A (mm) B (mm)
53019040 GMP-GL 16 16 30 33 6
Modelo Tamaño de PG(mm) Tamaño de Llave (mm) C (mm) D (mm)
53015150 STR 21
21 34 49 11
53015050 ST 21
53015160 STR 29
29 42 56 11
53015060 ST 29
Modelo Tamaño de PG(mm) Tamaño de Llave (mm) A (mm) B (mm)
53019050 GMP-GL 21 21 36 39 7
53019060 GMP-GL 29 29 46 50 7
*‚ÄDiámetro (mm) del orificio para el cable, lado
variador
<1>
Prensaestopas recomendados
(Lapp Kabel)
Tamaño del
variador
Entrada Salida
Cableado de Entrada / Salida
Prensaestopas nº / Modelo <2>
Diámetro del cable
(mm)
Par de apriete
(Nm)
15
°
B
SW
φ
A
PG
Cobertura
C
SW
D
PG
Tuerca Cuerpo
TOMP_C710606_75A_0_0_prePrint.pdf 131 21.12.2010 13:52:41
