2 Mechanische Installation
DE 12 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung
Verdrahtung des Leistungskreises
Hinweis: Für den Leistungskreis sollten 600 V vinylisolierte Mehrleiterkabel mit einer maximal zulässigen dauerhaften Temperatur von mehr als 70qC verwendet werden (wie z.
B. ÖLFLEX® CLASSIC 100/100CY von Lapp Kabel).
Hinweis: Verwenden Sie für Einphaseneingänge Dreileiterkabel und für Dreiphaseneingänge Vierleiterkabel.
Hinweis: Verwenden Sie nur geschirmte Motorkabel.
Verdrahtung des Steuerkreises
Hinweis: Für den Leistungskreis sollten 600 V geschirmte Mehrleiterkabel mit einer maximal zulässigen dauerhaften Temperatur von mehr als 70qC verwendet werden (wie z. B.
ÖLFLEX® CLASSIC 110/115CY und UNITRONIC® LiYCY (TP) von Lapp Kabel).

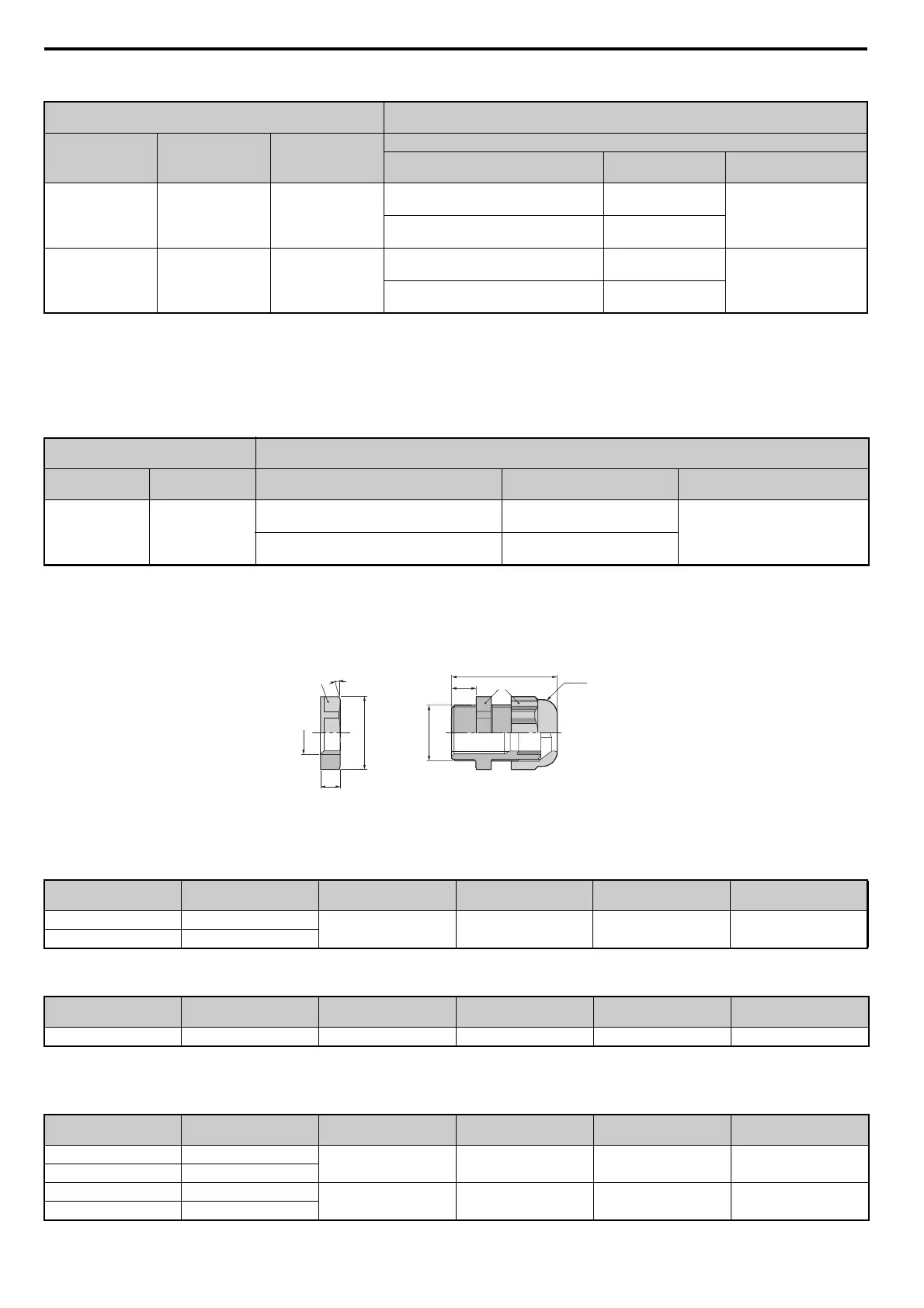

 Abmessungen - Lapp Kabel SKINTOP
Kabelverschraubungen für Steuerleitungen (Verschraubungen sind aus Kunststoff)
Stutzen
Mutter
Kabelverschraubungen für Verdrahtung des Leistungsein- und ausgangs (Verschraubungen sind aus Kunststoff)
Stutzen
*‚Durchmesser (mm) Kabelöffnung Umrichterseite <1>
*. <1> Für Eingangs-, Ausgangs- und optionale Verdrahtung sind getrennte Kabelöffnungen vorgesehen (insgesamt 4 Öffnungen).
‚. <2> Beachten Sie, dass der Stutzen der Kabelverschraubung und die Mutter normalerweise getrennt verkauft werden.
Empfohlene Kabelverschraubungen
(Lapp Kabel)
Umrichtergröße Eingang Ausgang
Verdrahtung Eingang / Ausgang
Kabelverschraubung Nr./Modell <2>
Kabeldurchmesser
(mm)
Anzugsmoment
(Nm)
A28.828.8
Stutzen: 53015150/STR 21
Mutter: 53019050/GMP-GL21
9 bis 16
Stutzen: 5.0
Mutter: 7.5
Stutzen: 53015050/ST 21
Mutter: 53019050/GMP-GL21
13 bis 18
B3737
Stutzen: 53015160/STR 29
Mutter: 53019060/GMP-GL29
11 bis 22
Stutzen: 5.0
Mutter: 7.5
Stutzen: 53015060/ST 29
Mutter: 53019060/GMP-GL29
14 bis 25
*Kabelöffnung Verdrahtung
Umrichterseite <1>‚
*. <1> Bei Lieferung sind die Dichtungen in die Kabelöffnungen des Steuerkreises eingesetzt.
‚. <2> Beachten Sie, dass der Stutzen der Kabelverschraubung und die Mutter normalerweise getrennt verkauft werden.
Empfohlene Kabelverschraubung für E/A Verdrahtung (Lapp Kabel)
Durchmesser
(mm)
Anzahl der
Öffnungen
Kabelverschraubung Nr./Modell <2> Kabeldurchmesser (mm) Anzugsmoment (Nm)
23 2
Stutzen: 53015140/STR 16
Mutter: 53019040/GMP-GL16
6 bis 12
Stutzen: 3.3
Mutter: 5.0
Stutzen: 53015040/ST 16
Mutter: 53019040/GMP-GL16
9 bis 14
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
C (mm) D (mm)
53015140 STR 16
16 27 44 10
53015040 ST 16
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
A (mm) B (mm)
53019040 GMP-GL 16 16 30 33 6
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
C (mm) D (mm)
53015150 STR 21
21 34 49 11
53015050 ST 21
53015160 STR 29
29 42 56 11
53015060 ST 29
15
°
B
SW
φ
A
PG
Abdeckung
C
SW
D
PG
Mutter Stutzen
TOMP_C710606_75A_0_0_prePrint.pdf 14 21.12.2010 13:52:17

YASKAWA V1000 Series Specifications

General

Model	V1000 Series
Series	V1000
Output Frequency	0.1 to 400 Hz
Overload Capacity	150% for 60 seconds
Type	AC Drive
Control Method	V/f Control
Input Voltage	200-240V, 380-480V
Output Voltage	0 to Input Voltage
Power Range	0.1 to 18.5 kW
Horsepower	0.2 to 25 HP
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit, Ground Fault
Communication Interfaces	Modbus RTU
Enclosure	IP20
Ambient Temperature	-10 to +50°C
Storage Temperature	-20 to +60°C
Humidity	5 to 95% RH (non-condensing)
Cooling Method	Fan Cooled
