YASKAWA V1000 Series User Manual

8 Wartung
DE 30 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung
7. Befestigen Sie einen neuen Lüfter an der Halterung. Stellen Sie sicher, dass der eingebaute Lüfter nach oben bläst. Befestigen Sie dann die
Halterung am IP66-Gehäuse und verbinden Sie das Lüfterkabel mit dem Stecker auf dem Umrichter.
8. Montieren Sie die vordere Abdeckung des IP66 wieder wie in Kapitel Montage der vorderen Abdeckung auf Seite 11 beschrieben.
9. Schalten Sie die Spannungsversorgung ein. Der Umrichter sollte normal ohne Fehleranzeige starten.

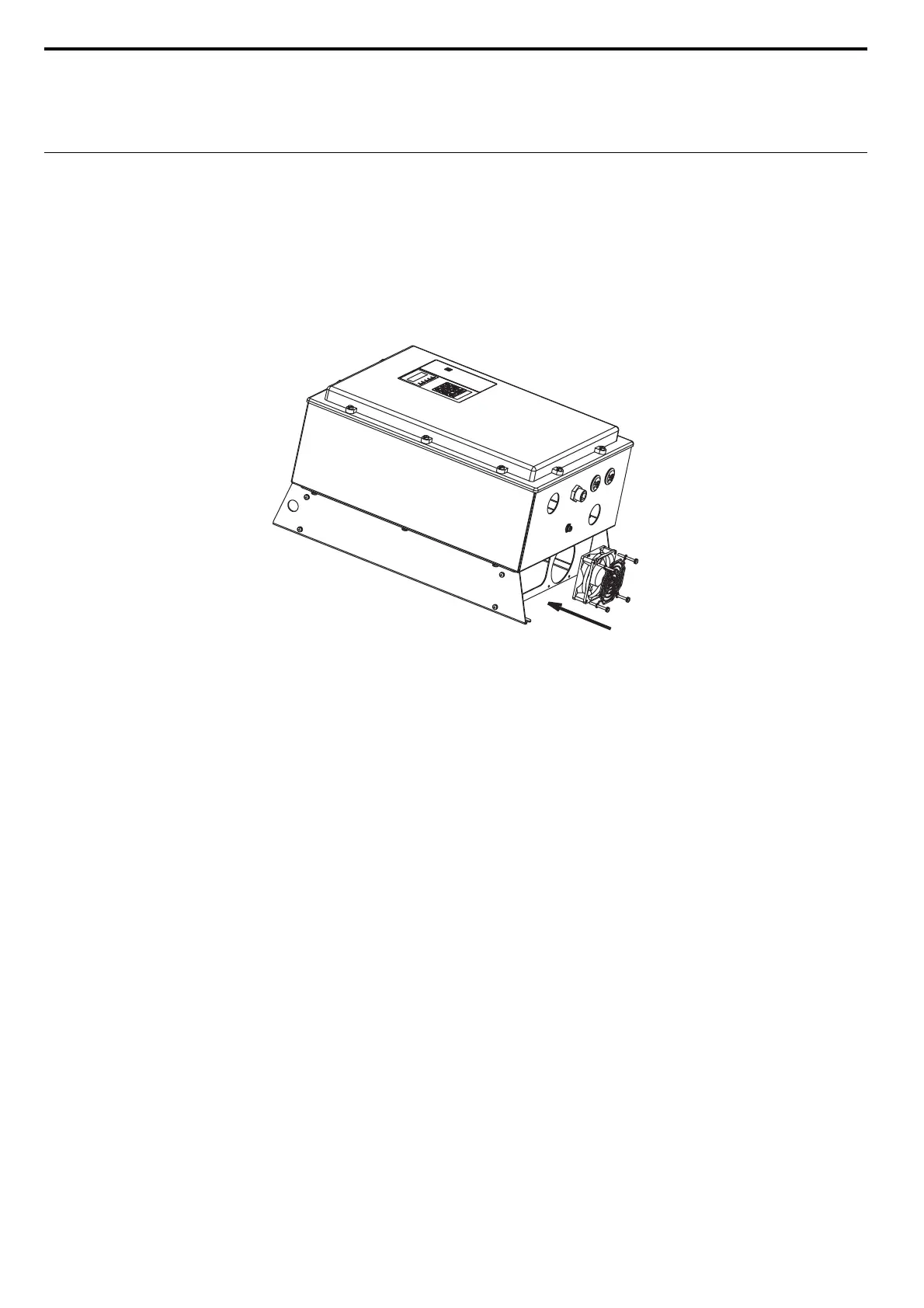

 Austausch des externen Kühllüfters
Sollte der externe Kühllüfter defekt sein (der Lüfter dreht nicht mehr oder der Umrichter ist mit einem "oH"-Fehler ausgefallen), tauschen Sie den
Lüfter gemäß den nachfolgenden Anweisungen aus.
1. Trennen Sie den Umrichter von der Spannungsversorgung und warten Sie 5 Minuten, bis sich die Zwischenkreis-Kondensatoren entladen
haben.
2. Entfernen Sie die vordere Abdeckung des IP66-Gehäuses wie in Kapitel Entfernung der vorderen Abdeckung auf Seite 10 beschrieben.
3. Vergewissern Sie sich, dass die Ladeanzeige auf dem Umrichter nicht mehr leuchtet.
4. Trennen Sie den Stecker des externen Lüfters (2 Drähte, Stecker links) vom Umrichter. Schneiden Sie die Kabelbinder auf, mit denen das
Lüfterkabel befestigt ist.
5. Entfernen Sie die Befestigungsschrauben des externen Lüfter, entfernen Sie danach den Lüfter und ziehen Sie das Lüfterkabel
einschließlich Dichtung aus dem Gehäuse.
6. Ziehen Sie das Kabel des neuen Lüfters durch die Öffnung für das Lüfterkabel und drücken Sie die Dichtung, die am Lüfterkabel befestigt ist,
in die Öffnung.
7. Befestigen Sie den Lüfter. Stellen Sie sicher, dass der eingebaute Lüfter nach oben bläst.
8. Befestigen Sie das Lüfterkabel mittels Kabelbindern im Gehäuse und stecken Sie den Stecker in den Steckverbinder im Umrichter.
9. Montieren Sie die vordere Abdeckung des IP66-Gehäuses wieder wie in Kapitel Montage der vorderen Abdeckung auf Seite 11
beschrieben.
10. Schalten Sie die Spannungsversorgung ein und vergewissen Sie sich, dass der Lüfter ordnungsgemäß arbeitet.
Luftstrom
TOMP_C710606_75A_0_0_prePrint.pdf 32 21.12.2010 13:52:19

YASKAWA V1000 Series Specifications

General

Model	V1000 Series
Series	V1000
Output Frequency	0.1 to 400 Hz
Overload Capacity	150% for 60 seconds
Type	AC Drive
Control Method	V/f Control
Input Voltage	200-240V, 380-480V
Output Voltage	0 to Input Voltage
Power Range	0.1 to 18.5 kW
Horsepower	0.2 to 25 HP
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit, Ground Fault
Communication Interfaces	Modbus RTU
Enclosure	IP20
Ambient Temperature	-10 to +50°C
Storage Temperature	-20 to +60°C
Humidity	5 to 95% RH (non-condensing)
Cooling Method	Fan Cooled
