2 Installation mécanique
YASKAWA Europe TOMP_C710606_75 V1000 IP66 - Guide de démarrage rapide FR 9

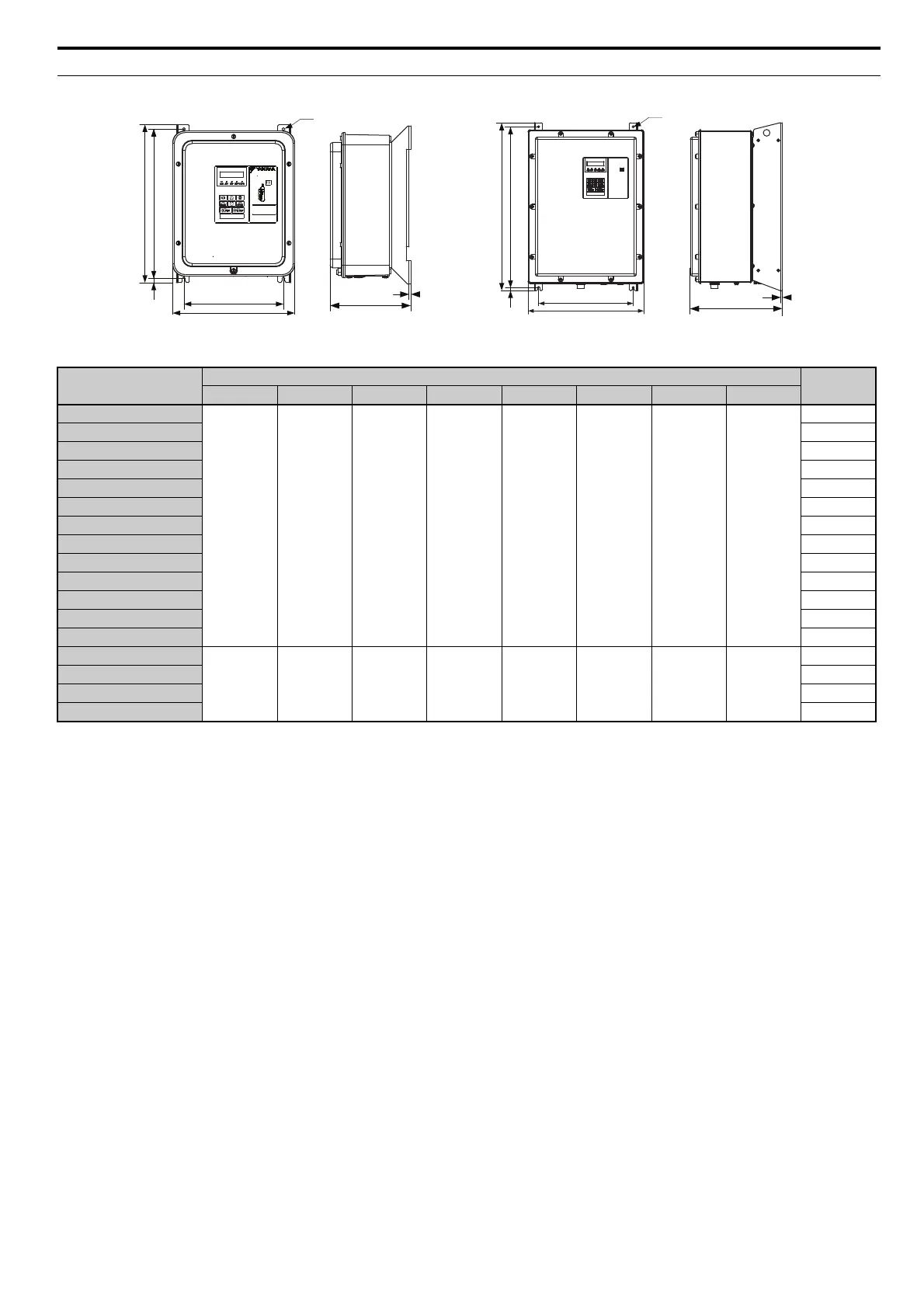

Dimensions
Modèle
CIMR-VC
Dimensions (mm)
Poids (kg)
Fig. Larg. Haut. Prof. L1 H1 H2 P1
BA0001
A 262 340 173,5 214 321 9 2
4,9
BA0002 4,9
BA0003 5,1
BA0006 5,7
BA0010 5,8
BA0012 6,1
4A0001 5,2
4A0002 5,2
4A0004 5,3
4A0005 5,3
4A0007 5,7
4A0009 5,7
4A0011 6,0
4A0018
B 345 500,5 273,5 282 458,5 10 2
19,8
4A0023 19,9
4A0031 21,0
4A0038 21,3
H1
W1
H
H2
.
W
IP6 6
V 1000
Ø
6.5
D
t1
W1
W
H1
H
H2
D
t1
Fig. A
Fig. B
Ø
6.6
