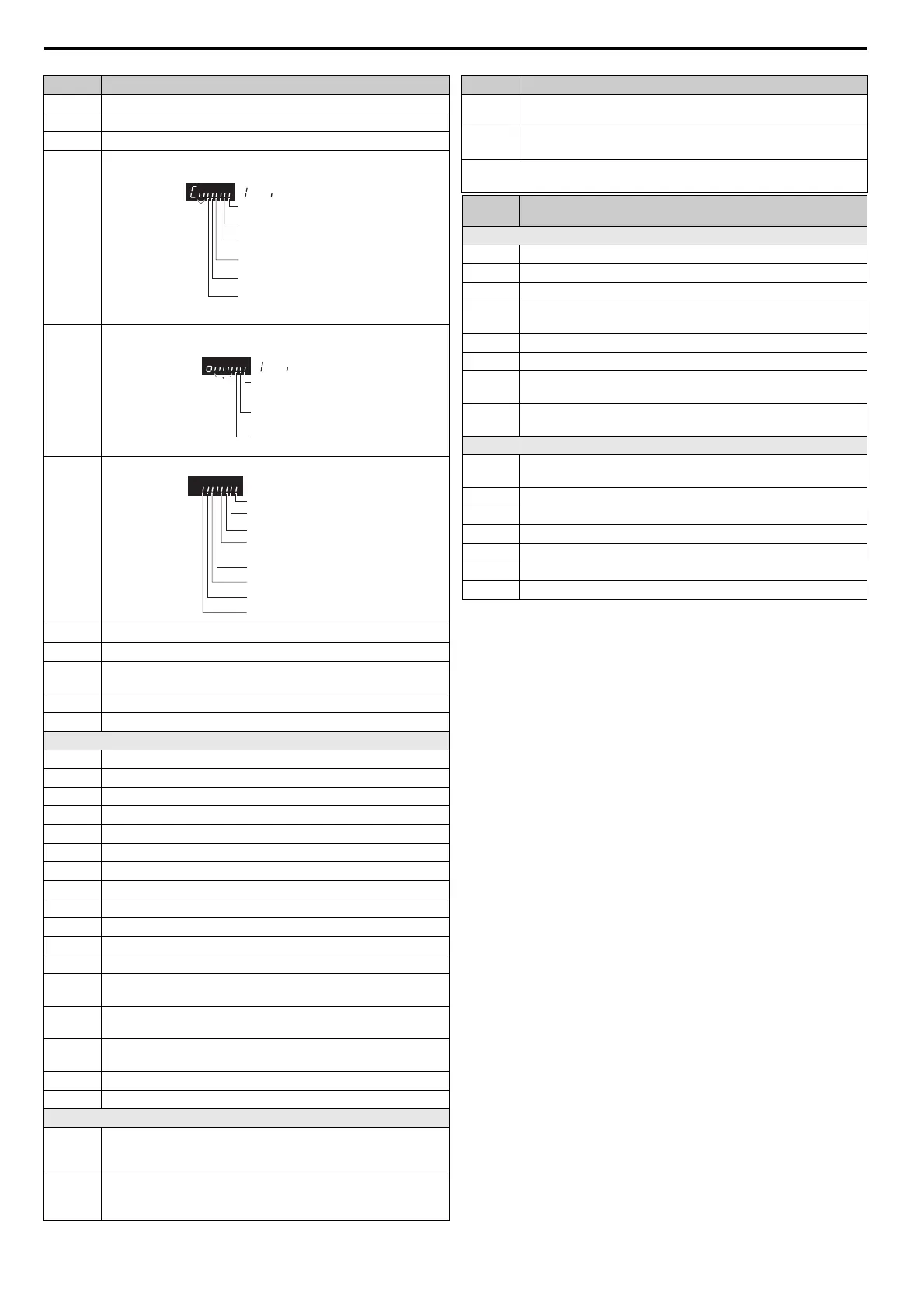

6 Paramètres d’utilisation
FR 24 YASKAWA Europe TOMP_C710606_75 V1000 IP66 - Guide de démarrage rapide
U1-07 Tension de bus CC (V CC)
U1-08 Puissance de sortie (kW)
U1-09 Consigne de couple (en du couple nominal du moteur)
U1-10
État du bornier de commande
U1-11
État du bornier de sortie
U1-12
État du variateur
U1-13 Niveau d’entrée borne A1
U1-14 Niveau d’entrée borne A2
U1-16
Fréquence de sortie après démarrage progressif (fréquence après
rampes d’accélération/décélération)
U1-18 Paramètre d’erreur de programmation (OPE)
U1-24 Fréquence de train d’impulsions
Suivi des défauts
U2-01 Défaut actuel
U2-02 Défaut précédent
U2-03 Consigne de fréquence lorsque le dernier défaut est survenu
U2-04 Fréquence de sortie lorsque le dernier défaut est survenu
U2-05 Courant de sortie lorsque le dernier défaut est survenu
U2-06 Vitesse du moteur lorsque le dernier défaut est survenu
U2-07 Tension de sortie lorsque le dernier défaut est survenu
U2-08 Tension Bus CC lorsque le dernier défaut est survenu
U2-09 Puissance de sortie lorsque le dernier défaut est survenu
U2-10 Consigne de couple lorsque le dernier défaut est survenu
U2-11 État des bornes d’entrée lorsque le dernier défaut est survenu
U2-12 État des bornes de sortie lorsque le dernier défaut est survenu
U2-13
État de fonctionnement du variateur lorsque le dernier défaut est
survenu
U2-14
Temps de fonctionnement cumulé lorsque le dernier défaut est
survenu
U2-15
Consigne de vitesse après démarrage progressif lorsque le dernier
défaut est survenu
U2-16 Courant d’axe q du moteur lorsque le dernier défaut est survenu
U2-17 Courant d’axe d du moteur lorsque le dernier défaut est survenu
Historique des défauts
U3-01
à
U3-04
Liste des 4 défauts les plus récents.
U3-05
à
U3-08
Durée de fonctionnement cumulée pour les quatre défauts les plus
récents.
Monitor. Description
Etat de la borne d'entrée
: ON : OFF
Réservé
1 : Entrée numérique 1
(borne S1 activée)
1 : Entrée numérique 2
(borne S2 activée)
1 : Entrée numérique 3
(borne S3 activée)
1 : Entrée numérique 4
(borne S4 activée)
1 : Entrée numérique 5
(borne S5 activée)
1 : Entrée numérique 6
(borne S6 activée)
Etat de la borne de sortie
: ON
Réservé
: OFF
1 : Sortie relais (bornes
MA-MC fermées MB-MC
ouvertes)
1 : Sortie collecteur ouvert 1
activée (borne P1)
1 : Sortie collecteur ouvert 2
activée
1 : Pendant fonctionnement
1 : Pendant une vitesse zéro
1 : Pendant REV
1 : Pendant une entrée de signal
de réinitialisation d'erreur
1 : Pendant une acceptation de vitesse
1 : Variateur prêt
1 : Pendant une détection d'alarme
1 : Pendant une détection d'erreur
U3-09 à
U3-14
Liste du cinquième au dixième défaut les plus récents.
U3-15 à
U3-20
Durée de fonctionnement cumulée du cinquième au dixième défaut
les plus récents.
* Les défauts suivants ne sont pas enregistrés dans le journal des défauts :
CPF00, 01, 02, 03, UV1 et UV2.
Sél. E/S
num.
Description
Sélection des fonctions pour les entrées numériques
3 Consigne de vitesse multi-étages 1
4 Consigne de vitesse multi-étages 2
5 Consigne de vitesse multi-étages 3
6
Commande de fréquence pas à pas (prioritaire sur la consigne de
vitesse multi-étages)
7 Sélection temps d’accélération/décélération 1
F Borne non utilisée (réglage pour bornes non utilisées)
14
Réinitialisation après défaut (réinitialisation lors de la mise en
marche)
20 à 2F
Défaut externe ; type d’entrée : contact NO / contact NC, mode de
détection : normal / pendant le fonctionnement
Sélection de fonctions Sorties numériques
0
Pendant le fonctionnement (MARCHE (ON) : la commande RUN
est sur MARCHE ou la tension est délivrée)
1 Vitesse zéro
2 Acquittement vitesse
6 Variateur prêt
E Défaut
F Non utilisée
10 Défaut mineur (alarme) (ON : alarme affichée)
Monitor. Description
TOMP_C710606_75A_0_0_prePrint.pdf 84 21.12.2010 13:52:31
