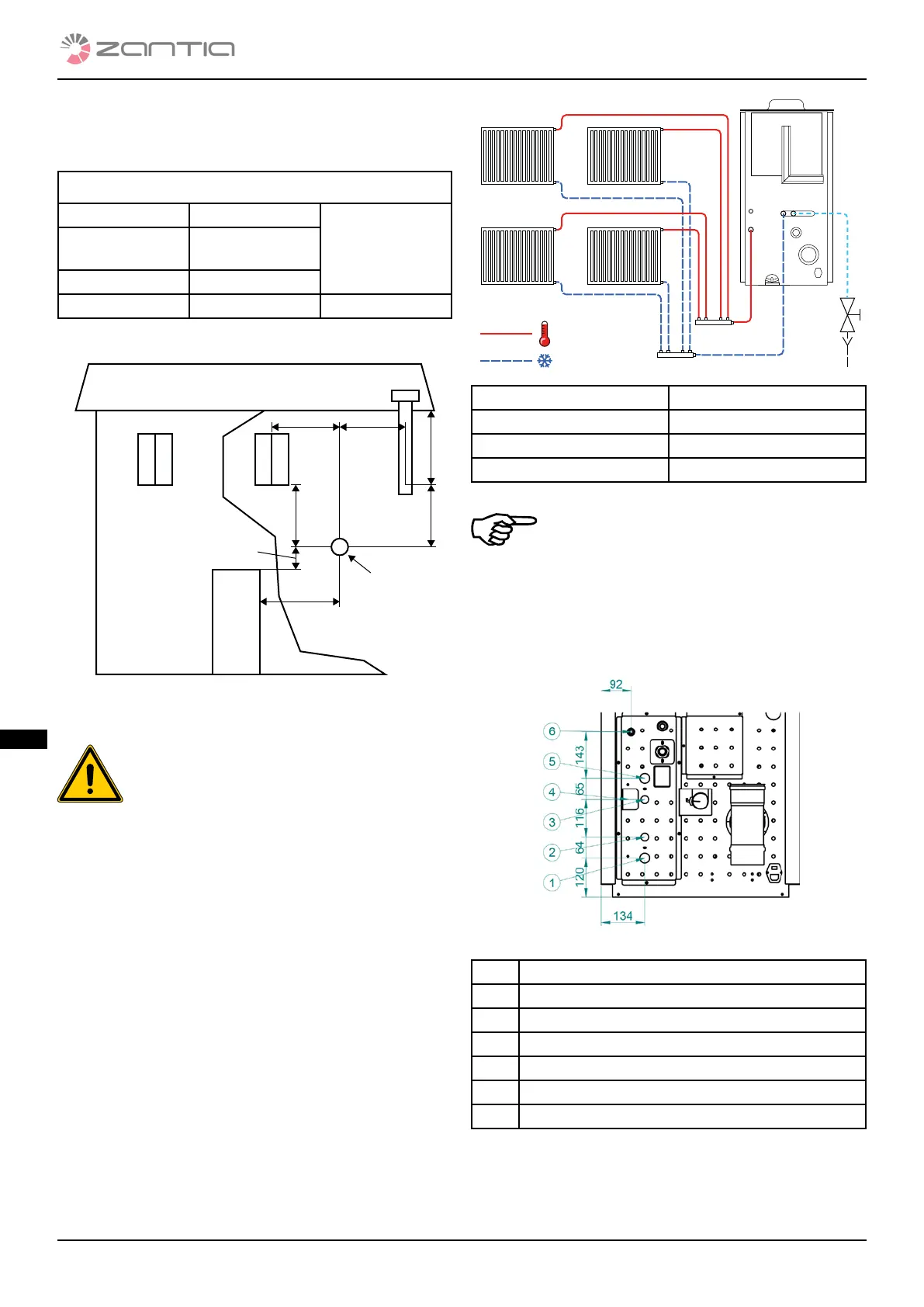

A TOMADA DE AR DEVE SER POSTA PELO MENOS A:
1.5 m Em baixo
Portas, janelas,
descargas de
fumos, vãos, etc.
1.5 m
Longe horizontal-
mente
0.3 m Em cima
1.5 m Longe de Saída de fumos
tab.2 distâncias mín. de posicionamento das tomadas de ar
1,5 m
1,5 m
1,5 m
A
1,5 m
0,3 m
1,5 m 0,8 m
2.5.5 CONEXÃO À REDE HÍDRICA
É obrigatório instalar uma válvula anti-con-
densação no retorno.
A estufa a pellet é equipada com circuito hidráulico de aquec-
imento completo com circulador, válvula de segurança, son-
da de temperatura e pressóstato. O circuito de aquecimento
pode ser ligado diretamente ao sistema sem adicionar outros
componentes. A conexão da estufa à rede hídrica é efetuada
vericando se as juntas fornecidas são compatíveis com aque-
las da rede, caso contrário, providenciar a ligação com juntas
adequadas e de modo correto, como na g. 8.
Ref. Descrição
1 Saída para termossifões
2 Retorno dos termossifões
3 Rede hídrica
g. 8 esquema de conexão à rede hídrica
A conexão à rede hídrica deve ser efetuada por
pessoal qualicado, para não incorrer em fal-
has de funcionamento ou defeitos da estufa.
Para uma correta circulação da água, aconsel-
ha-se reduzir os diâmetros dos tubos de saída
e retorno.
Ligação com kit sanitário:
g. 9 pontos de ligação com kit sanitário
Ref. Descrição
1 Vazão de H2O de termossifões ¾”
2 Saída sanitários quente ½”
3 Entrada de H2O fria da linha hídrica ½”
4 Torneira de carga
5 Retorno de H2O quente dos termossifões ¾”
6 Tubo de descarga de H2O válvula de segurança ½”
