ZANTIA ITACA - Utilização de Cano de Exaustão de Tipo Tradicional; Utilização de Duto Externo de Fumos

14
Mod. ITACA-TROIA rev 01
PT PT
Tradução do texto original
Instalação
PT PT
Espessura do
isolamento [mm]
Diâmetros dos
furos a executar
[mm]
Parede de madei-
ra ou inamável
ou com partes
inamáveis
100 300
Parede ou teto de
cimento
50 200
Parede ou teto de
tijolos
30 160
tab.4 diâmetro dos furos para passagem do tubo de descarga
2.5.9 UTILIZAÇÃO DE CANO DE EXAUSTÃO DE TIPO
TRADICIONAL
Se desejar utilizar um cano de exaustão já existente é aconsel-
hado fazê-lo examinar por um prossional especializado em
limpar chaminés para vericar se está completamente estan-
que. Isso porque os fumos, estando sob ligeira pressão, po-
dem inltrar-se em eventuais ssuras do cano de exaustão e
invadir os ambientes habitados. Se a inspeção resultar perfeit-
amente íntegra, é aconselhado intubá-lo com material novo.
Se o cano de exaustão existente é de amplas dimensões, ac-
onselha-se a inserção de um tubo com diâmetro máximo de
150 mm; aconselha-se também isolar o duto de descarga de
fumos. Nas g. seguintes são representadas as soluções a ser-
em adotadas no caso em que se deseja utilizar um cano de
exaustão já existente.
Chimney
Insulation
Inspection
doors
Max Ø 150
Tee tting

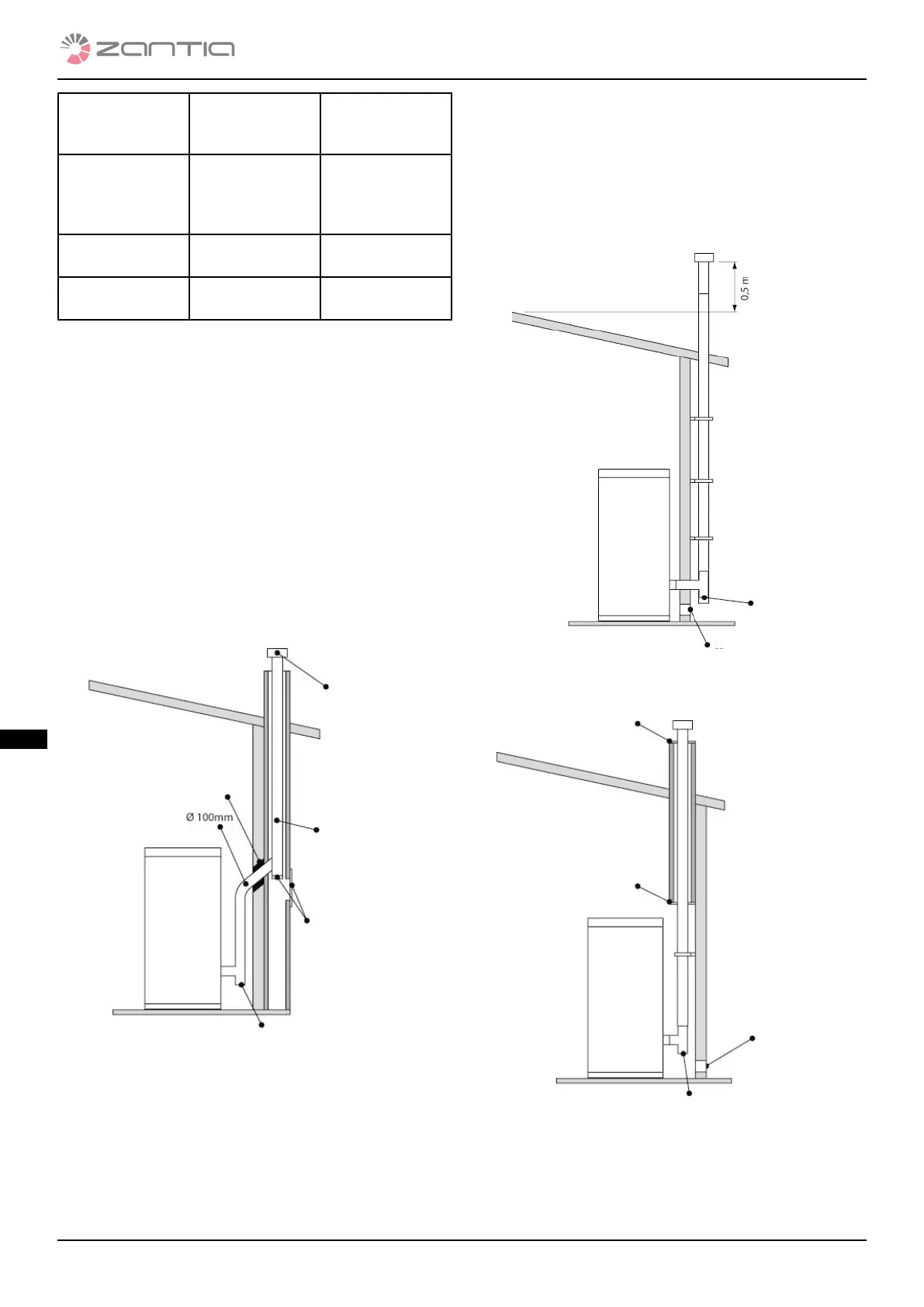

g. 12 cano de exaustão tipo tradicional
2.5.10 UTILIZAÇÃO DE DUTO EXTERNO DE FUMOS
É possível utilizar um duto de fumos externos apenas se satis-
zer os seguintes requisitos:
• Devem ser utilizados apenas tubos isolados (parede
dupla) de aço inox xados ao edifício (g. seguinte).
• Na base do duto deve existir uma escotilha de in-
speção para executar controlos e manutenção periódicos.
• Ser equipado com chaminé à prova de vento e res-
peitar a distância “d” do cume do edifício, como relatado no
par. 2.4.3, tab. 1.
• Na g. seguinte é representada a solução a adotar no
caso em que se deseja utilizar um duto de fumos externo (ref.
UNI10683).
Inspection
Air intake with non-lockable grille
Tomada de ar com grelha que não se fecha
Closing ange
Stainless steel or
aluminium airtight
closing ange
External air intake
with non-lockable
grille
Inspection
g. 13 cano de exaustão tipo externo
