58
Mod. ITACA-TROIA rev 01
Installation
Traduction des instructions originales
IT IT
FR
FR
ES ES
EN EN
avoir une longueur minimum de 50 mm. Le diamètre des
tuyaux dépend de la typologie de l'installation.
TYPE D'INSTALLATION
AVEC UN TUYAU À
DOUBLE PAROI Ø 100 mm
Longueur minimale 2 m
Longueur maximum (avec 3 courbes de 90°) 8 m
Pour les installations situées au-delà des 1200
m au niveau de la mer
obligatoire
Nombre maximal de courbes 4
Morceaux horizontaux avec inclinaison 5 %
min.
2 m
tab.3 longueurs max. des tuyaux
REMARQUE: les pertes de chargement d'une courbe
de 90° peuvent être assimilées à celles d'1 mètre de
tuyau; le raccord en T qui peut être contrôlé doit être
considéré comme une courbe de 90°. Dans tous les
cas, se référer aux règlementations en vigueur en la matière.

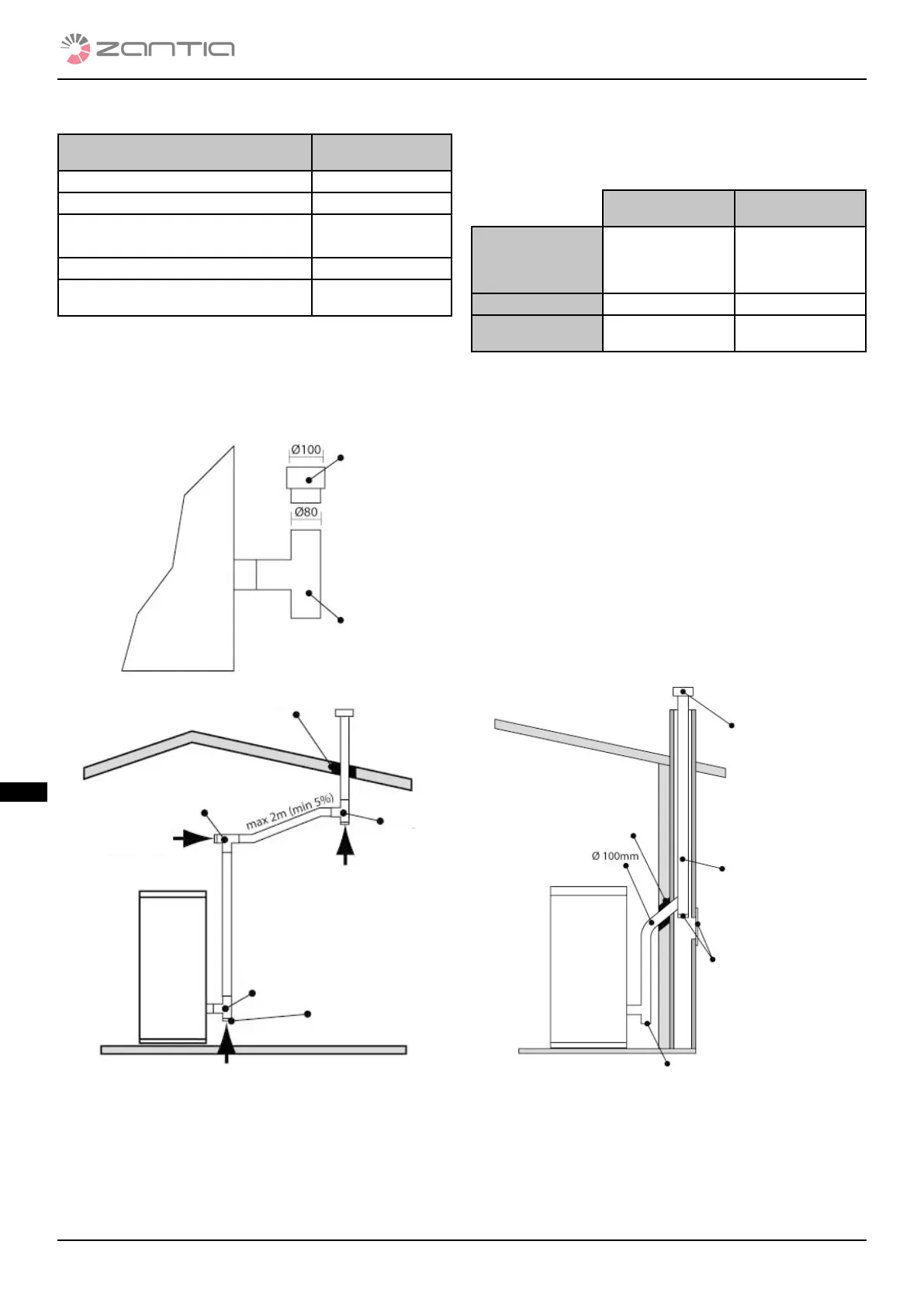

g. 11 longueurs des tuyaux
2.5.8 TROUS POUR LE PASSAGE DU TUYAU D'ÉVA
CUATION SUR LE MUR OU SUR LE TOIT : ISOLA
TION ET DIAMÈTRE CONSEILLÉS
Après avoir établi la position de la chaudière (par. 2.5.6), il est
nécessaire de faire un trou pour le passage du tuyau d'éva-

Raccord
en T
Raccord
Isolant
Raccord en T
Raccord en T
Bouchon à fermeture
hermétique
Raccord en T
Direction de
nettoyage
Direction de
nettoyage
Direction de nettoyage
cuation des fumées. Celui-ci varie selon le type d'installation
(donc du diamètre du tuyau d'évacuation) et du type de mur
ou toit à traverser. L'isolant doit être de dérivation minérale
(laine de roche, bre céramique) avec une densité nominale
supérieure à 80 kg/m3.
Epaisseur isolation
[mm]
Diamètres des trous
à eectuer [mm]
Mur en bois, ou
inammable, ou
contenant des par-
ties inammables
100 300
Mur ou toit en ciment 50 200
Mur ou toit en
briques
30 160
tab.4 diamètre des trous pour passer le tuyau d'évacuation
2.5.9 UTILISATION D'UN CONDUIT DE FUMÉE DE
TYPE TRADITIONNEL
Si l'on souhaite utiliser un conduit de fumée déjà existant,
il est conseillé de le faire contrôler par un ramoneur profes-
sionnel pour vérier qu'il soit complètement étanche. En ef-
fet, les fumées étant en légère pression, pourraient s'inltrer
dans d'éventuelles ssures du conduit de fumée et envahir les
pièces habitées. Si lorsque le contrôle est eectué on s'aper-
çoit que le conduit de fumée n'est pas en très bon état, il faut
le garnir de tuyau avec un matériel neuf. Si le conduit de fu-
mée existant a de larges dimensions, il est conseillé d'insérer
un tuyau ayant un diamètre de 150 mm maximum ; il est éga-
lement conseillé d'isoler le conduit d'évacuation des fumées.
Les solutions à adopter si l'on souhaite utiliser un conduit de
fumée déjà existant sont représentées sur les g. suivantes.
.
g. 12 conduit de fumée de type traditionnel
2.5.10 UTILISATION D'UN CONDUIT DE FUMÉE EXTÉ
RIEUR
IL EST possible d'utiliser un conduit de fumée extérieur uni-
quement s'il répond aux exigences suivantes :
Cheminée
Isolant
Portes d'ins-
pection
Max Ø 150
Raccord en T
