4 INSTRUÇÕES DE USO
4.1 ECRÃ
ESC
SET DISP
1
G S W
1850
3 8 75
K1 L3 L2
L8 L1
L4 L9
G S W
1850
3 8 75
L12
L7L6L5L13
L11 L10
K2 K3D1 K4
K7K6 D2 D3 K8K5

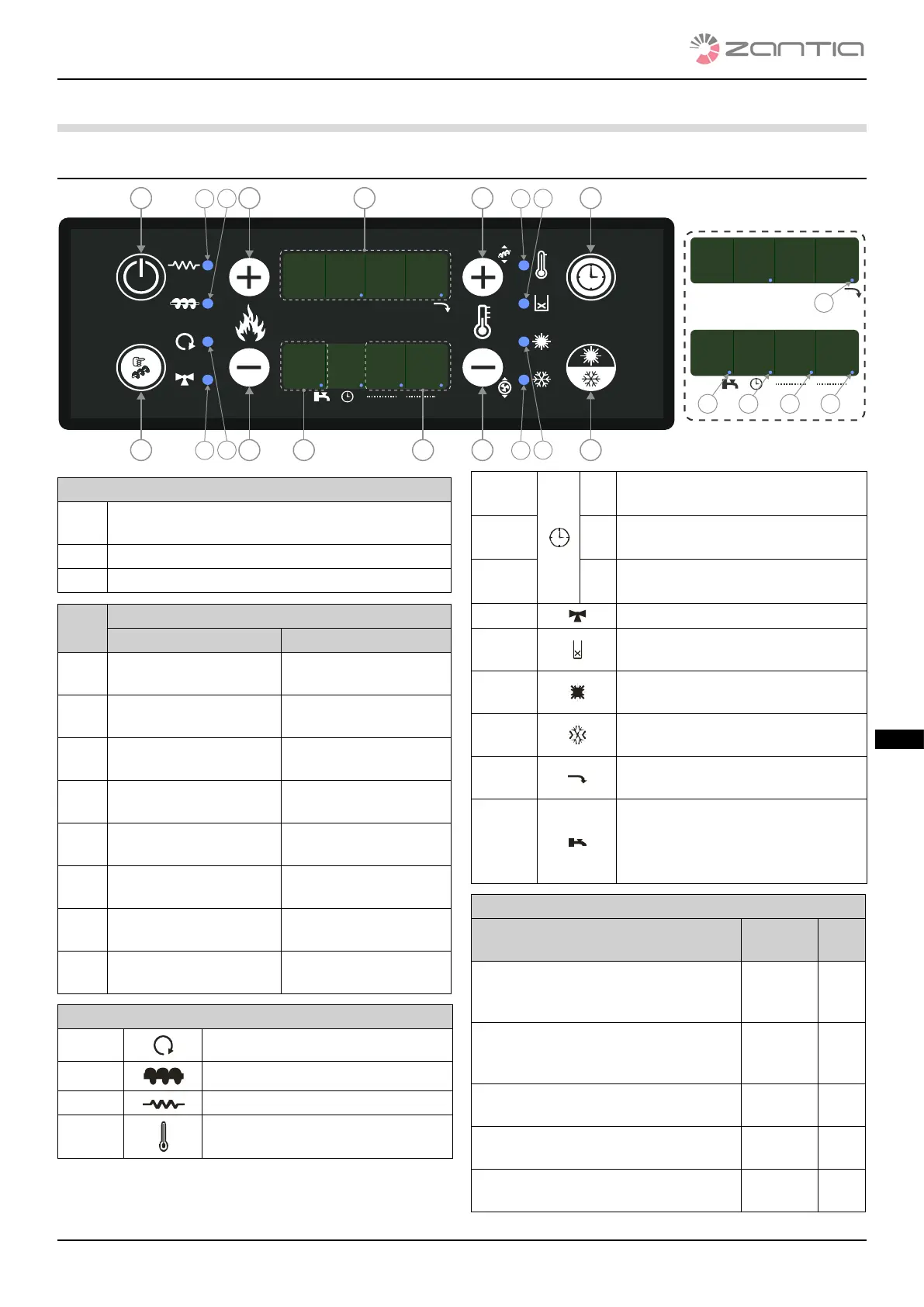

Grandezas visualizadas no ecrã principal:
D1 Horário, estado de funcionamento, erro, menu, sub-
menu, valores das grandezas
D2 Potência, código de grandeza
D3 Temperatura principal, código de grandeza
Tecla Função
Clique Pressão prolongada
K1 Saída do menu Acendimento / desliga-
mento / reset bloqueio
K2 Modicar potência de
combustão (+)
K3 Modicar termostato (+)
/ incremento de dados
Correção de carga de
pellet
K4 Habilitação de faixa
horária crono
K5 Entrada no menu usuário
2 / guardar dados
Carregamento manual
de pellet
K6 Modicar potência com-
bustão (-)
K7 Modicar termostato (-) /
decremento dados
Correção ventilador de
fumos
K8 Visualizações Escolha de funciona-
mento verão/inverno
Led
L1 Led on: bomba ativa
L2
Led on: cóclea no intervalo de on
L3
Led on: vela acesa
L4 Led on: temperatura termostato al-
cançada
L5
G
GLed on: programação diária
L6
S
L6SLed on: programação semanal
L7
W
L7WLed on: programação de m de
semana
L8
Led on: válvula ativa
L9
Led on: falta de material no reser-
vatório
L10 Led on: funcionamento verão sele-
cionado
L11 Led on: funcionamento inverno se-
lecionado
L12 Led on: motor de carregamento de
pellet ativo
L13 Led on: é necessária água sanitária
(contacto fechado).
(Só para sistemas hidráulicos nos
quais é previsto o uso do uxostato)
Alarmes
Descrição Estado
Sistema
Códi-
go
Intervenção do termostato de segu-
rança: sinalização mesmo com a estufa
desligada
Bloqueio Er01
Intervenção do pressostato de segu-
rança: sinalização com ventilador de
combustão on
Bloqueio Er02
Desligamento por abaixamento da tem-
peratura dos fumos
Bloqueio Er03
Desligamento por sobretemperatura da
água
Bloqueio Er04
Desligamento por sobretemperatura
dos fumos
Bloqueio Er05
