59
Mod. ITACA-TROIA rev 01
Installation
Traduction des instructions originales
IT IT
FR
FR
ES ES
EN EN
• N'utiliser que des tuyaux isolés (double paroi) en acier inox
xés au bâtiment (g. suivante).
• Selon le conduit, il doit y avoir une inspection pour eec-
tuer les contrôles et les entretiens périodiques.
• Il doit être équipé d'une cheminée coupe-vent et respecter la
distance « d » du comble du bâtiment, comme indiqué au par.
2.4.3, tab. 1.
• Sur la g. suivante est représentée la solution à adopter
si l'on souhaite utiliser un conduit de fumée extérieur (Cf.
UNI10683).

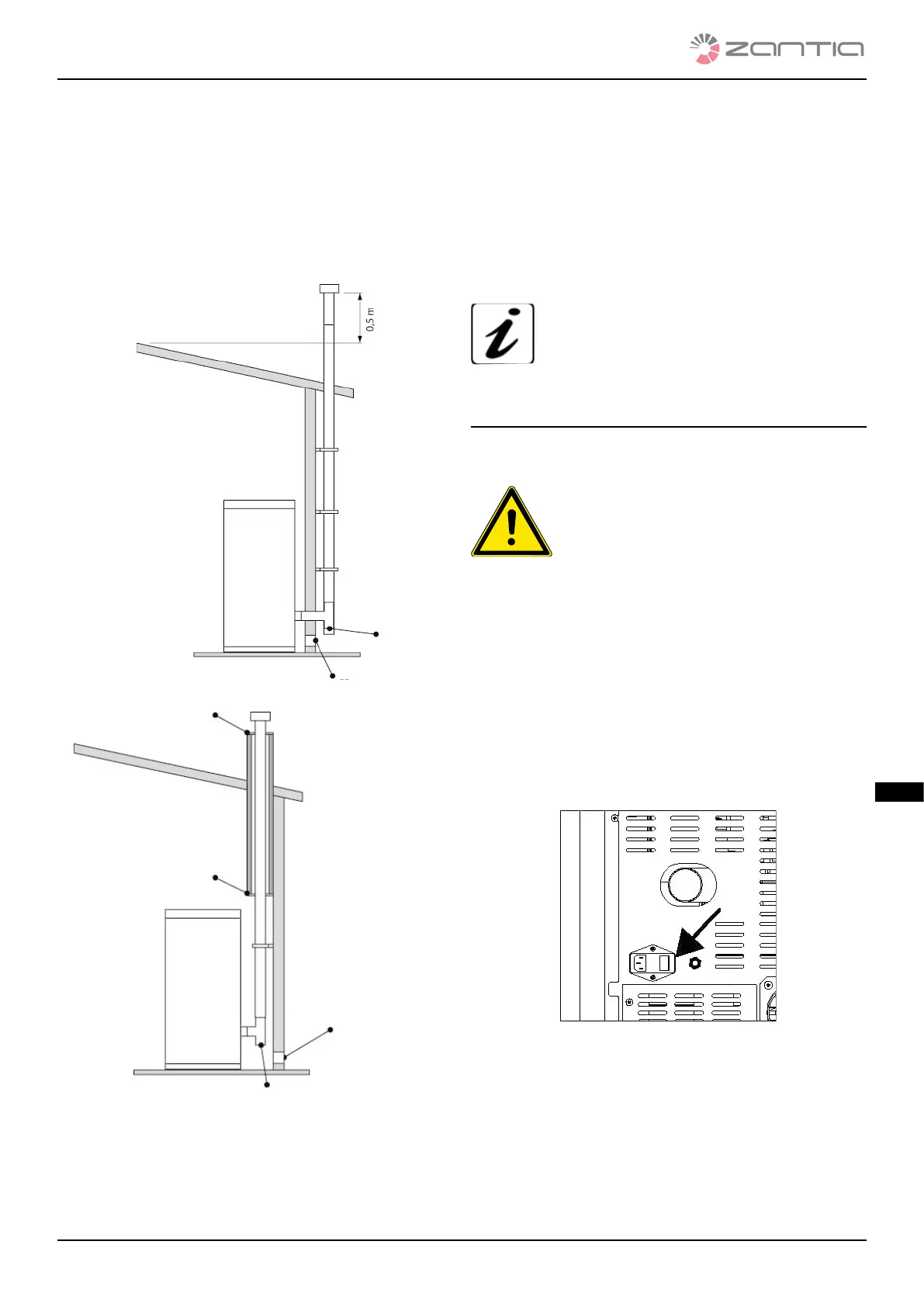

g. 13 conduit de fumée de type extérieur
2.5.11 INSTALLATION DE LA PRISE D'AIR DE COMBUS
TION
Pour toutes les solutions illustrées, les alternatives suivantes
Inspection
Prise d'air avec grille non refermable
Bride de fermeture
Bride de fermeture
hermétique en acier
inox ou en aluminium
Prise d'air externe
avec grille non
refermable
Inspection
sont possibles :
• Prélèvement de l'air directement par l'extérieur par l'inter-
médiaire d'un conduit (Ø intérieur 50 mm; longueur max
1,5 m) raccordé à la prise d'air spéciale placée à l'arrière de
la chaudière.
• Prélèvement de l'air directement de l'environnement
d'installation à condition qu'à proximité de la chaudière
soit eectuée une prise d'air murale qui communique
avec l'extérieur, d'une surface minimum de 100 cm²
Dans les deux cas, vérier périodiquement que rien ne bouche
le passage de l'air.
IMPORTANT : Cet appareil ne peut pas être utili-
sé sur un conduit de fumée divisé.
2.6 RACCORDEMENT AU RÉSEAU ÉLEC
TRIQUE
S'assurer que le circuit électrique et les prises de courant
puissent supporter l'absorption maximum du produit, indi-
quée sur la plaque.
• S'assurer que l'installation soit équipée de
la mise à la terre et de l'interrupteur dié-
rentiel, conformément aux normes en vi-
gueur.
• La chaudière doit être raccordée à une prise électrique à
Norme, tension 230v-50Hz, en évitant d'utiliser des adap-
tateurs, des prises multiples ou des rallonges.
• Vérier que le câble de raccordement au réseau ne soit pas
en contact avec les parties chaudes de la chaudière et qu'il
ne soit pas écrasé par celle-ci.
• L'installation de la chaudière est protégée par un fusible
introduit dans l'interrupteur général situé derrière le pro-
duit.
Se souvenir de toujours couper le courant au produit
avant d'exécuter n'importe quelle intervention d'entre-
tien et/ou de contrôle, et de toute façon, prévoir dans tous
les cas une période de NON utilisation.
g. 14 branchement électrique de la chaudière
Après avoir relié le câble d'alimentation dans la partie arrière
de la chaudière, mettre l'interrupteur, toujours situé à l'arrière,
sur (I) :
• L'interrupteur, situé à l'arrière de la chaudière, sert à ali-
menter le système.
• À l'arrière de la chaudière se trouve un compartiment
porte-fusibles, situé à côté de la prise d'alimentation. Avec
un tournevis, ouvrir le couvercle du compartiment
porte-fusibles et, si nécessaire, les faire remplacer (3.15 A
