79
19. Appendix B: Menu structure
This chapter illustrates the HMI menu structure with the submenus not
described in the document.
To access the menu structure, press
.
A051460

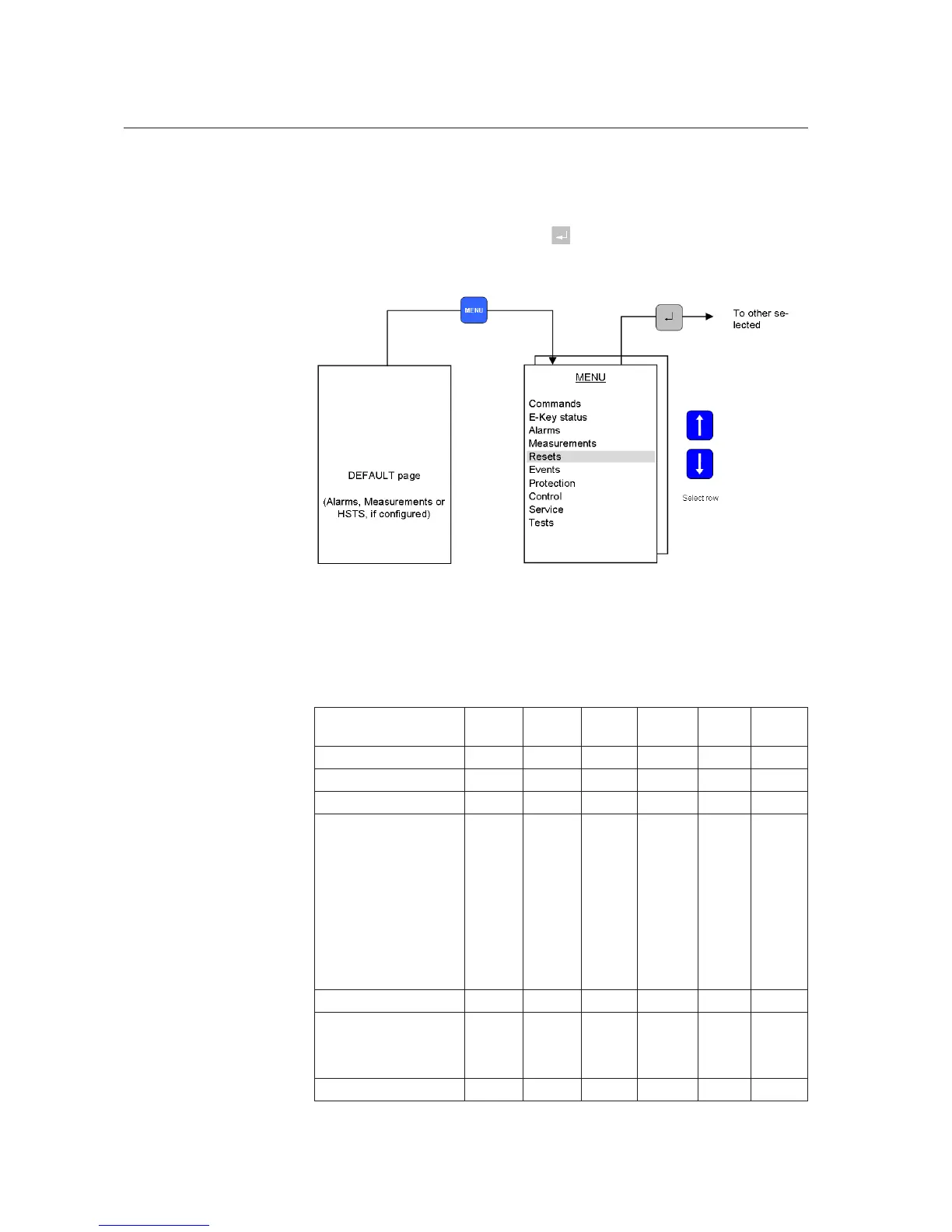

Fig. 19.-1 REF542plus menu
The accessing in some submenus is restricted to a few operating modes as
described in the Table 19.-1 below.
Table 19.-1 Menu access table
Menu / Submenu page No
Control
Local
Control
Remote
Control
L&R
Control
Prot.
Set
Prot.
Oper.
E-Key status Yes Yes Yes Yes Yes Yes
Measurements Yes Yes Yes Yes Yes Yes
Alarms Yes Yes Yes Yes Yes Yes
Reset page
- Alarm - - - - Yes Yes
- Max. values - - - - No No
- Energy values - - - - No No
- CB cycles - - - - No No
- Fault recorder - - - - Yes No
- Start/Trip - - - - Yes No
- Counters - - - No No
Start/Trip page Yes Yes Yes Yes Yes Yes
Active set page
- View parameter Yes Yes Yes Yes Yes Yes
- Change set No No No No Yes No
Protection functions
1MRS755869
Multifunction Protection and Switchgear Control
Unit
Operator's manual
REF542plus
